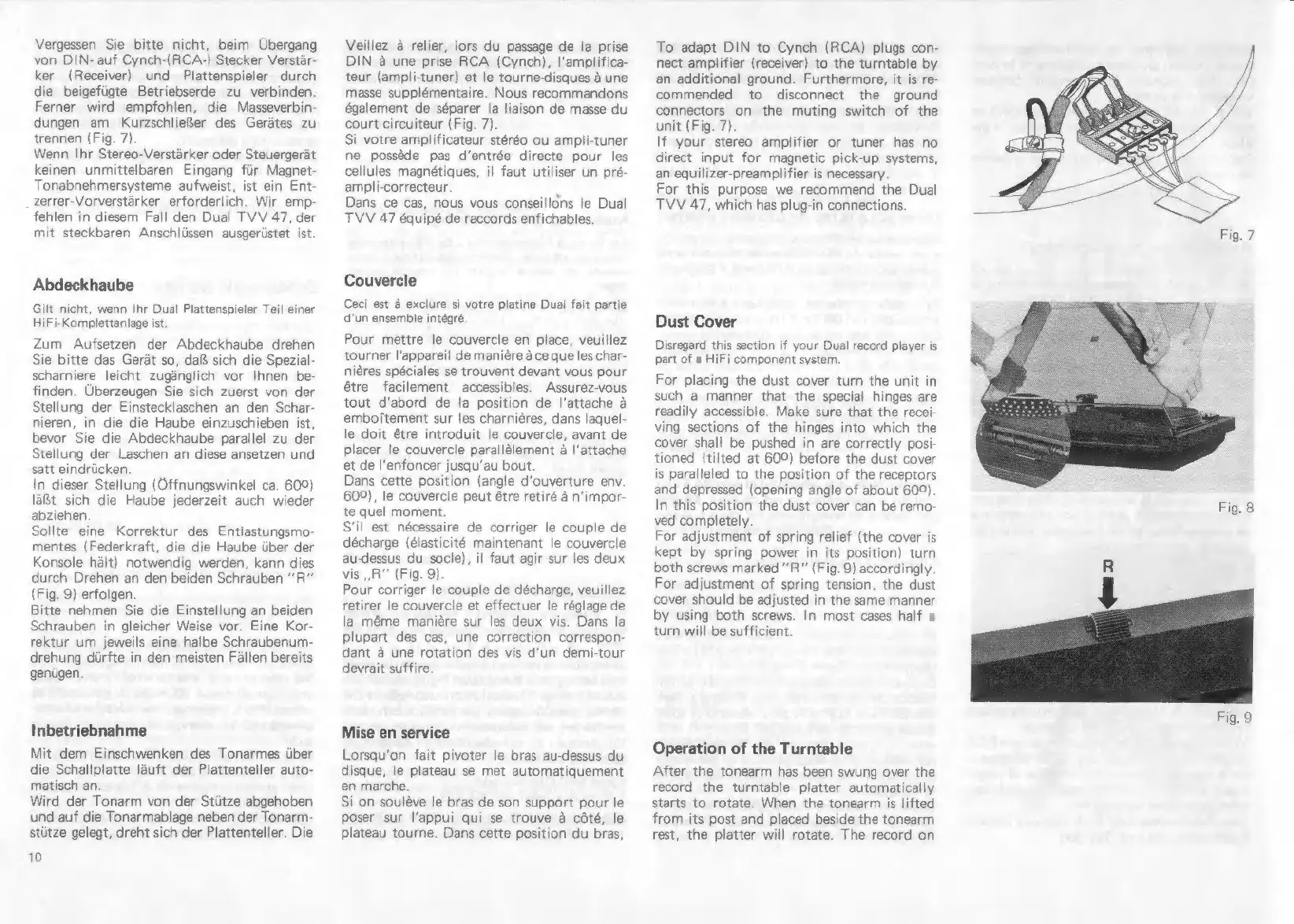

Dual 504 - Page 5

Vergessen Sie bitte nicht, beim Übergang
von DIN- auf Cynch-(RCA-) Stecker Verstär-
ker (Receiver) und Plattenspieler durch
die beigefügte Betriebserde zu verbinden.
Ferner wird empfohlen, die Masseverbin-
dungen am Kurzschließer des Gerätes zu
trennen (Fig. 7)
Wenn Ihr Stereo-Verstärker oder Steuergerät
keinen unmittelbaren Eingang für Magnet-
Tonabnehmersysteme aufweist, ist ein Ent-
zerrer-Vorverstärker erforderlich. Wir emp-
fehlen in diesem Fall den Dual TVV 47, der
mit steckbaren Anschlüssen ausgerüstet ist.
Abdeckhaube
Gilt nicht, wenn Ihr Dual Plattenspieler Teil einer
HiFi-Komplettanlage ist.
Zum Aufsetzen der Abdeckhaube drehen
Sie bitte das Gerät so, daß sich die Spezial-
scharniere leicht zugänglich vor Ihnen be-
finden. Überzeugen Sie sich zuerst von der
Stellung der Einstecklaschen an den Schar-
nieren, in die die Haube einzuschieben ist,
bevor Sie die Abdeckhaube parallel zu der
Stellung der Laschen an diese ansetzen und
satt eindrücken.
In dieser Stellung (Öffnungswinkel ca. 600)
läßt sich die Haube jederzeit auch wieder
abziehen
Sollte eine Korrektur des Entlastungsmo-
mentes (Federkraft, die die Haube über der
Konsole hält) notwendig werden, kann dies
durch Drehen an den beiden Schrauben “R”
(Fig. 9) erfolgen.
Bitte nehmen Sie die Einstellung an beiden
Schrauben in gleicher Weise vor. Eine Kor-
rektur um jeweils eine halbe Schraubenum-
drehung dürfte in den meisten Fällen bereits
genügen.
Inbetriebnahme
Mit dem Einschwenken des Tonarmes über
die Schallplatte läuft der Plattenteller auto-
matisch an.
Wird der Tonarm von der Stütze abgehoben
und auf die Tonarmablage neben der Tonarm-
stütze gelegt, dreht sich der Plattenteller. Die
10
Veillez à relier, lors du passage de la prise
DIN à une prise RCA (Cynch), l'amplifica-
teur (ampli-tuner) et le tourne-disques à une
masse supplémentaire. Nous recommandons
également de séparer la liaison de masse du
court circuiteur (Fig. 7).
Si votre amplificateur stéréo ou ampli-tuner
ne posséde pas d'entrée directe pour les
cellules magnétiques, il faut utiliser un pré-
ampli-correcteur. -
Dans ce cas, nous vous conseillons le Dual
TVV 47 équipé de raccords enfichables.
Couvercle
Ceci est à exclure si votre platine Dual fait partie
d'un ensemble intégré.
Pour mettre le couvercle en place, veuillez
tourner l'appareil de maniéreà ceque les char-
niéres spéciales se trouvent devant vous pour
étre facilement accessibles. Assurez-vous
tout d'abord de la position de l'attache à
emboitement sur les charnières, dans laquel-
le doit étre introduit le couvercle, avant de
placer le couvercle parallölement à l'attache
et de l'enfoncer jusqu'au bout.
Dans cette position (angle d'ouverture env.
609), le couvercle peut étre retiré à n'impor-
te quel moment.
S'il est nécessaire de corriger le couple de
décharge (élasticité maintenant le couvercle
au-dessus du socle), il faut agir sur les deux
vis „R” (Fig. 9).
Pour corriger le couple de décharge, veuillez
retirer le couvercle et effectuer le réglage de
la méme manière sur les deux vis. Dans la
plupart des cas, une correction correspon-
dant à une rotation des vis d'un demi-tour
devrait suffire.
Mise en service
Lorsqu'on fait pivoter le bras au-dessus du
disque, le plateau se met automatiquement
en marche.
Si on souléve le bras de son support pour le
poser sur l'appui qui se trouve à cóté, le
plateau tourne. Dans cette position du bras,
To adapt DIN to Cynch (RCA) plugs con-
nect amplifier (receiver) to the turntable by
an additional ground. Furthermore, it is re-
commended to disconnect the ground
connectors on the muting switch of the
unit (Fig. 7).
If your stereo amplifier or tuner has no
direct input for magnetic pick-up systems,
an equilizer-preamplifier is necessary.
For this purpose we recommend the Dual
TVV 47, which has plug-in connections.
Dust Cover
Disregard this section if your Dual record player is
part of a HiFi component system.
For placing the dust cover turn the unit in
such a manner that the special hinges are
readily accessible. Make sure that the recei-
ving sections of the hinges into which the
cover shall be pushed in are correctly posi-
tioned (tilted at 600) before the dust cover
is paralleled to the position of the receptors
and depressed (opening angle of about 600).
In this position the dust cover can be remo-
ved completely.
For adjustment of spring relief (the cover is
kept by spring power in its position) turn
both screws marked "R" (Fig. 9) accordingly.
For adjustment of spring tension, the dust
cover should be adjusted in the same manner
by using both screws. In most cases half a
turn will be sufficient.
Operation of the Turntable
After the tonearm has been swung over the
record the turntable platter automatically
starts to rotate. When the tonearm is lifted
from its post and placed beside the tonearm
rest, the platter will rotate. The record on
Fig. 8
Fig. 9
