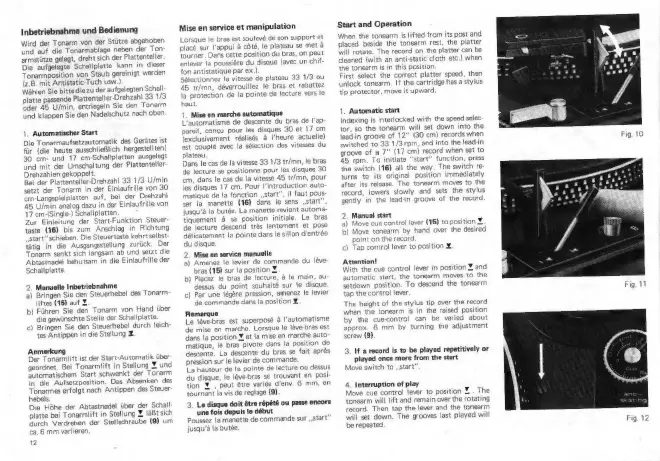

Inbetriebnahme und Bedienung
Wird der Tonarm von der Stútze abgehoben
und
auf
die
Tonarmablage
neben
der
Ton-
armstútze
gelegt,
dreht
sich
der
Plattenteller.
Die
aufgelegte
Schallplatte
kann
in
dieser
Tonarmposition von Staub gereinigt werden
(z.B. mit Antistatic-Tuch usw )
Wählen
Sie
bitte
die
zu
der
aufgelegten
Schall
platte
passende
Plattenteller-Drehzahl
33
1/3
oder
45
U/min,
entriegeln
Sie
den
Tonarm
und
klappen
Sie
den
Nadelschutz
nach
oben.
1. Automatischer Start
Die Tonarmaufsetzautomatik des Gerätes ist
für (die heute ausschließlich hergestellten)
30 cm- und 17 cm-Schallplatten ausgelegt
und mit der Umschaltung der Plattenteller
Drehzahlen gekoppelt.
Bei der Plattenteller-Drehzahl 33 1/3 U/min
setzt der Tonarm in der Einlaufrille von 30
cm-Langspielplatten auf, bei der Drehzahl
45 U/min analog dazu in der Einlaufrille von
17 cm-(Single-) Schallplatten.
Zur Einleitung der Start-Funktion Steuer-
taste (16) bis zum Anschlag in Richtung
„start schieben, Die Steuertaste kehrt selbst
tätig in die Ausgangsstellung zurück. Der
Tonarm senkt sich langsam ab und setzt die
Abtastnadel behutsam in die Einlaufrille der
Schallplatte.
2. Manuelle Inbetriebnahme
a) Bringen Sie den Steuerhebel des Tonarm-
liftes (15) auf Y.
b) Führen Sie den Tonarm von Hand über
die gewünschte Stelle der Schallplatte.
c) Bringen Sie den Steuerhebel durch ch
tes Antippen in die Stellung X.
Anmerkung
Der Tonarmlift ist der Start-Automatik über:
geordnet, Bei Tonarmlift in Stellung Y und
automatischem Start schwenkt der Tonarm
in die Aufsetzposition. Das Absenken des
Tonarmes erfolgt nach Antippen des Steuer-
hebels.
Die Hóhe der Abtastnadel über der Schall
platte bei Tonarmlift in Stellung Y läßt sich
durch Verdrehen der Stellschraube (9) um
ca. 6 mm variieren.
12
Mise en service et manipulation
Lorsque le bras est soulevé de son support et
placé sur l'appui à côté, le plateau se met à
tourner. Dans cette position du bras, on peut
enlever la poussière du disque (avec un chif.
fon antistatique par ex.)
Sélectionnez la vitesse de plateau 33 1/3 ou
45 tr/mn, déverrouillez le bras et rabattez
la protection de la pointe de lecture vers le
haut
1. Mise en marche automatique
L'automatisme de descente du bras de l'ap-
pareil, concu pour les disques 30 et 17 cm
(exclusivement réalisés à l'heure actuelle)
est couplé avec la sélection des vitesses du
plateau.
Dans le cas de la vitesse 33 1/3 tr/mn, le bras
de lecture se positionne pour les disques 30
cm, dans le cas de la vitesse 45 tr/mn, pour
les disques 17 cm. Pour l'introduction auto:
matique de la fonction start”, il faut pous:
ser la manette (16) dans le sens ,start”,
jusqu'à la butée. La manette revient automa:
tiquement à sa position initiale. Le bras
de lecture descend trés lentement et pose
délicatement la pointe dans le sillon d'entrée
du disque.
2. Mise en service manuelle
a) Amenez le levier de commande du lève
bras (15) sur la position Y
b) Placez le bras de lecture, à la main, au:
dessus du point souhaité sur le disque.
c) Par une légère pression, amenez le levier
de commande dans la position Y
Remarque
Le lövebras est superposé à l'automatisme
de mise en marche. Lorsque le lève-bras est
dans la position ¥ et la mise en marche auto
matique, le bras pivote dans la position de
descente. La descente du bras se fait aprés
pression sur le levier de commande.
La hauteur de la pointe de lecture ou dessus
du disque, le léve-bras se trouvant en posi:
tion
Y,
,
peut
être
variée
d'env.
6
mm,
en
tournant la vis de reglage (9)
3, Le disque doit être répété ou passe encore
une fois depuis le début
Poussez la manette de commande sur „start
jusqu'à la butée.
Start and Operation
When the tonearm is lifted from its post and
placed beside the tonearm rest. the platter
will rotate. The record on the platter can be
cleaned (with an anti-static cloth etc.) when
the tonearm is in this position.
First select the correct platter speed, then
unlock tonearm. If the cartridge has a stylus
tip protector, move it upward.
1. Automatic start
Indexing is interlocked with the speed selec-
tor, so the tonearm will set down into the
lead-in groove of 12" (30 cm) records when
switched to 33 1/3 rpm, and into the lead-in
groove of a 7" (17 cm) record when set to
45 rpm. To initiate “start” function, press
the switch (16) all the way. The switch re
turns to its original position immediately
after its release. The tonearm moves to the
record, lowers slowly and sets the stylus
gently in the lead-in groove of the record
2. Manual start
a) Move cue control lever (15) to position Y.
b) Move tonearm by hand over the desired
point on the record.
c) Tap control lever to position X.
Attention!
With the cue control lever in position Y and
automatic start, the tonearm moves to the
setdown position. To descend the tonearm
tap the control lever.
The height of the stylus tip over the record
when the tonearm is in the raised position
by the cue-control can be varied about
approx. 6 mm by turning the adjustment
screw (9).
3. If a record is to be played repetitively or
played once more from the start
Move switch to start"
4. Interruption of play
Move cue control lever to position Y . The
tonearm will lift and remain over the rotating
record. Then tap the lever and the tonearm
will set down. The grooves last played will
be repeated
Fig. 11
Fig. 12
