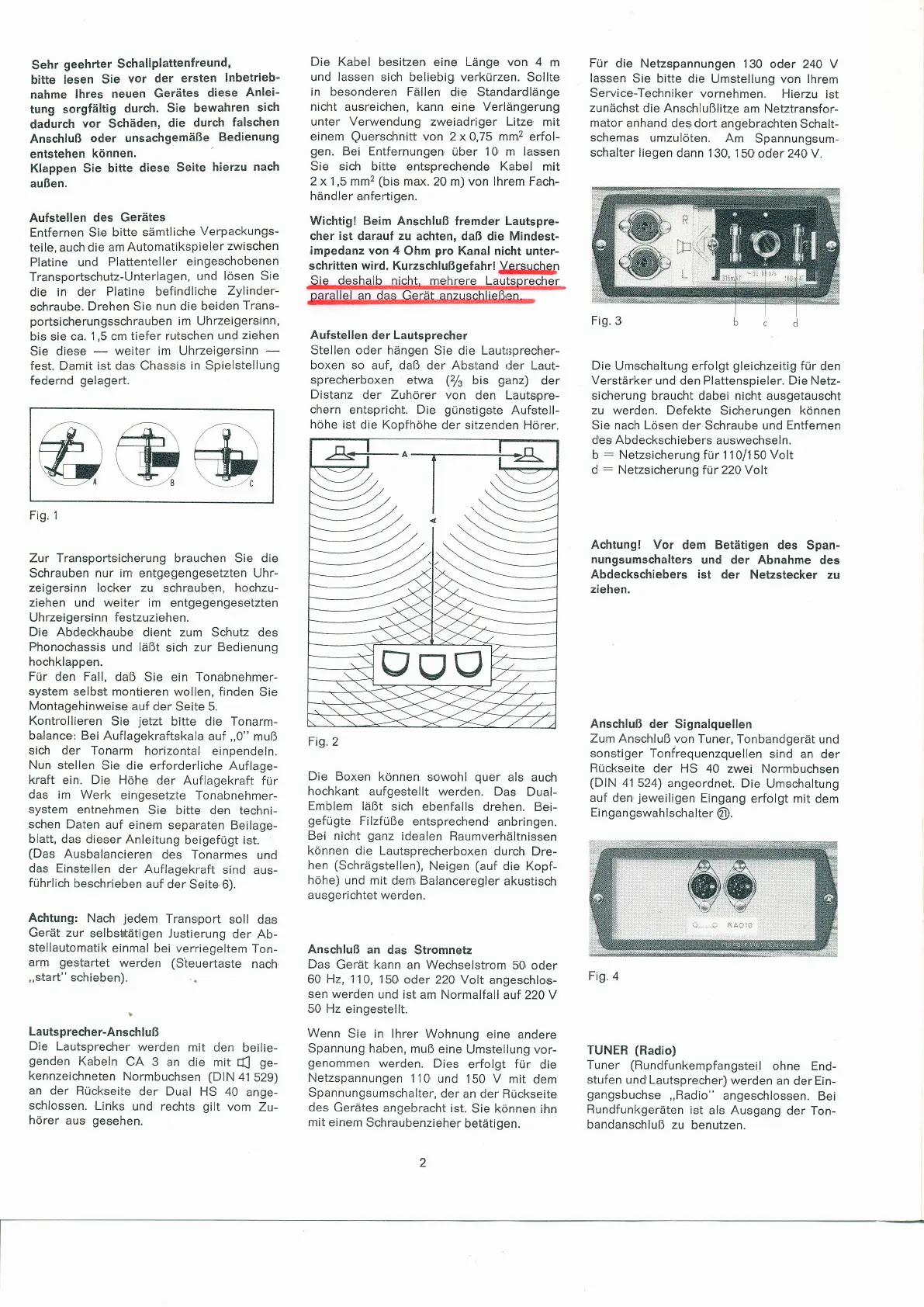

Fig. 1
Sehr
geehrter Schallplattenfreund,
bitte
lesen
Sie
vor der ersten
lnbetrieb-
nahme
lhres
neuen
Gerätes
diese
Anlei-
tung sorgfältig
durch.
Sie
bewahren
sich
dadurch
vor
Schäden,
die
durch
falschen
Anschluß
oder
unsachgemäße
Bedienung
entstehen
können.
Klappen Sie
bitte
diese
Seite
hierzu
nach
aufJen.
Aufstellen
des Gerätes
Entfernen
Sie
bitte sämtliche
Verpackungs-
teile, auch
die am
Automaiikspieler
zwischen
Platine und
Plattenteller
eingeschobenen
Transportschutz-Unterlagen,
und
lösen Sie
die
in der
Platine befindliche
Zylinder-
schraube.
Drehen Sie
nun die be,iden
Trans-
portsicherungsschrauben im Uhrzeigers,inn,
bis
sie
ca. 1,5 cm
tiefer rutschen
und
ziehen
Sie
diese
-
weiter im Uhrzeigersinn
-
fest. Damit
ist das Chassis
in
Spielstellung
federnd
gelagert.
Die
Kabel besitzen
eine
Länge von 4
m
und lassen sich
beliebig
verkürzen.
Sollte
in besonderen Fällen
die Standardlän,ge
nicht ausreichen, kann.
eine
Verlängerun,g
unter Verwendung zweiadriger Litze
mit
einem
Querschnitt
von 2xA,75 mm2
erfol-
gen.
Bei Entfernungen
über
10' m lassen
Sie sich bitte entsprechende Kabel
mrit
2 x 1,5 mm2
(bis
max.
20 m) von lhrem Fach-
händler anfertigen.
Wichtig! Beim Anschluß fremder Lautspre-
cher
ist
darauf zu achten, daß die Mindest-
impedanz von 4
Ohm
pro
Kanal nicht
unter-
schritten
wird,
Kurzschlußgefahr!
Aufstellen der Lautsprecher
Stellen oder hängen
Sie die Lautr;precher-
boxen so
auf, daß der Abstand
rier
Larut-
sprecherboxen
etwa
(2/s
bis
ganz)
der
Distanz
der Zuhörer
von den Lautspre-
chern
ents,pricht.
Die
günstigste
Aufstell-
höhe
ist die Kopfhöhe
der sitzenden
Hörer.
Fig.2
Die Boxen
können
sowohl
quer
als
auch
hochkant
aufgestellt werden. Das
Dual-
Emblem läßt
sich ebenfalls
drehen. Bei-
gefügte
Filzfüße
entsprechend
anbringen.
Bei nicht
ganz
idealen Raumverhältnissen
können
die Lautsprecherboxen
durch Dre-
hen
(Schrägstellen),
Neigen
(auf
die
Kopf-
höhe) und mit
dem Balan,ceregler
akustisch
ausgerichtet werden.
Anschluß
an
das Stromnetz
Das
Gerät kann an Wechselstrom
50
oder
60
Hz,
I I0, 150
oder 220 Volt
angeschlos-
sen werden
und
ist am Normalfall
auf 220Y
5O Hz
eingestellt.
Wenn
Sie in lhrer
Wohnung
eine andere
Spannung
haben,
muß eine
Umstellung vor-
genommen
werden. Dies
erfolgt für
die
Netzspannungen
110 und
150 V mit
dem
Spannungsumschalter,
der
an der
Rückseite
des
Gerätes
angebracht
ist.
Sie
können
ihn
mit
einem
Schraubenzieher
betätigen.
Für
die Netzspannungen
130 oder
240 V
lassen
Sie bitte
die Umstellung von
lhrem
Service-Techniker
vornehmen.
Hierzu
ist
zunächst
die Anschlußlitze
am Nefztransfor-
mator
anhand des dort
angebrachten
Schalt-
schemas
umzulöten. Am
Spannungsum-
schalter liegen
dann 130r,
l5O oder 240
V.
Die
Umschaltung erfolgt
gleichzeitig
für den
Verstärker und den Plattens'pieler. Die
Nefz-
sicherung
braucht
dabei nicht
aus,getauscht
zu werd.en. Defekte
Sicherungen
können
Sie nach Lösen der
Schraube und
Entfernen
des
Abdeckschiebers
auswechseln.
b
:
Netzsicherung.für
1 10/150 Volt
d
:
Netzsicherung
für 220Yolt
Achtung! Vor
dem Betätigen
des Span-
nungsumschalters
und der Abnahme
des
Abdeckschiebers
ist
der Netzstecker zu
ziehen.
Anschluß der
Signalquellen
Zum Anschluß von
Tuner, Tonbandgerät
und
sonstiger
Tonfrequenzquellen
sind an
der
Rückseite
de,r HS 40
zwei Normbuchsen
(DlN
41 524)
angeordn,et. Die
Umschaltung
auf den
jeweiligen
Eingang
erfolgt mit
dem
Ei
ngangswahlschalter
@.
Fig.4
TUNER
(Radio)
Tuner
(Rundfunkempfangsteil
ohne
End-
stufen und Lautsprecher)
werden an
der Ein-
gangsbuchse,,Radio"
angeschlossen.
Bei
Rundfunkgeräten
ist
als
Ausgang
der
Ton-
bandanschluß zu
benutzen.
Zu'r Transportsicherung brauchen Sie die
Schrauben
nur
im entgegengesetzten Uhr-
zeigersinn locker zu
schraubqn,
hochzu-
ziehen und weiter im entgegengesetzten
Uhrzei
gersinn
festzuziehen.
Die Abdeckhaube
d,ient zum Schutz des
Phonochassis
und Iäßt sich zur
Bedlenung
hochklappen.
Für
den Fall, daß
Sie ein Tonabnehmer-
system
selbst montieren wollen, finden
Sie
Montagehinweise
auf der Seite 5.
Kontrollieren
Sie
jetzt
bitte die Tonarm-
balance: Bei Auflagekraftskala
auf
,,0"
muß
sich der Tonarm
horizontal einpendeln.
Nun stellen
Sie die
erforderliche Auflage-
kraft
ein. Die
Höhe der Auflagekraft
für
das im
Werk
eingesetzte Tonabnehmer-
system entnehmen
Sie bitte den
techni-
schen Daten
auf einem
separaten Beilage-
blatt, das dies'er Anleitung
beigefügt ist.
(Das
Ausbalancieren
des Tonarmes
und
das
Einstellen
der Auflagekraft
sind
aus-
führlich
beschrieben
auf
der
Seite 6).
Achtung:
Nach
jedem
Transport
soll das
Gerät zur
selbstätigen
Justierung
der
Ab-
stellautomatik
einmal
bei verriegeltem
Ton-
arm
gestartet
werden
(Steuertaste
nach
,,start"
schieben).
Lautsprecher-Anschluß
Die Lautsprecher
werden
mit den
beilie-
genden
Kabeln
CA 3 an die mit
{
ge-
kennzeichneten
Normbuchsen
(DlN
41
529)
an der Rückseite
der Dual
HS 40
ange-
schlossen.
Links
und rechts
gilt
vom
Zu-
hörer
aus
gesehen.
UUU
