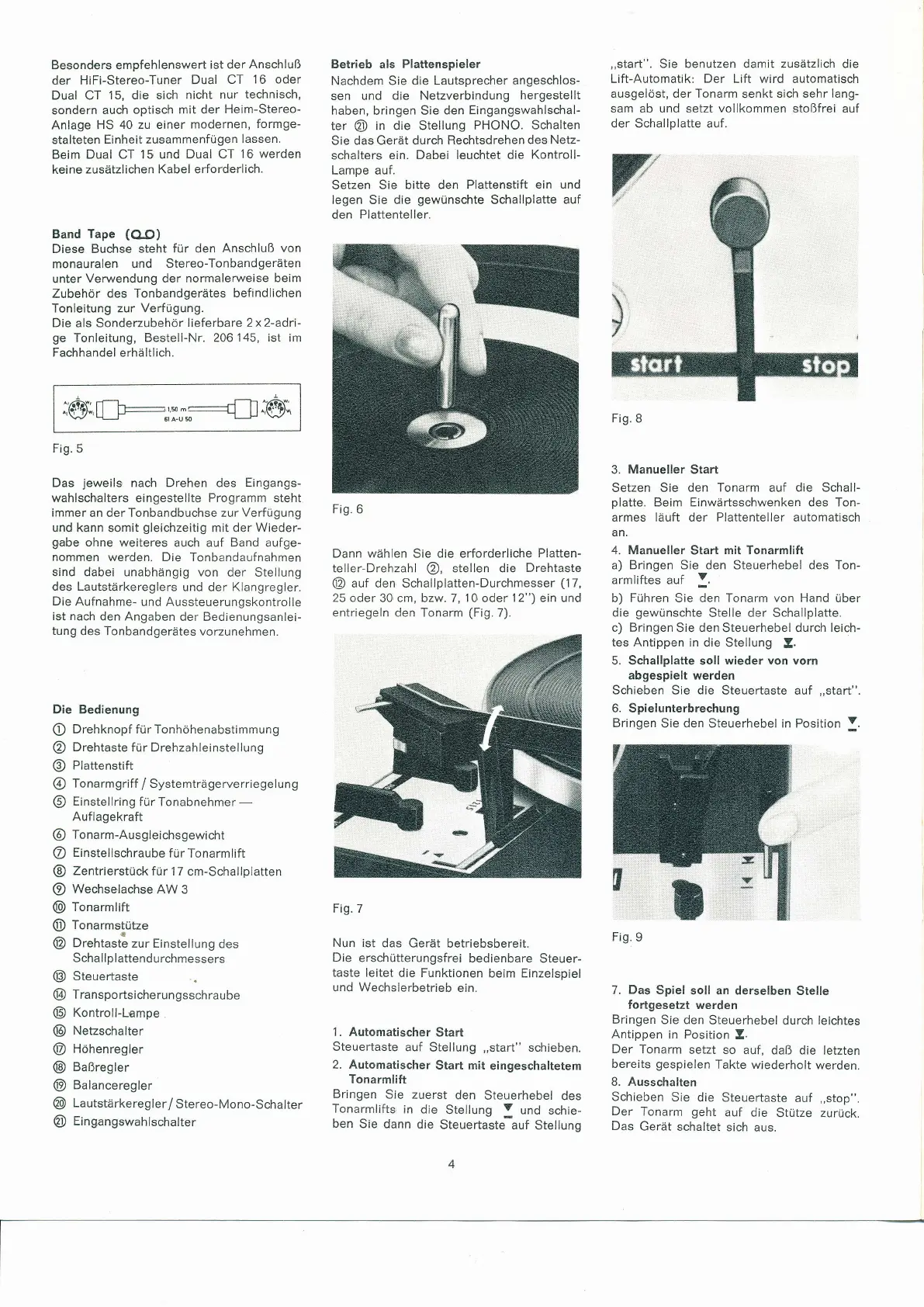

l(b'ffi=====,,*-.-l-li@.
Besonders empfehlenswert
ist der
Anschluß
der HiFi-Stereo-Tuner
Dual
CT
16 oder
Dual CT
15, die sich
nicht
nur technisch,
sondern
auch
optisch mit der
Heim-Stereo-
Anlage HS
40 zu einer
modernen,
formge-
stalteten
Einheit zusammenfügen
lassen.
Beim
Dual
CT
15 und Dual
CT
16 werden
keine
zusätzlichen Kabel erforderlich.
Band
Tape
(O1))
Diese Buchse steht für den
Anschluß von
monauralen und
Stereo-Tonbandgeräten
unter
Verwendung der
normalerweise beim
Zubehör
des Tonbandgerätes
befindlichen
Tonleitung zur
Verfügung.
Die als Sonderzubehör
lieferbare 2x2-adri-
ge
Tonleitung, Bestell-Nr. 206
145, ist
im
Fachhandel erhältlich.
Betrieb als
Plattenspieler
Nachdem Sie die
Lautsprecher
angeschlos-
sen und die
Netzverbindung
hergestellt
haben, bringen Sie
den Eingangswahlschal-
ter
@
in die Stellung
PHONO.
Schalten
Sie das Gerät durch Rechtsdrehen
des Netz-
schalters ein.
Dabei leuchtet die
Kontroll-
Lampe auf.
Setzen
Sie bitte den Plattenstift
ein und
legen Sie die
gewünschte
Schallplatte
auf
den
Plattenteller.
Dann wählen
Sie
die erforderliche
Platten-
teller-Drehzahl
@,
stellen die
Drehtaste
@
auf den Schallplatten-Durchmesser
(1
7,
25 oder
30 cm, bzw. 7,
10
oder'l
2") ein und
entriegeln den Tonarm
(Fig.7).
Fig. 7
Nun
ist das
Gerät betriebsbereit.
Die
erschütterungsfrei
bedienbare
Steuer-
taste leitet
die Funktionen
beim Einzelspiel
und Wechslerbetrieb ein.
1. Automatischer
Start
Steuertaste
auf
Stellung
,,start"
schieben.
2. Automatischer
Start mit
eingeschaltetem
Tonarmlift
Bringen
Sie zuerst
den
Steuerhebel
des
Tonarmlifts
in die
Stellung
!
und schie-
ben
Sie
dann die
Steuertaste
auf Stellung
,,start".
Sie benutzen damit zusätzlich die
Lift-Automatik: Der Lift wird automatisch
aus,gelöst, der Tonarm
senkt
sich sehr
lang-
sam ab und setzt
vollkommen
stoßfrei auf
der Schallplatte auf.
Fig.
B
3.
Manueller
Start
Setzen Sie
den Tonarm
auf
die Schall-
platte.
Beim Einwärtsschwenken des Ton-
armes Iäuft der Plattenteller automatisch
an.
4. Manueller
Start
mit Tonarmlift
a)
Bringen
Sie
den
Steuerhebel
des Ton-
armliftes auf
:.
b)
Führen
Sie den Tonarm von
Hand
über
die
gewünschte
Stelle der Schallplatte.
c) Bringen
Sie
den
Steuerhebel
durch leich-
tes Antippen in die
Stellung
t.
5. Schallplatte soll
wieder von vorn
abgespielt werden
Schieben Sie die Steuertaste auf
,,start".
6. Spielunterbrechung
Bringen
Sie den Steuerhebel in Position
V
Fig.
9
7.
Das
Spiel
soll an derselben
Stelle
fortgesetzt
werden
Bringen
Sie den
Steuerhebel
durch
leichtes
Antippen
in Position
t.
Der
Tonarm
setzt so auf,
daß die letzten
bereits
gespielen
Takte wiederholt
werden.
B. Ausschalten
Schieben
Sie
die
Steuertaste
auf
,,stop".
Der
Tonarm
geht
auf die
Stütze zurück.
Das
Gerät
schaltet
sich
aus.
Fig.
5
Das
jeweils
nach Drehen des
Eingangs-
wahlschalters eingestellte Programm steht
immer
an der Tonbandbuchse zur
Verfügung
und kann somit
gleichzeitig
mit der
Wieder-
gabe
ohne weiieres
auch auf Band aufge-
nommen werden. Die
Tonbandaufnahmen
sind dabei unabhängig von
der Stellung
des Lautstärkereglers
und der Klangregler.
Die
Aufnahme-
und Aussteuerungskontrolle
ist nach
den Angaben
der Bedienungsanlei-
tung
des Tonbandgerätes vorzunehmen.
Die Bedienung
@
Drehknopf für Tonhöhenabstimmung
@
Drehtaste
für Drehzahleinstellung
@
Plattenstift
@
Tonarmgriff
/
Systemträgerverriegelung
@
Einstellring
für Tonabnehmer
-
Auflagekraft
@
Tonarm-Ausgleichsgewicht
@
Einstellschraube
für
Tonarmlift
@
Zentrierstück
für 17
cm-Schallplatten
@
Wechselachse
AW 3
@
Tonarmlift
@
Tonarmstütze
@
Drehtastä
zur Einstellung
des
Scha
llp
lattend
u
rch
messers
@
Steuertaste
@
Transportsicherungsschraube
@
Kontroll-Lempe
@
Nerzschalter
@
Hohenregler
@
Baßregler
@
Balanceregler
@
Lautstärkeregler/
Stereo-Mono-schalter
@
Elngangswahlschalter
Fig. 6
