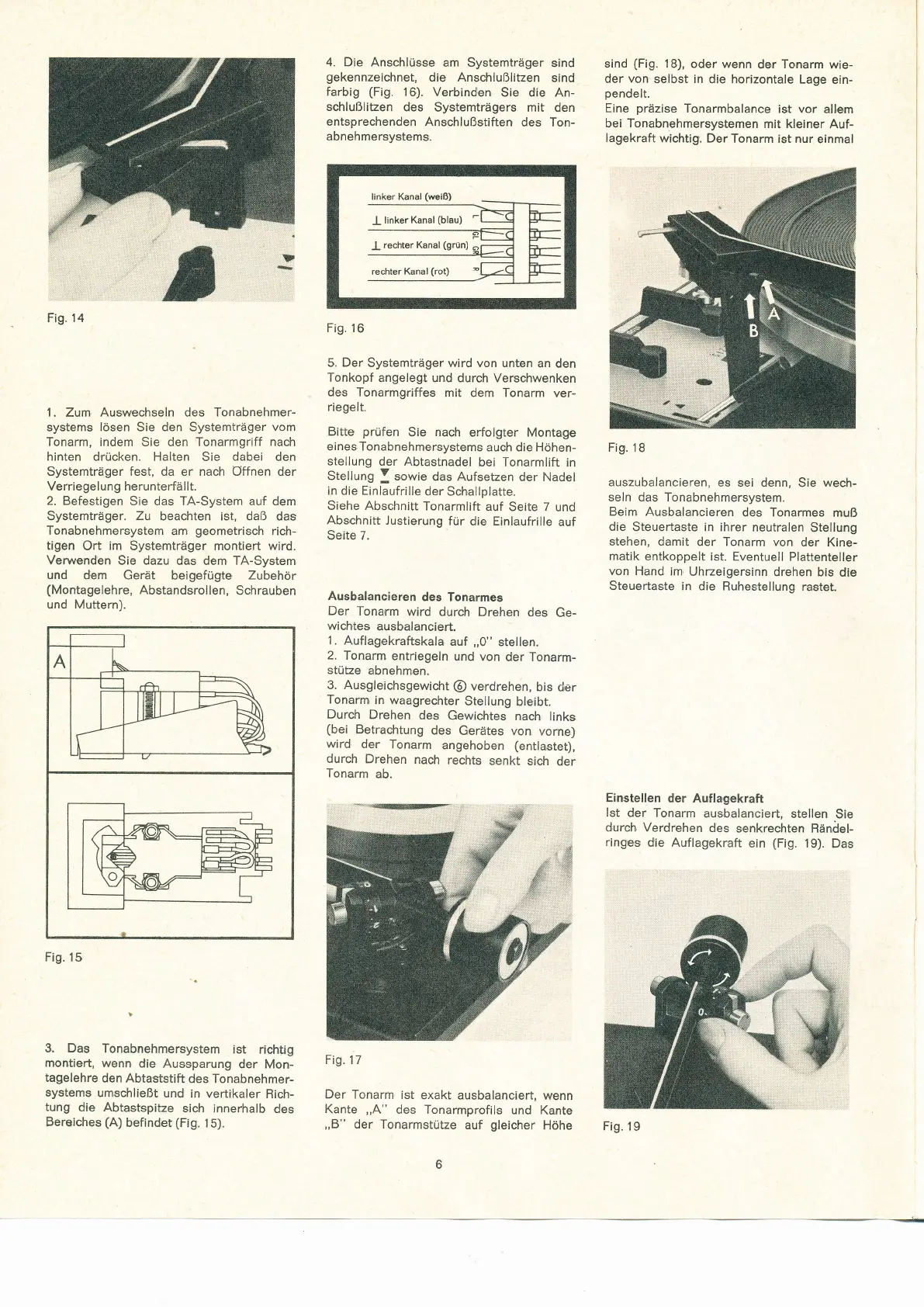

Dual HS 40 - Page 6

Fig.
14
1. Zum
Auswechseln
des
Tonabnehmer-
systems lösen Sie den Systemträger
vom
Tonarm, indem Sie den Tonarmgriff
nach
hinten
drücken.
Halten
Sie
dabei
den
Systemträger
fest, da
er
nach Offnen der
Verriegelun
g
herunterfäl lt.
2. Befestigen
Sie das TA-System auf dem
Systemträger.
Zu
beachten ist, daß das
Tonabnehmersystem
am
geometrisch
rich-
tigen
Ort
im
Systemträger montiert wird.
Verwenden
Sie dazu
das dem
TA-System
und
dem Gerät beigefügte Zubehör
(Montagelehre,
Abstandsrollen,
Schrauben
und
Muttern).
Fig. 15
3. Das
Tonabnehmersystem
ist richtig
montiert,
wenn
die Aussparung
der Mon-
tagelehre
den Abtaststift
des Tonabnehmer-
systems
umschließt
und
in vertikaler
Rich-
tung
die Abtastspirze
sich
innerhalb
des
Bereiches
(A)
befindet
(Fig.
15).
4. Die Anschlüsse
am Systemträger
sind
gekennzeichnet,
die Anschlußlilzen
sind
farbig
(Fig.
'l
6). Verbinden
Sie die An-
schlußlitzen
des
Systemträgers mit den
entsprechenden
Anschlußstiften
des Ton-
abnehmersystems.
linker Kanal
(weiR)
_L
linker Kanal
(blau)
-l
rechter Kanal
(grün)
Fig. 16
5. Der
Systemträger wird von unten
an den
Ton.kopf angelegt
und durch Verschwenken
des Tonarmg,riffes
mit dem Tonarm
ver-
riegelt.
Bitte
prüfen
Sie
nach
erfolgter Montage
einesTonabnehmersystems
auch die Höhen-
stellung der Abtastnadel
bei Tonarmlifi
in
Stellung
!
sowie
das Aufsetzen
der Nadel
in
die Einiaufrille
der Schallplatte.
Siehe Abschnitt
Tonarmlift
auf Seite 7
und
Abschnitt
Justierung
für
die Einlaufrille
auf
Seite 7.
Ausbalancieren
des Tonarmes
Der
Tonarm
wird
durch Drehen
des
Ge-
wichtes
ausbalanciert.
1. Auflagekraftskala
auf
,,0"
stellen.
2. Tonarm
entriegeln
und von
der Tonarm-
stütze
abnehmen.
3. Ausgleichsgewicht
@
verdrehen,
bis
der
Tonarm
in waagrechter
Stellung
bleibt.
Durch
Drehen
des
Gewichtes
nach
links
(bei
Betrachtung
des
Gerätes
von vorn.e)
wird
der
Tonarm
angehoben (entlastet),
durch
Drehen
nach
rechts
senkt
sich
der
Tonarm
ab.
Fig. 17
Der Tonarm
ist
exakt ausbalanciert,
wenn
Kante
,,A"
des Tonarmprofils
und
Kante
,,B"
der Tonarmstütze
auf
gleicher
Höhe
sind
(Fig.
1B), oder wenn
der
Tonarm
wie-
der
von
selbst in
die horizontale Lage
ein-
pendelt.
Eine
präzise
Tonarmbalance
ist vor
allem
bei Tonabnehmersystemen
mit kleiner
Auf-
lagekraft
wichtig. Der
Tonarm
ist
nur
einmal
Fig. 18
auszubalancieren,
es sei
denn, Sie
wech-
seln das Tonabnehmersystem.
Beim Ausbalancieren
des Tonarmes
muß
die
Steuertaste in ihrer neutralen
Stellung
stehen, damit
der Tonarm von
der Kine-
matik
entkoppelt
ist. Eventuell Plattenteller
von Hand
im
Uhrzeigersinn
drehen bis
die
Steuertaste
in die Ruhestellung
rastet.
Einstellen
der Auflagekraft
lst
der
Tonarm
ausbalanciert,
stellen
Sie
durch Verdrehen
des
senkrechten Ränilel-
ringes
die Auflagekraft
ein
(Fig.
19).
Das
Fig. 19
