DUALSUN FLASH - 4 Instalación Eléctrica; Conexión Eléctrica

Manual de instalación, uso y mantenimiento DualSun FLASH
V1.3 – Abril 2020
Página 12 de 18
4 Instalación eléctrica
Los parámetros eléctricos nominales Icc, Vco y Pmax de los módulos se determinan en condiciones normales
de ensayo STC (Standard Test Condition): irradiancia de 1000 W/m
2
con un espectro de 1,5 AM y una
temperatura de célula de 25 °C. Estos valores pueden variar de +/- 3 %.
En condiciones normales, un módulo fotovoltaico puede estar expuesto a condiciones que
producen más corriente o tensión que lo que se ha medido en condiciones normales de ensayo.
Por consiguiente, los valores máximos de I
CC
y V
OC
anotados en el módulo deberían multiplicarse
por 1,25 cuando se determina la tensión nominal de los componentes, la corriente nominal de
los conductores, la medida de los fusibles y la medida de las herramientas de control conectadas a
la salida FV.

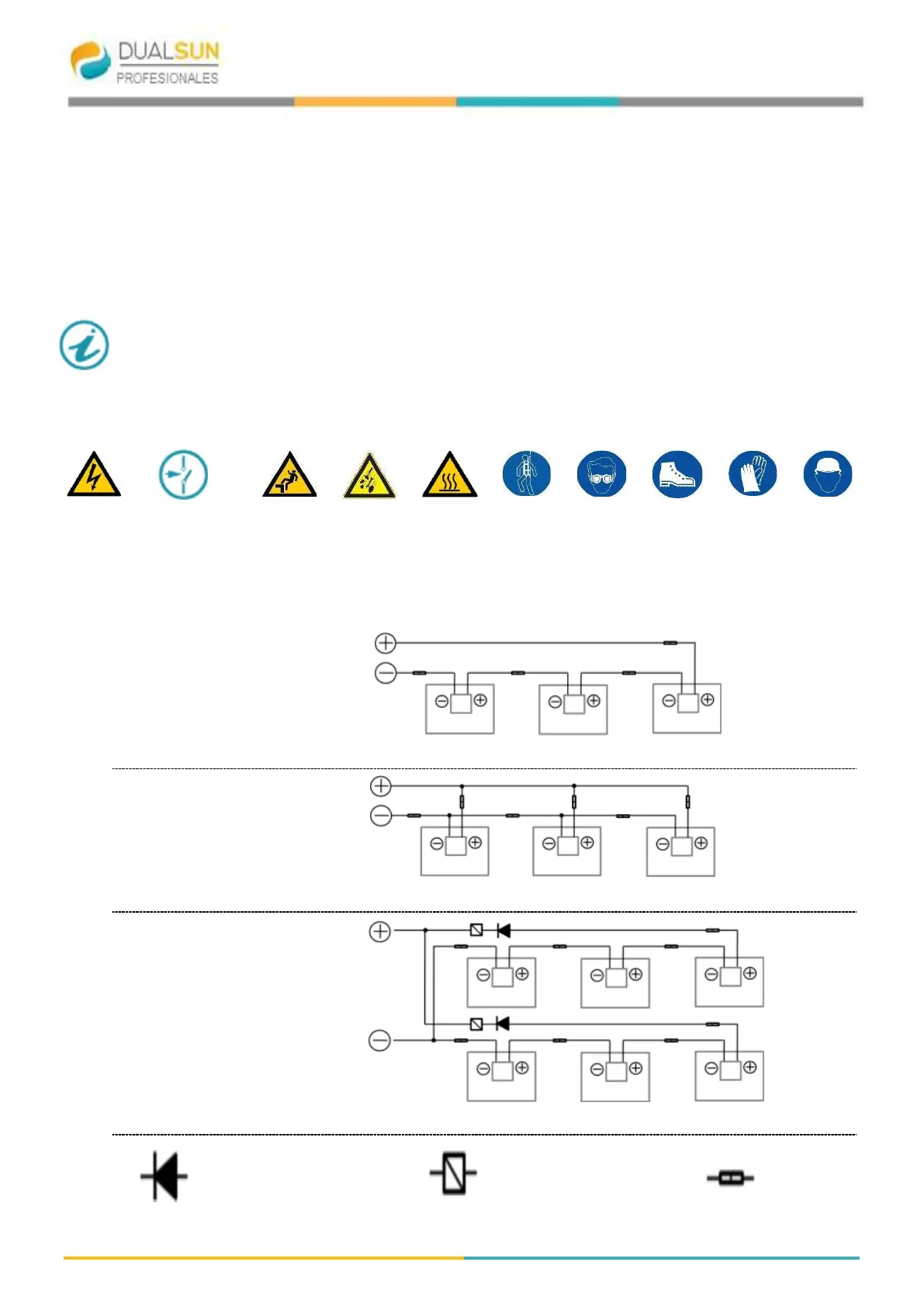

4.1 Conexión eléctrica
Cableado en serie
Cableado en paralelo
Cableado en serie/paralelo
Gráfico 4: Configuraciones de cableado eléctrico
Diodo
Protección sobreinten-
sidad
Conector
