Instruções de instalação, utilização e manutenção DualSun FLASH
4.2 Ligações e fios elétricos e díodos
Os módulos solares DualSun são entregues com fios, conetores e uma caixa de junção já montados. Antes da
instalação, verificar se as tomadas e ligações não estão danificadas.
Ligar a tomada positiva de um módulo à tomada negativa do próximo módulo; ver a identificação da polaridade dos
conetores MC4 abaixo:

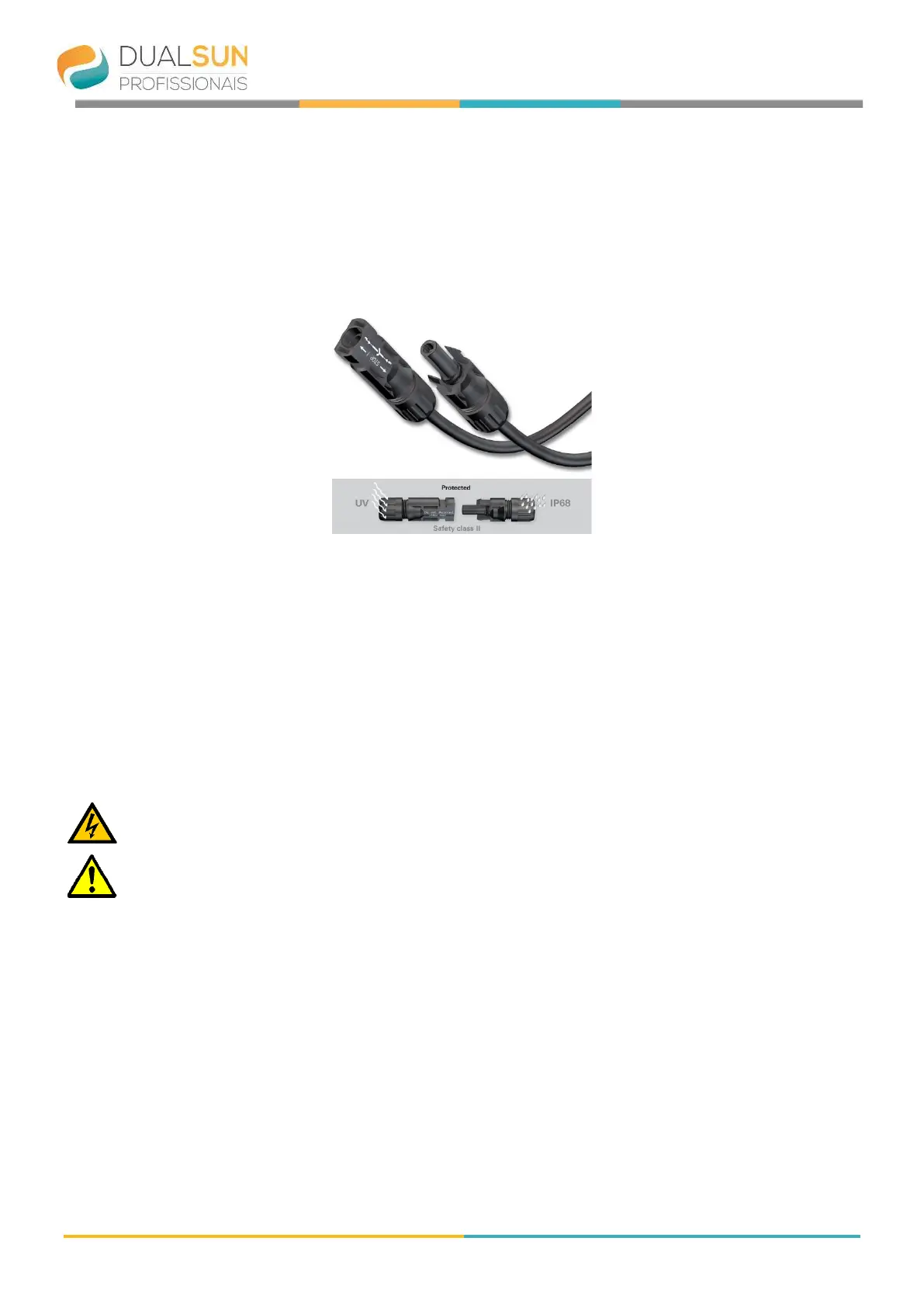

Figura 4 : Conetores MC4
Para ligar os módulos, devem ser usados fios solares especiais com diâmetro mínimo de 4 mm
2
, bem como os conetores
apropriados. Esses fios devem ser resistentes aos raios UV e ao desgaste. Evitar deixar os fios expostos aos elementos ou
colocá-los numa bainha de proteção. Respeite um raio mínimo de curvatura de 40 mm.
Ao ligar os conetores, é importante garantir que estejam ligados de forma estanque (IP67 mínimo).
Ao manusear esses fios, é preciso garantir que as ferramentas usadas estejam secas.
Todos os módulos são fornecidos com díodos de derivação pré-instalados para minimizar os pontos quentes e as
perdas de corrente dos módulos em caso sombreamento (parcial).
Nunca ligar ou desligar um circuito sob tensão.
Nunca abrir a caixa de junção.
A caixa de junção do módulo DualSun contém díodos de derivação que estão em ligação paralela com os fios das células.
Se ocorrer um ponto quente localmente numa ou mais células, o díodo entrará em operação para impedir que a corrente
principal flua através das células quentes para limitar o sobreaquecimento e a perda de rendimento do módulo. No entanto,
o díodo de derivação não é o dispositivo de proteção de sobrecarga.
Se o díodo parecer estar defeituoso, o instalador ou o agente de serviço do sistema deve entrar em contacto com a DualSun.
O tipo de díodo é 20SQ045 (para SUNTER, a corrente nominal é 15 A, a tensão inversa de pico é de 45 V);
A substituição de um díodo deve ser realizada apenas por pessoal qualificado.
