fig. 81
Moteur
Bicylindre à quatre temps en “L” longitudinal de 90°.
Alésage mm :
90 (749/749S)
Course mm :
58,8 (749/749S)
Cylindrée totale cm
3
:
748 (749/749S)
Taux de compression :
1:11,7±0,5 (749)
1:12,3±0,5 (749S)
Puissance max. à l’arbre (95/1/CE) (KW/CV) :
76/103 à 10.000 min
–1
(749)
81/110 à 10.500 min
–1
(749S)
Couple max. à l'arbre (95/1/CE) :
77 Nm à 8.500 min
–1
(749)
78 Nm à 8.500 min
–1
(749S)
Régime maxi. :
11.500 min
–1
Important
Quelle que soit la condition de marche, il ne faut
pas dépasser le limite de vitesse maxi.
Distribution
Desmodromique, quatre soupapes par cylindre,
actionnées par huit culbuteurs (quatre culbuteurs
d'ouverture et quatre de fermeture) et par deux arbres à
cames en tête. Le vilebrequin la commande à l’aide
d’engrenages cylindriques, poulies et courroies crantées.

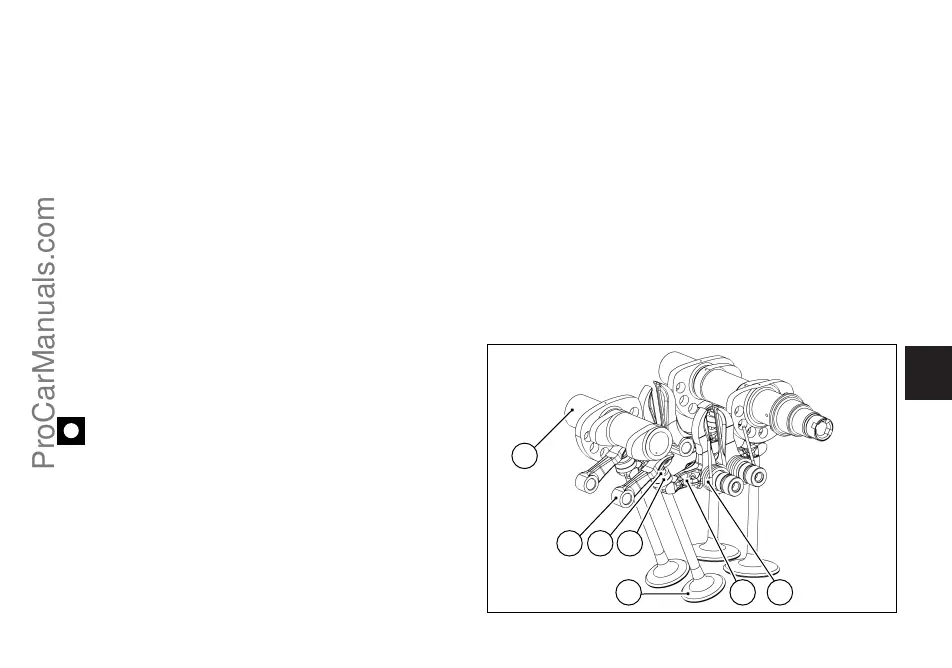

Schéma de la distribution desmodromique (fig. 81)
1) Culbuteur d’ouverture (ou supérieur).
2) Pastille de réglage culbuteur supérieur.
3) Pastille de réglage culbuteur de fermeture (ou
inférieur).
4) Ressort de rappel du culbuteur inférieur.
5) Culbuteur de fermeture (ou inférieur).
6) Arbre à cames.
7) Soupape.
