35
D

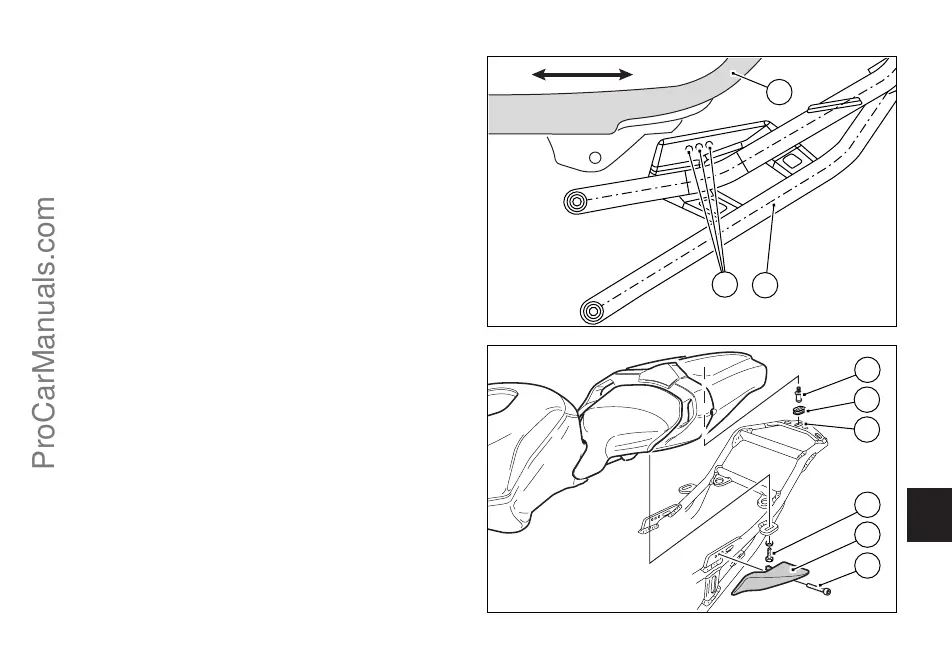

Regulierung der Einheit aus Sitzbank - Tank
(Monoposto)
In der Monoposto-Version kann die Position der
gesamten Einheit aus Sitzbank-Tank-Heck dem hinteren
Rahmenaufsatz (1) gegenüber axial verstellt werden.
Die Regulierung der Sitzbank (2) in einem Verstellbereich
von 20 mm ermöglicht eine entsprechende Anpassung
auf die Anforderungen des Fahrers.
Diese Regulierung kann wie folgt vorgenommen werden:
Die seitlich angeordneten Schrauben (3) lösen, dann die
Seitengriffe (4) abnehmen.
Die Schrauben (5) lockern, dann die Einheit Sitzbank-Tank
vorwärts oder zurück schieben.
Am Rahmenaufsatz (1) sind drei Bohrungen (6)
vorgesehen, die eine Regulierung auf drei verschiedene
Positionen ermöglichen.
In der Mitte des Sitzbankhecks ist ein Führungsstift (7)
angeordnet, der im Inneren einer Längsbohrung (8)
gleitet, in der ein H-Gummi (9) angeordnet ist.
Die Bohrung in der Sitzbank der für die jeweiligen
Ansprüche geeignetsten Bohrung am Rahmenaufsatz
gegenüber ausrichten.
Die Schrauben (3) auf das vorgeschriebene
Anzugsmoment bringen.
Die seitlichen Griffe montieren und mit den seitlich
angeordneten Schrauben (1), die auf das
vorgeschriebene Anzugsmoment gebracht werden
müssen, festziehen.
