fig. 81
Motore
Bicilindrico a 4 tempi a “L” longitudinale di 90°.
Alesaggio mm:
90 (749/749S)
Corsa mm:
58,8 (749/749S)
Cilindrata totale, cm
3
:
748 (749/749S)
Rapporto di compressione:
1:11,7±0,5 (749);
1:12,3±0,5 (749S).
Potenza massima all’albero (95/1/CE), kW/CV:
76/103 a 10.000 min
–1
(749);
81/110 a 10.500 min
–1
(749S)
Coppia massima all'albero (95/1/CE):
77 Nm a 8.500 min
–1
(749);
78 Nm a 8.500 min
–1
(749S);
Regime massimo, min
–1
:
11.500
Importante
In nessuna condizione di marcia si deve superare il
regime massimo.
Distribuzione
Desmodromica a quattro valvole per cilindro comandate
da otto bilancieri (quattro di apertura e quattro di
chiusura) e da due alberi distribuzione in testa. È
comandata dall’albero motore mediante ingranaggi
cilindrici, pulegge e cinghie dentate.

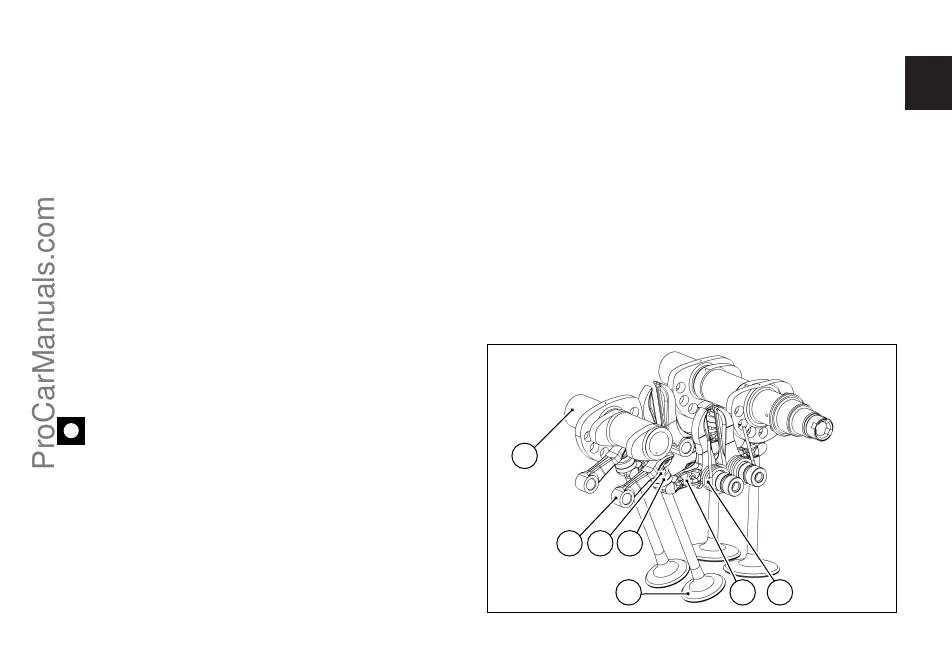

Schema distribuzione desmodromica (fig. 81)
1) Bilanciere di apertura (o superiore);
2) registro bilanciere superiore;
3) registro bilanciere di chiusura (o inferiore);
4) molla richiamo bilanciere inferiore;
5) bilanciere di chiusura (o inferiore);
6) albero distribuzione;
7) valvola.
