15
G) Programmazione scheda
ITALIANO

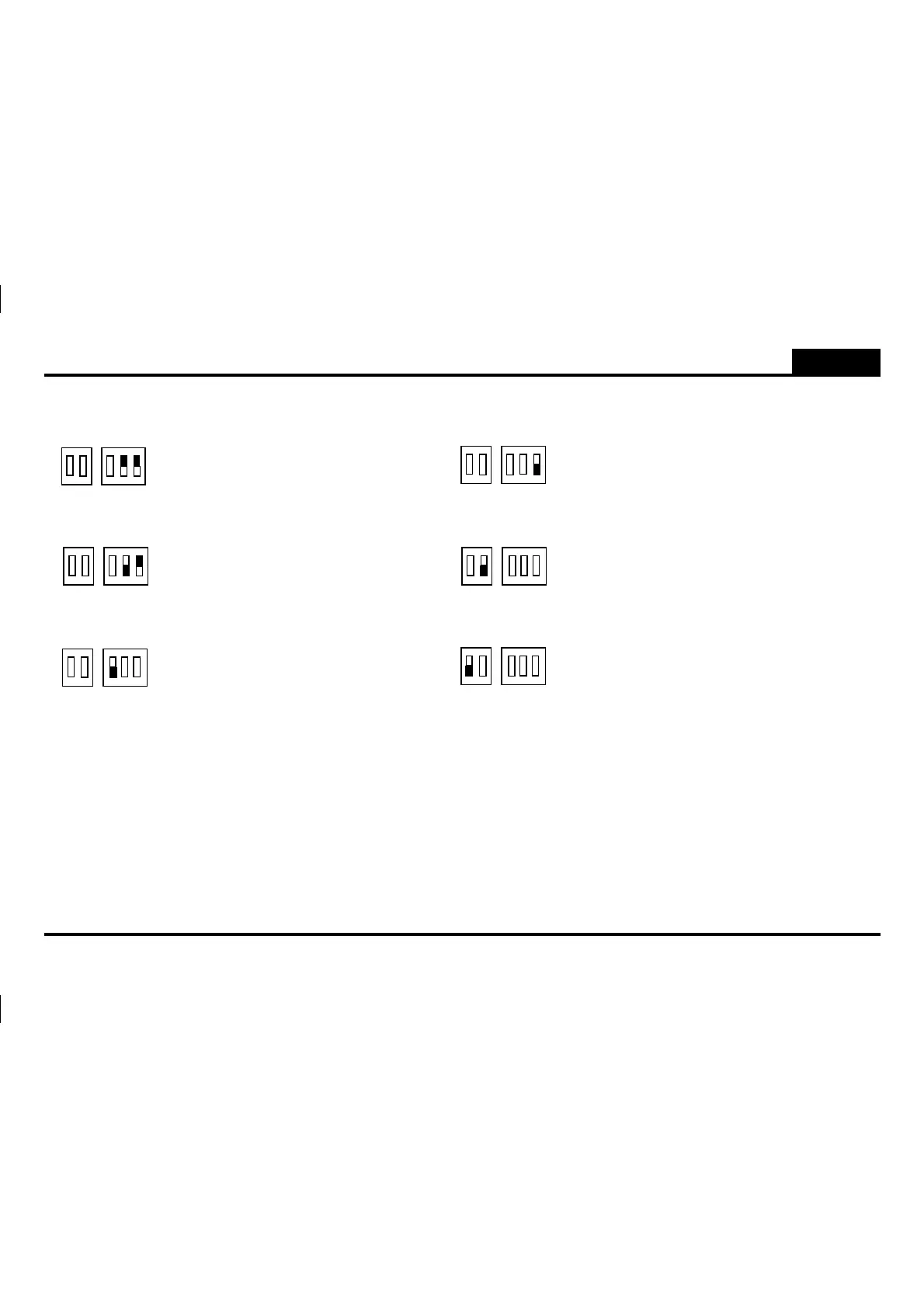

Logica Passo-Passo
Logica Condominiale
Logica Automatico Logica Colpo d’ariete - extracolpo in chiusura
Logica singola anta
Posizionare il dip switch 2 in ON.
Posizionare il dip switch 1 in OFF.
Lo stato degli latri dip switch è ininfluente.
Posizionare il dip switch 1 e 2 in OFF.
Lo stato degli altri dip switch è ininfluente.
Posizionare il dip switch 1 in ON.
Lo stato degli altri dip switch è ininfluente.
Posizionare il dip switch 4 in ON.
Lo stato degli altri dip switch è ininfluente.
Posizionare il dip switch 3 in ON.
Lo stato degli latri dip switch è ininfluente.
Posizionare il dip switch 5 in ON.
Lo stato degli altri dip switch è ininfluente.
Azzeramento ritardo II anta (sfasamento nullo)
Apprendimento codici radiocomando :
Premere il tasto
P1
una volta per inserire un codice di “
Start
”, premere il tasto
P1
due volte per inserire un codice
di “
Start pedonale
”. Ogni pressione del tasto è seguita da un lampeggio di conferma del led DL1. Distanziare di almeno 1 secondo una pressione del tasto
P1
dalla
successiva. Quando il led si accende di luce fissa trasmettere con il radiocomando il codice da apprendere.
Cancellazione dei codici in memoria :
Premere il tasto
P1
fino allo spegnimento del led DL1 (circa dieci secondi).
Impostazione tempo di lavoro :
Assicurarsi che il cancello sia completamente chiuso, in caso contrario posizionarlo manualmente. Premere il tasto
P2
per circa 3 secondi
(accensione del led DL1 con luce fissa) fino alla partenza del cancello in apertura a velocità ridotta. In questa fase regolare con il trimmer
RV1
la velocità al fine di ottenere
il rallentamento desiderato. A completa apertura premere nuovamente il tasto
P2
ed attendere che il led DL1 ed il lampeggiatore si accendano con luce fissa.
Regolare il
trimmer RV1 a metà corsa
e successivamente premere in sequenza il tasto
P2
(6 volte) per programmare le seguenti operazioni :
1) avvio motore M1
2) avvio motore M2 ( ritardo in chiusura)
3) inizio rallentamento motore M2
4) inizio rallentamento motore M1
5) arresto motore M1 (fine della corsa)
6) arresto motore M2 (fine della corsa e fine della programmazione).
Impostazione tempo di pausa:
Premere il tasto
P3
fino all’accensione del led DL1. Far trascorrere il tempo di pausa desiderato e premere nuovamente il tasto
P3
.
3 2 1 5 4
ON ON
OFF OFF
3 2 1 5 4
ON ON
OFF OFF
3 2 1 5 4
ON ON
OFF OFF
3 2 1 5 4
ON ON
OFF OFF
3 2 1 5 4
ON ON
OFF OFF
3 2 1 5 4
ON ON
OFF OFF
