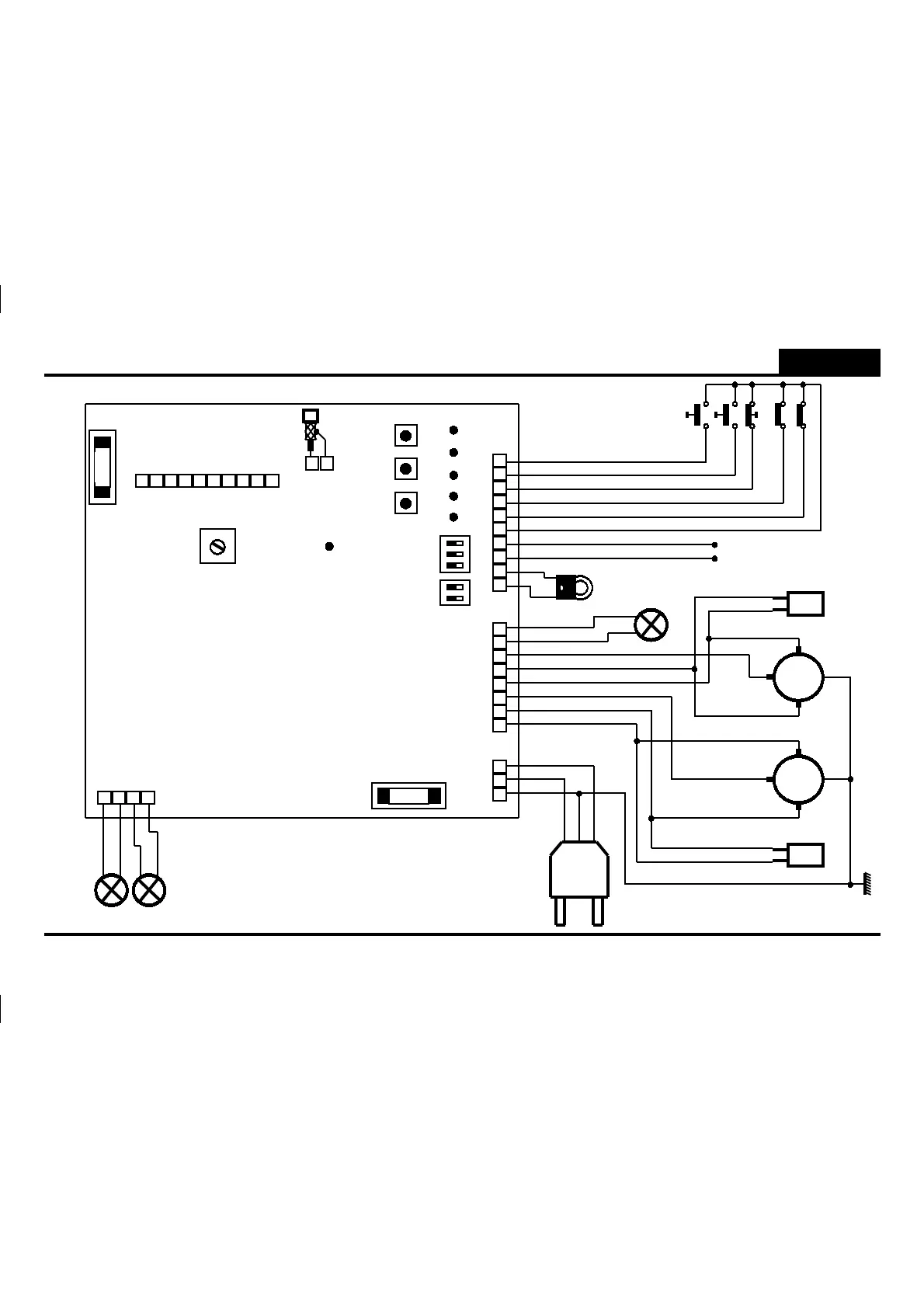

Schéma général
1
2
J1
Fusible B.T.
24Vac 1A
Fusible de réseau
230Vac 5A
F
1
1
2
3
4
5
6
7
8
9
10
J6
Radio
récepteur
1
2
3
4
J4
Lumière
de service
Dip switch
Selection des programmes
F
N
230 Vac
ANT
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8 9 10
J2
J5
M1 M2
COM COM
Clignotant
CH
CH AP AP
TERRE
COND
COND
PHOTOC NC
STOP NC
ST.PED.NO
START NO
SERRURE
ELECTRIQUE
SORTIE
24 Vac
Lampe témoin
portail ouvert
F2
1 2 3
J7
Signaux optiques
PHOTOSTP NC
COMMUNE
P1 P2 P3
Bouton de programmation
3 2 1 5 4
ON
ON
RV1
Vitesse en ralentissement
et régulateur de puissance
FTS FTC STP STPD ST
DL1
Led de programmation
