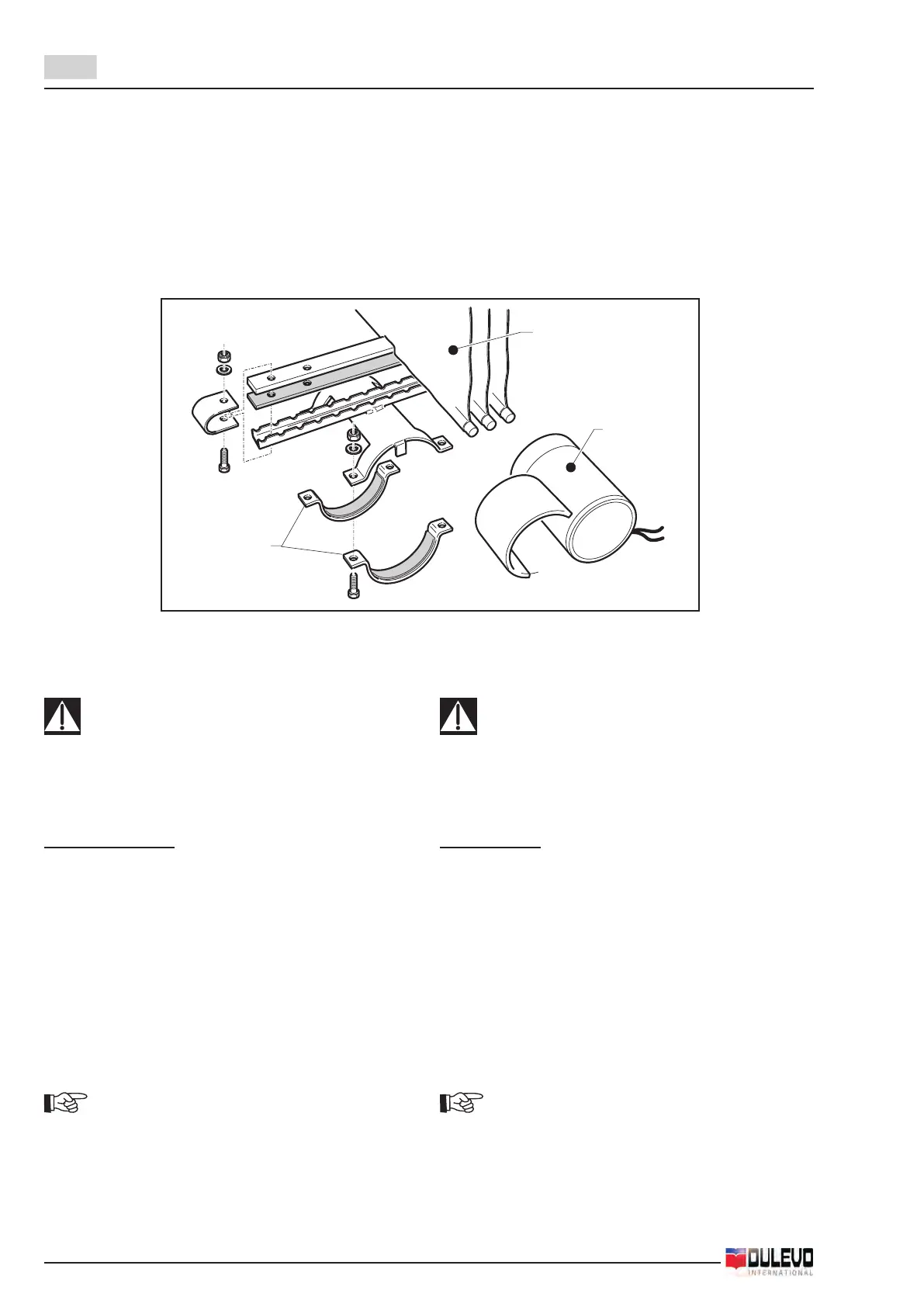

6.2.c - SMONTAGGIO MOTORINO SCUOTIFILTRO
- Rimuovere il ltro (1) come indicato nel paragrafo
6.2.b.
- Per rimuovere il motorino scuotiltro (2) occorre
staccare il relativo collegamento elettrico e smontare
le due staffe (3).
- Il cambio delle spazzole deve avvenire qualora la
lunghezza delle spazzole sia ridotta a 10 mm.
6.2.d - SOSTITUZIONE SPAZZOLE
ATTENZIONE PERICOLO:
Le spazzole possono essere toccate solo con la mac-
china spenta e con l’ausilio di guanti di protezione
al ne di evitare lesioni causate da detriti taglienti
eventualmente presenti tra le setole.
Spazzola centrale
La spazzola deve essere sostituita quando la lunghezza
delle setole è di 2 - 3 cm; per la sostituzione procedere
come segue:
- Sollevareebloccareilcontenitoreriuticonl’apposito
puntale di sicurezza.
- Premere la maniglia (1) aprire il portello late rale
destro (2).
- Togliere la guarnizione pa rapolve re (3).
- Aprire la chiusura a gancio (4) premendo il pulsantino
di fermo.
- Rimuovereilsupporto(5),completodimozzoslan-
dolo dal perno (6).
NOTA:
Per favorire la rimozione del supporto, bat tere
leggermente con un mazzuolo sulla periferia del
sup porto stesso.
6.2.c - DISASSEMBLY OF THE FILTER SHAKER MO-
TOR
- Remove the filter (1) as indicated in paragraph
6.2.b.
- To extract the lter shaker motor (2) unplug power
supply and remove the two brackets (3).
- Brooms have to be replaced in case their length has
reduced to 10 mm.
6.2.d - BRUSHES REPLACEMENT
WARNING DANGER:
Brushes can be touched exclusively when the ma-
chine is turned off and with protective gloves, with
a view to avoiding injuries caused by sharp debris
that might be present among the bristles.
Central brush
The brush has to be replace when the bristle length is
2 - 3 cm. To replace it, follow these instructions:
- Lift and lock the waste container with its safety push
rods.
- Press the handle (1) and open the right door (2).
- Remove the dustcover gasket (3).
- Open the hook clamp (4) by pressing the retainer
push-button.
- Remove the support (5), together with its hub by
removing it from the pin (6).
NOTE:
To simplify the support removal, slightly beat with a
mallet on the outside parts of the support itself.
