Dyna-Glo DGF510SSP - Page 39

39

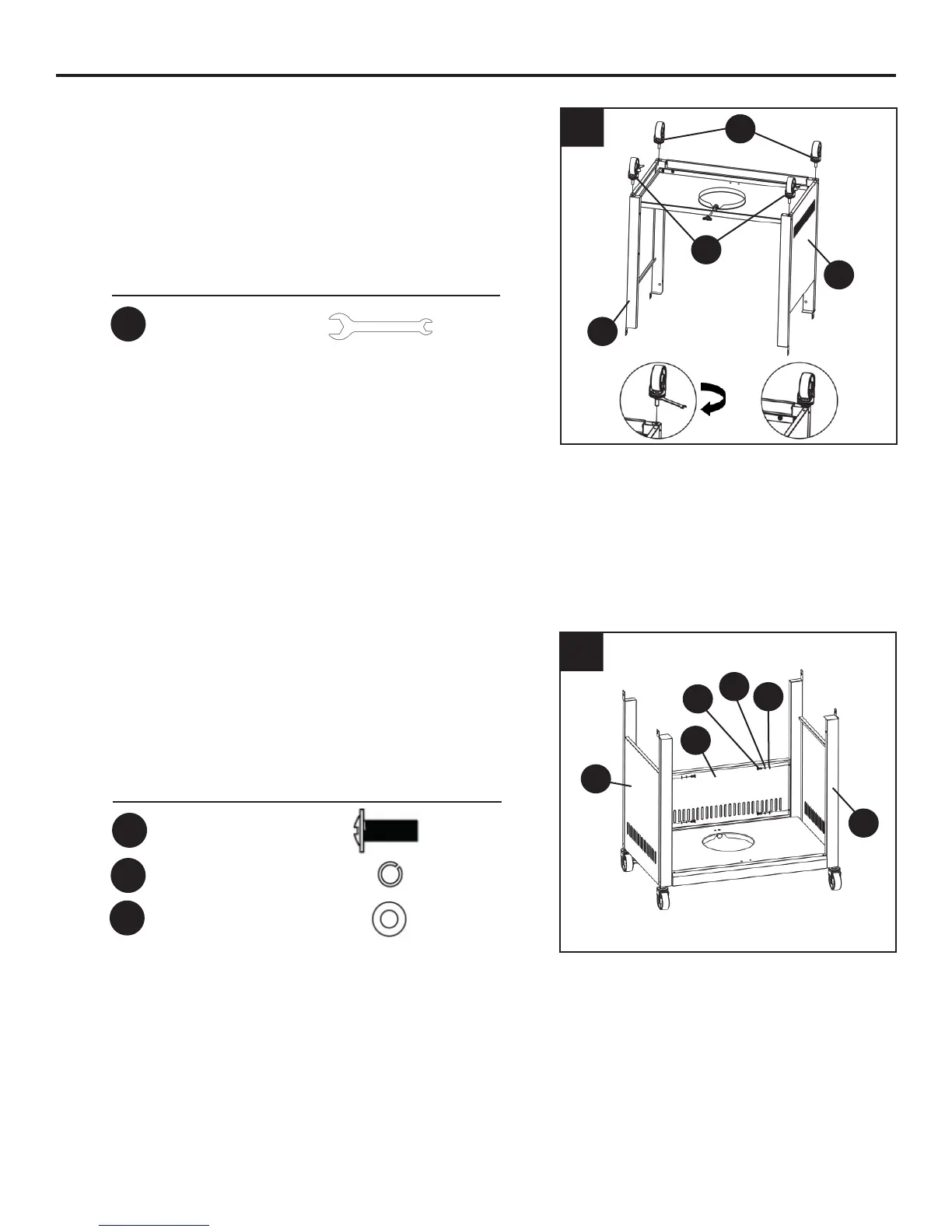

INSTRUCTIONS POUR L’ASSEMBLAGE
3. Fixez 2 roulettes à blocage (V) et 2 roulettes
sans blocage (W) au panneau gauche du
chariot (P) ainsi qu’au panneau droit du
chariot (A1) avec la clé M10-M6 (HH).
Quincaillerie utilisée
HH
M6-M10 Cle
x 1
4. Fixez le panneau arrière du chariot (T) au
panneau gauche du chariot (P) ainsi qu’au
panneau droit du chariot (A1) avec 4 vis
M6x16 (AA), 4 rondelles à ressort (BB), et 4
rondelles plates (CC).
3
4
W
P
A1
V
P
T
CC
A1
AA
BB
Quincaillerie utilisée
AA
M6x16 Vis
x 4
BB
M6 Rondelle a Ressort
x 4
CC
M6 Rondelle Plate
x 4
