INSTRUCTIONS POUR L’ASSEMBLAGE

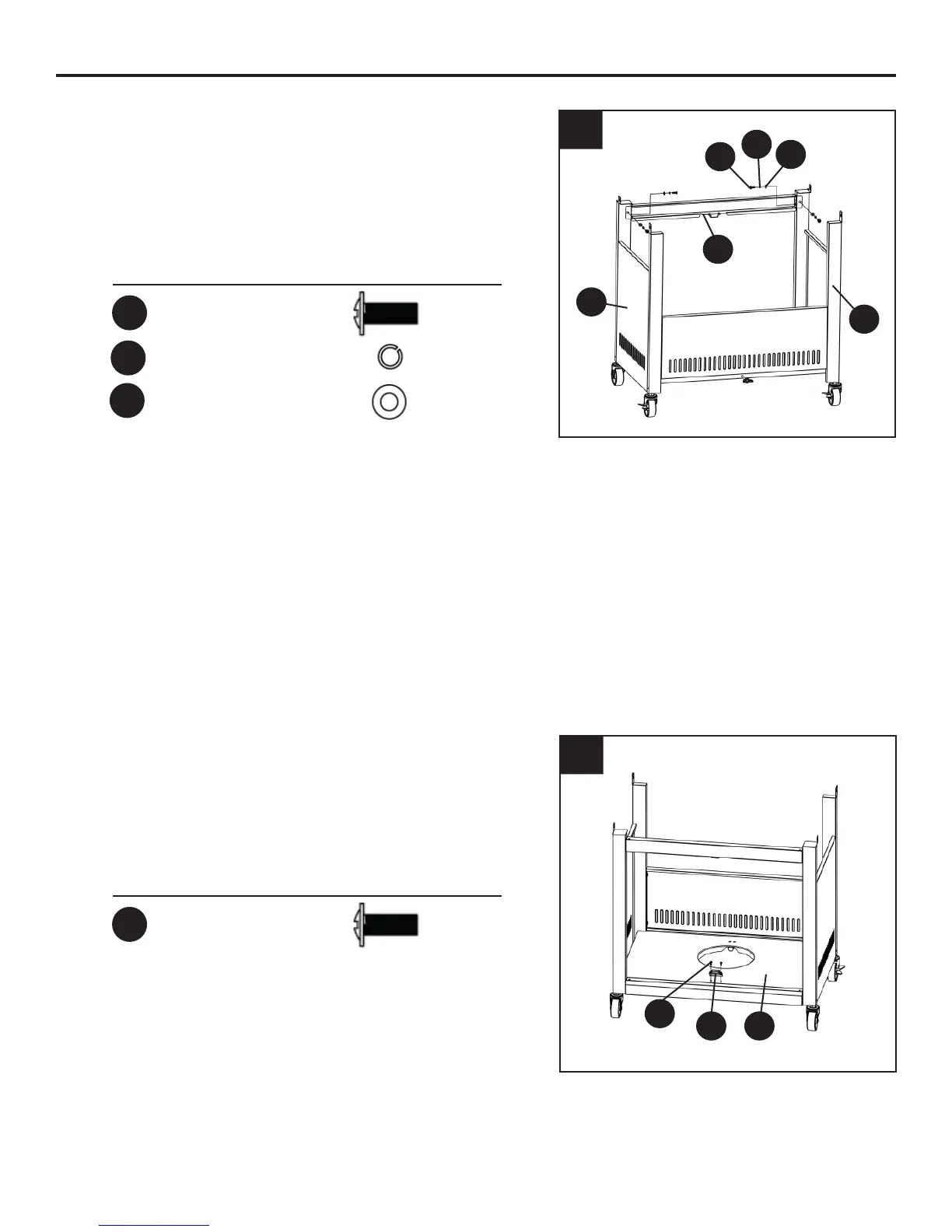

5. Fixez le support supérieur des portes (S) au
panneau gauche du chariot (P) ainsi qu’au
panneau droit du chariot (A1) avec 4 vis M6x16
(AA), 4 rondelles à ressort (BB), et 4 rondelles
plates (CC).
6. Fixez l’aimant (X) à l’étagère du bas (U) avec 2
vis M4x10 (DD).
5
6
Quincaillerie utilisée
AA
x 4
BB
x 4
CC
x 4
P
S
CC
A1
AA
BB
Quincaillerie utilisée
DD
M4x10 Vis
x 2
U
DD
X
M6x16 Vis
M6 Rondelle a Ressort
M6 Rondelle Plate
