30
INSTRUCTIONS D’ASSEMBLAGE

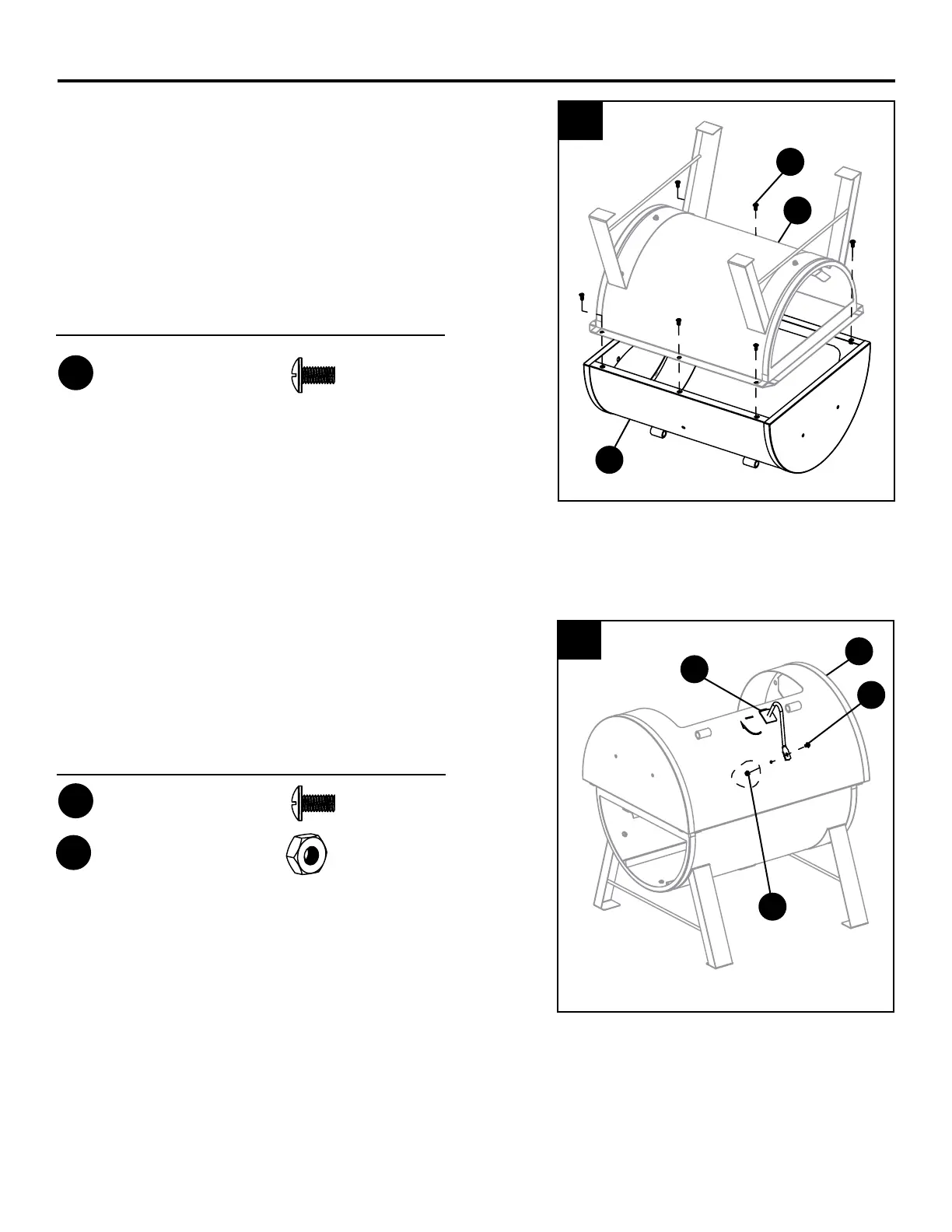

3. Fixez la partie inférieure de la chambre de
combustion (K) à la partie supérieure (L) à l’aide
de six (6) boulons M6 x 12 mm (AA).
4. Insérez le côté du support du couvercle (B)
dans l’ouverture prévue à cet effet sur la partie
supérieure de la chambre de combustion
(L). Fixez le support à l’aide d’un (1) boulon
M6 x 12 mm (AA) et d’un (1) écrou M6 (BB).
BB
B
K
AA
3
4
Matériel utilisé
BB
Écrou M6
x 1
AA
L
Matériel utilisé
AA
Boulon
M6 x 12 mm
x 6
L
AA
Boulon
M6 x 12 mm
x 1
