31
INSTRUCTIONS D’ASSEMBLAGE

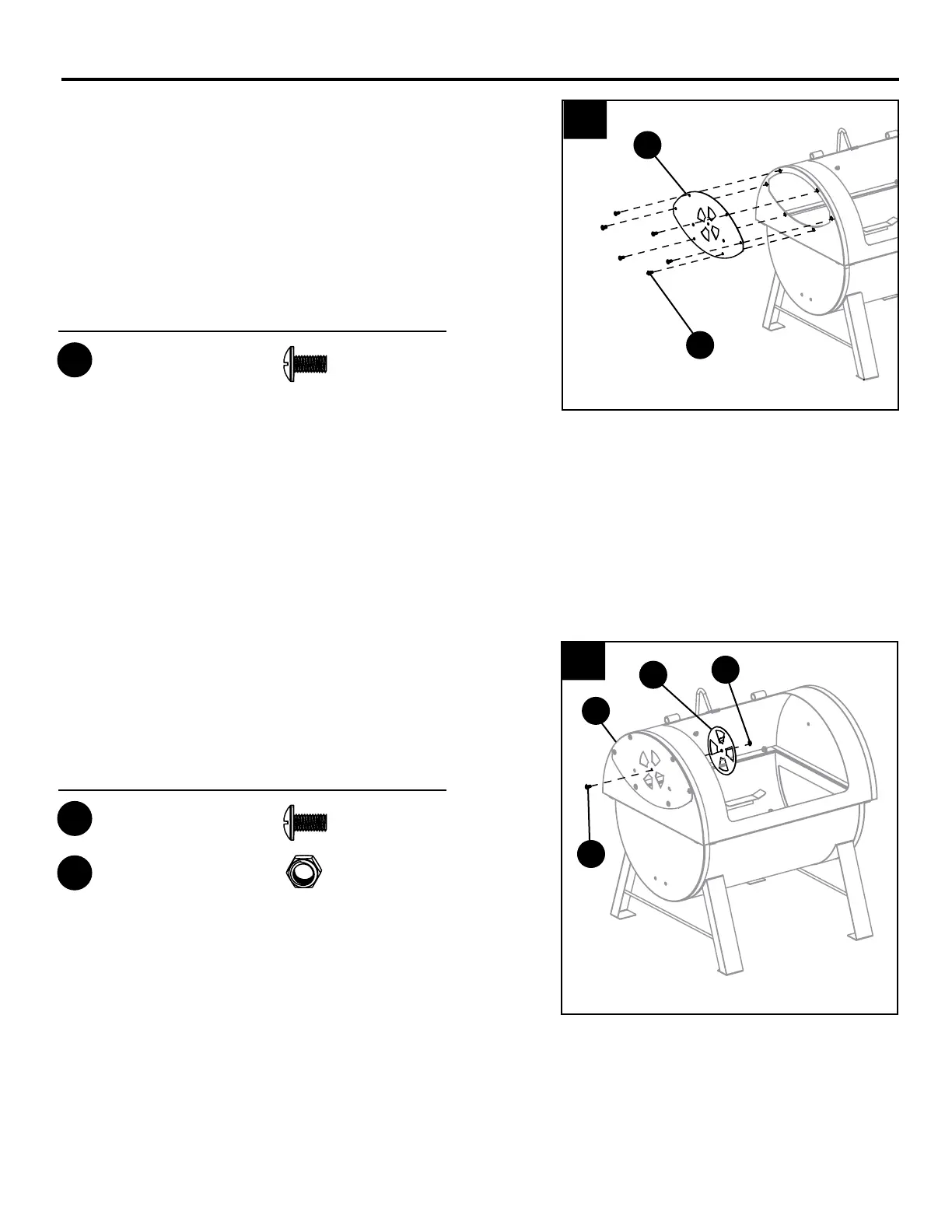

5. Fixez la plaque d’adaptation à la chambre
de combustion (M) à l’aide de six (6) boulons
M6 x 12 mm (AA).
6. Fixez le registre latéral (H) à l’intérieur de la
plaque d’adaptation (M) à l’aide d’un (1) boulon
M6 x 12 mm (AA) et d’un (1) écrou de
blocage M6 (CC).
M
6
Matériel utilisé
AA
Boulon
M6 x 12 mm
x 6
M
5
AA
CC
Matériel utilisé
AA
Boulon
M6 x 12 mm
x 1
CC
Écrou
de blocage M6
x 1
H
AA
