Dyna-Glo KFA80DGD - Mantenimiento

10

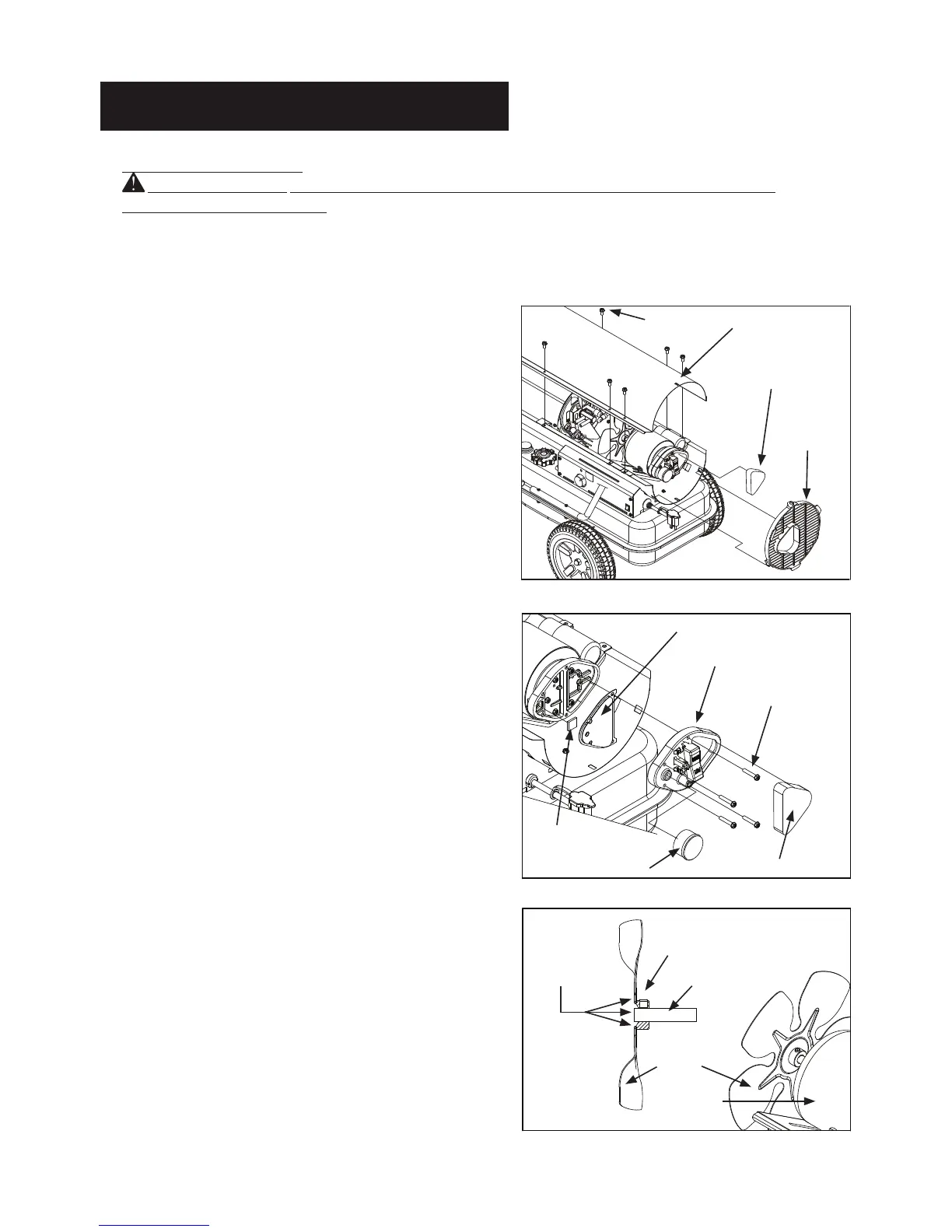

Figura 11. Acceso al ltro de entrada de aire
Figura 12. Acceso al ltro de salida de aire
Figura 13. Ensamblaje del ventilador
9. MANTENIMIENTO
¡¡ADVERTENCIA!!: N¡NUNCA PRESTE SERVICIO AL CALENTADOR MIENTRAS ESTÁ
ENCHUFADO O CALIENTE!
UTILICE LAS PIEZAS DE REPUESTO ORIGINALES DEL EQUIPO. El uso de
componentes de terceros o alternos anulará la garantía y puede ocasionar condiciones
inseguras de funcionamiento.
A.) TANQUE DE COMBUSTIBLE
PURGUE CADA 200 HORAS DE
FUNCIONAMIENTO O SEGÚN SEA \NECESARIO
(VER ALMACENAJE, PÁG. 9)
B.) FILTRO DE ENTRADA DE AIRE
LAVE CON AGUA Y JABÓN Y SEQUE CADA
500 HORAS DE FUNCIONAMIENTO O SEGÚN
SEA NECESARIO.
- Retire los tornillos a cada lado del calentador
utilizando un destornillador de estrella mediano.
- Levante la carcasa superior.
- Retire el protector del ventilador.
- Lave o cambie el ltro de entrada de aire.
- Vuelva a instalar el protector del ventilador y la
carcasa superior.
C.) FILTRO DE SALIDA DE AIRE,
FILTRO DE PELUSAS
CAMBIE CADA 500 HORAS DE OPERACIÓN O
UNA VEZ AL AÑO.
- Retire la carcasa superior y el protector del
ventilador (Ver Filtro de toma de aire).
- Gire el manómetro de aire en el sentido
antihorario y retire.
- Retire los tornillos de la cubierta terminal del ltro
utilizando un destornillador de estrella mediano.
- Retire la cubierta terminal del ltro.
- Cambie el ltro de salida de aire y pelusas.
- Vuelva a instalar la cubierta del ltro y el
manómetro de aire.
- Vuelva a instalar el protector del ventilador y la
carcasa superior.
D.) ASPAS DEL VENTILADOR
LIMPIE CADA ESTACIÓN O SEGÚN SEA NECESARIO.
- Retire la carcasa superior (Ver Filtro de entrada de aire).
- Utilice una llave Allen M6 para aojar el tornillo de
jación que sujeta el aspa del ventilador al eje del motor.
- Aparte el aspa del ventilador del eje del motor.
- Limpie el aspa del ventilador utilizando un paño suave
humedecido con querosén o solvente.
- Seque bien el aspa del ventilador.
- Vuelva a instalar el aspa del ventilador en el eje del motor.
Coloque el cubo de las aspas del ventilador a ras con el
extremo del eje del motor.
- Coloque el tornillo de jación en la parte plana del eje.
Apriete el tornillo de jación rmemente 40-50 pulg.
-libras/4,5-5,6 N-m).
- Vuelva a instalar la carcasa superior.
Tornillo Carcasa
superior
Filtro de entrada
de aire
Filtro de entrada de aire
Tornillo de jación
Eje del motor
Motor
Ventilador
Indicador de
presión
A ras
Filtro de pelusas
Filtro de salida de aire
Cubierta terminal
del ltro
Tornillo
Protección del
ventilador
¡NUNCA DEJE EL CALENTADOR
DESATENDIDO CUANDO ESTÉ ENCENDIDO!
