12
F.) BUJÍA
LIMPIE Y AJUSTE LA SEPARACIÓN ENTRE
O CAMBIE SEGÚN SEA NECESARIO.
(Para los modelos KFA50/80/135/180DGD únicamente).
- Retire la carcasa superior (Ver página 10).
- Retire el ventilador (Ver página 10).
- Retire el cable de encendido de la bujía.
- Retire la bujía del adaptador de boquilla con un
destornillador Phillips mediano.
- Limpie y ajuste la separación entre electrodos a 3,5mm.
(0.138”)
- Vuelva a instalar la bujía en el adaptador de boquilla.
- Fije el cable de encendido a la bujía.
- Vuelva a instalar el ventilador y la carcasa superior.
(Para el modelo KFA220DGD únicamente).
- Retire la carcasa superior (Ver página 10).
- Retire el ventilador (Ver página 10).
- Retire el cable de encendido de la bujía.
- Retire la bujía del adaptador de boquilla con un
destornillador Phillips mediano.
- Limpie y ajuste la separación entre electrodos a 3,5mm.
(0.138”)
- Fije el cable de encendido a la bujía.
- Vuelva a instalar el ventilador y la carcasa superior.
G.) FOTOCELDA
LIMPIE LA FOTOCELDA ANUALMENTE O SEN
SEA NECESARIO.
- Retire la carcasa superior (Ver página 10).
- Retire el ventilador (Ver página 10).
- Retire la fotocelda de su montaje. Limpie el lente de la fotocelda
con un hisopo de algodón.
PARA REEMPLAZAR:
- Retire los tornillos de la cubierta interior utilizando un
destornillador de estrella mediano.
- Desconecte los cables del interruptor del interruptor
eléctrico y retire la cubierta lateral.
- Desconecte los cables del tablero de circuitos y retire la
fotocelda.
- Instale la nueva fotocelda y conecte los cables al tablero
de circuitos.
- Vuelva a conectar los cables del interruptor al interruptor
eléctrico y la cubierta lateral.
- Vuelva a instalar el ventilador y la carcasa superior.
¡NUNCA DEJE EL CALENTADOR
DESATENDIDO CUANDO ESTÉ ENCENDIDO!
Tornillo
Bujía
Cable encendedor
Cubierta lateral
Interruptor
eléctrico
Tornillo
Interruptor de
alambres
Lentes de
fotocelda
Soporte
Instalar fotocelda
• Incorrecto • Correcto
Bujía
3.5mm / 0.138”
GAP
Adaptador de
boquilla

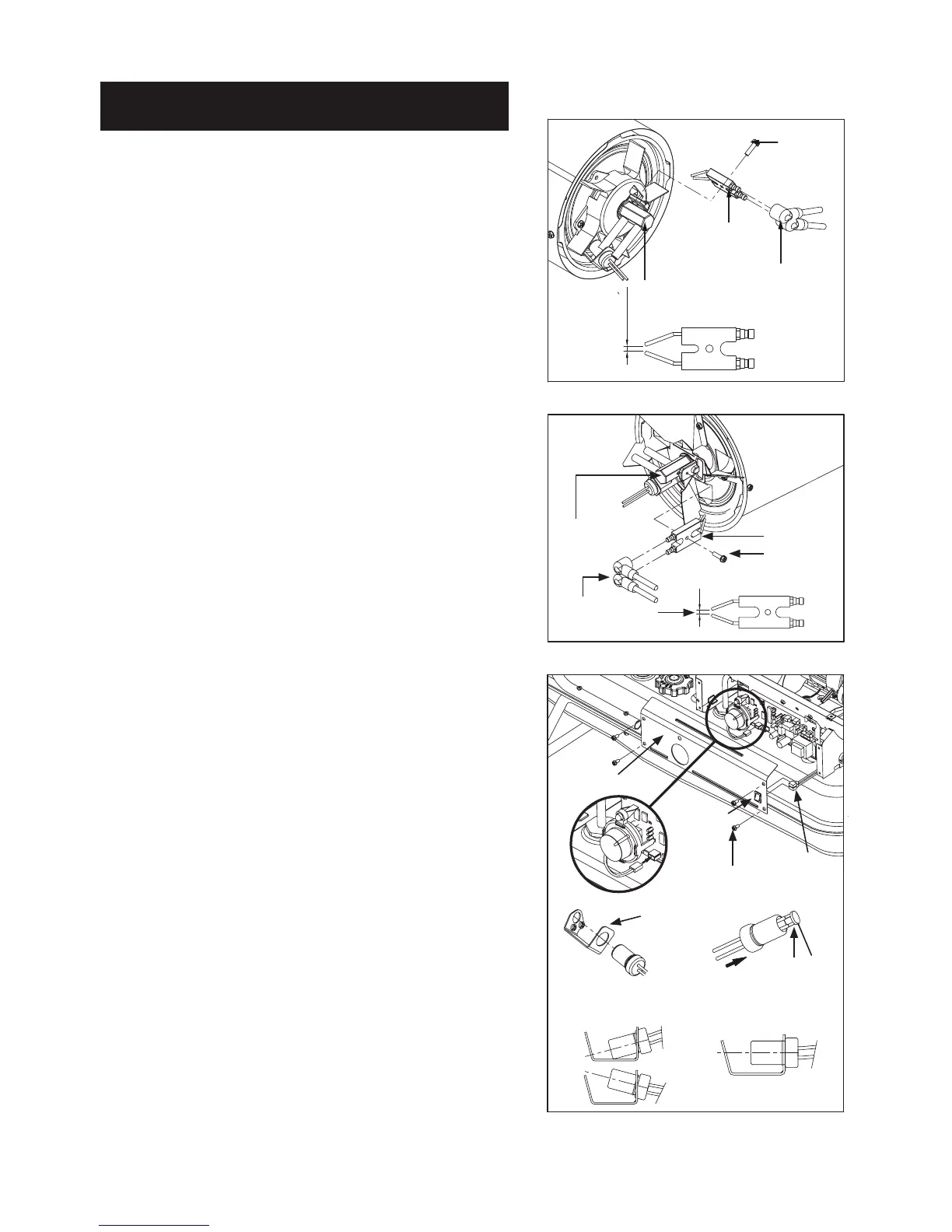

Figure 16. Reapertura de Bujía
Figure 17. Reapertura de Bujía
Figure 18. Reemplazo de Fotocelda
Separacion
Bujia
Tornillo
Cable encendedor
Bujia
Adaptador de boquilla
