42
INSTRUCTIONS POUR L’ASSEMBLAGE

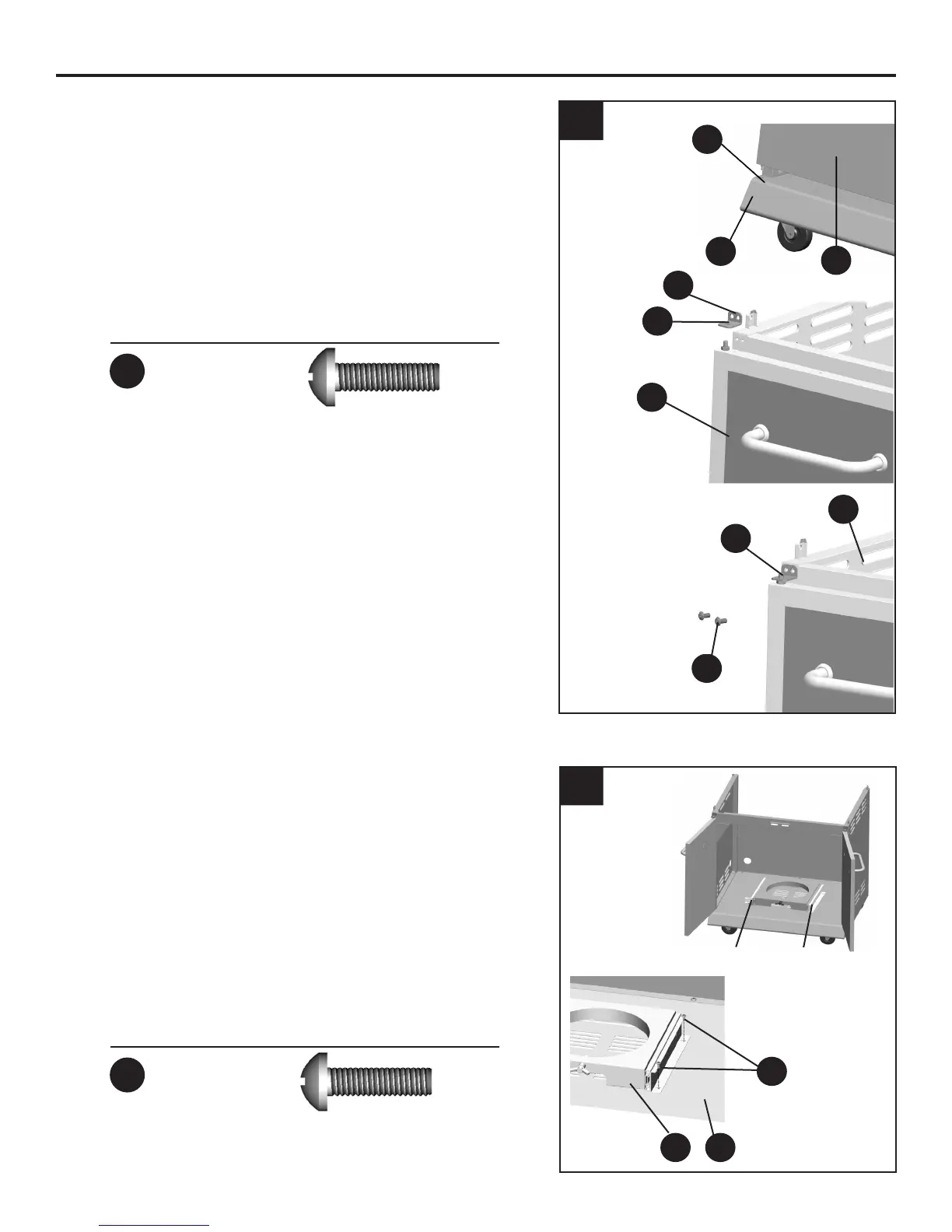

8. Placez avec prudence l’étagère du réservoir
(G) sur l’étagère du bas (A). Fixez le côté droit
de l’étagère du réservoir (G) à l’étagère du bas
(A) avec 2 vis (DD). Serrez les vis. Faites la
même chose avec le côté gauche de l’étagère (G).
Quincaillerie utilisée
DD
x 4
7. Insérez l’axe du bas de l’assemblage de la
porte gauche (J) dans le trou (1) de l’étagère
du bas. Insérez l’axe du haut de l’assemblage
de la porte gauche (J) dans le trou du pivot
de porte (W). Fixez le support du pivot de
porte (W) au panneau gauche du charriot (H)
avec 2 vis (DD). Faites la même chose avec la
porte droite (K).
Quincaillerie utilisée
DD
x 4
Vis M4
de 12 mm
Vis M4
de 12 mm
G A
DD
8
Left Right
Droit
Gauche
7
W
DD
2
J
H
W

1
A
J
