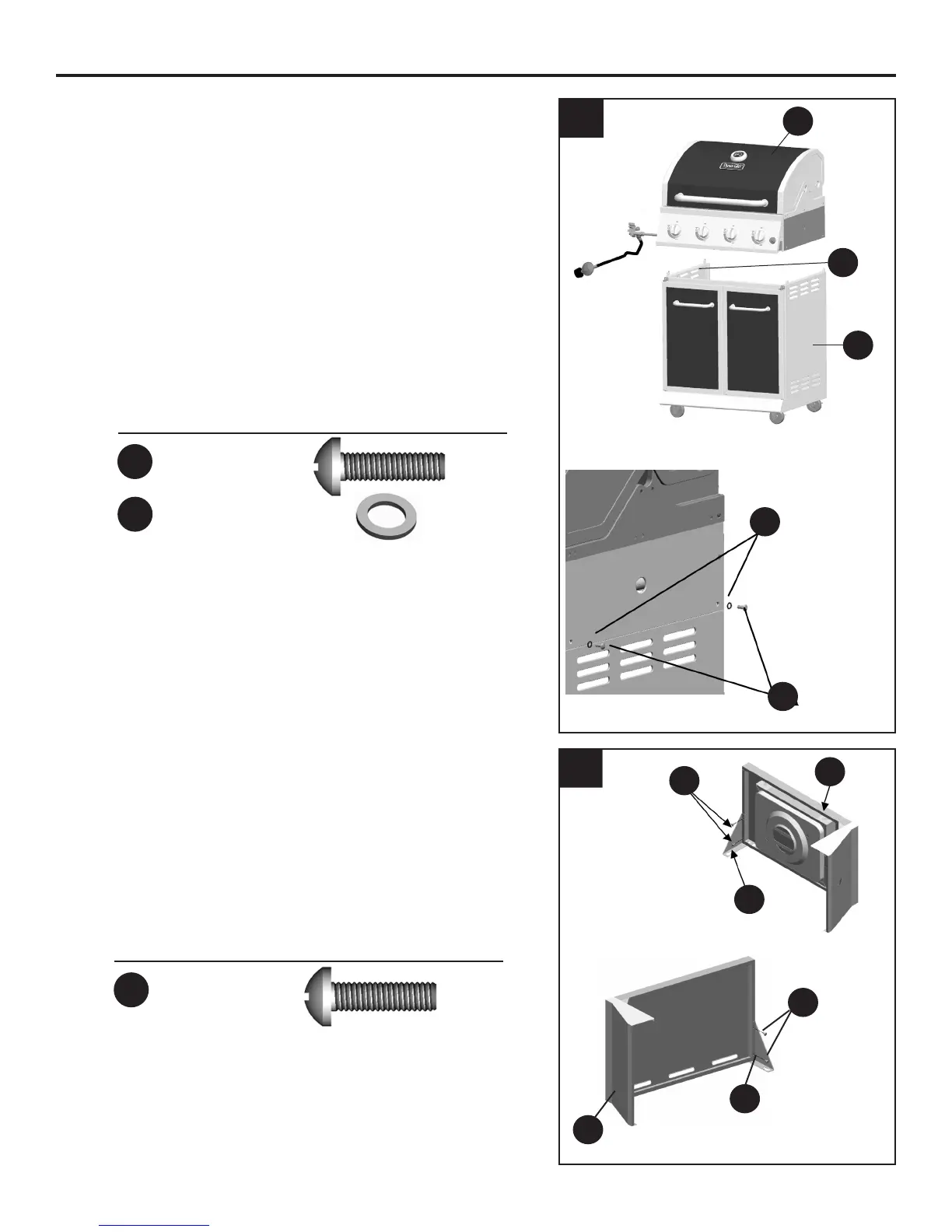

INSTRUCTIONS POUR L’ASSEMBLAGE
9. Installez prudemment le cadre du barbecue
(C1) sur le panneau gauche et le panneau
droit du charriot (H&E). Ajustez le cadre du
barbecue (C1) an que les trous du cadre (C1)
soient alignés avec les trous des languettes
des panneaux latéraux du charriot (H&E).
NOTE: Soyez certain que l’assemblage (tuyau/
régulateur de gaz) est à l’extérieur du charriot.
Fixez le cadre du barbecue (C1) avec 2 vis
(AA) et rondelle plate (BB) de chaque côté.
Quincaillerie utilisée
AA
x 4
BB
x 4
Vis M6
de 12 mm
Rondelle
ordinaire
9
BB
AA
10
Q
T
DD
Z
X
DD
10. Fixez le côté gauche de la table du brûleur (Q)
à l’assemblage du côté gauche de la table du
brûleur (T) avec 2 vis (DD).
Fixez le côté droit de la table du brûleur (X) à
l’assemblage du côté droit de la table du
brûleur (Z) avec 2 vis (DD).
Quincaillerie utilisée
DD
x 4
Vis M4
de 12 mm
