44
INSTRUCTIONS POUR L’ASSEMBLAGE

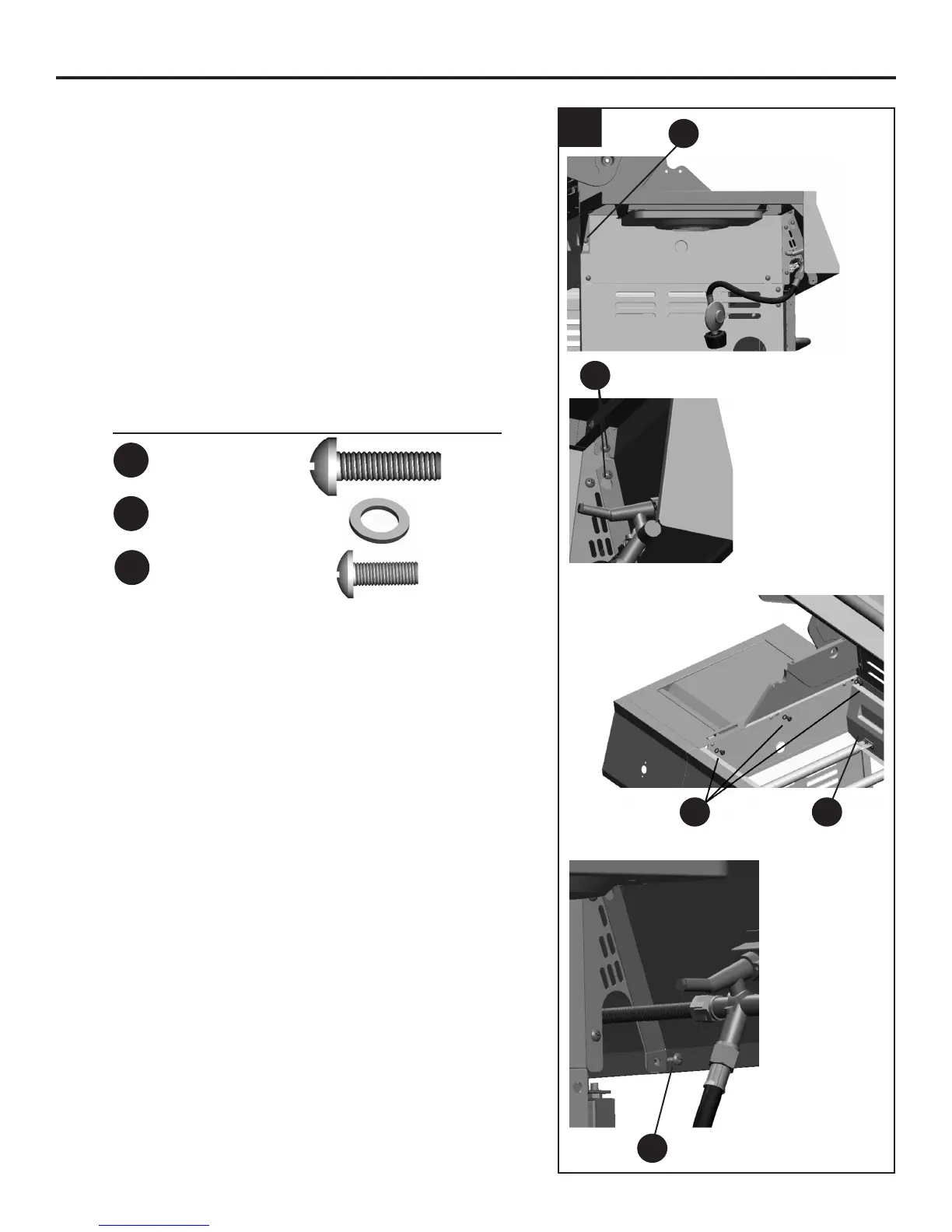

11. Insérez 1 paq. M6x12 vis (AA) et 2 paq.
M4x12 vis (DD) au cadre du barbecue (C1).
Laissez un écart de 4-6mm entre la tête de vis
et le cadre du barbecue (C1). Alignez le côté
gauche de l’assemblage de la table du brûleur
(T) aux 3 vis insérées. Insérez 3 vis (AA) et
des rondelles plates (BB) dans les trous du
cadre du barbecue (C1) jusqu’à l’assemblage
gauche de la table du brûleur (T). Fixez avec 1
vis (DD). Ajustez l’assemblage gauche de la
table du brûleur (T), et serrez toutes les vis.
Quincaillerie utilisée
BB
x 4
x 3
DD
x 3
AA
Vis M4
de 12 mm
Vis M6
de 12 mm
Rondelle
ordinaire
11
AA
AA
DD
DD
C1
