76

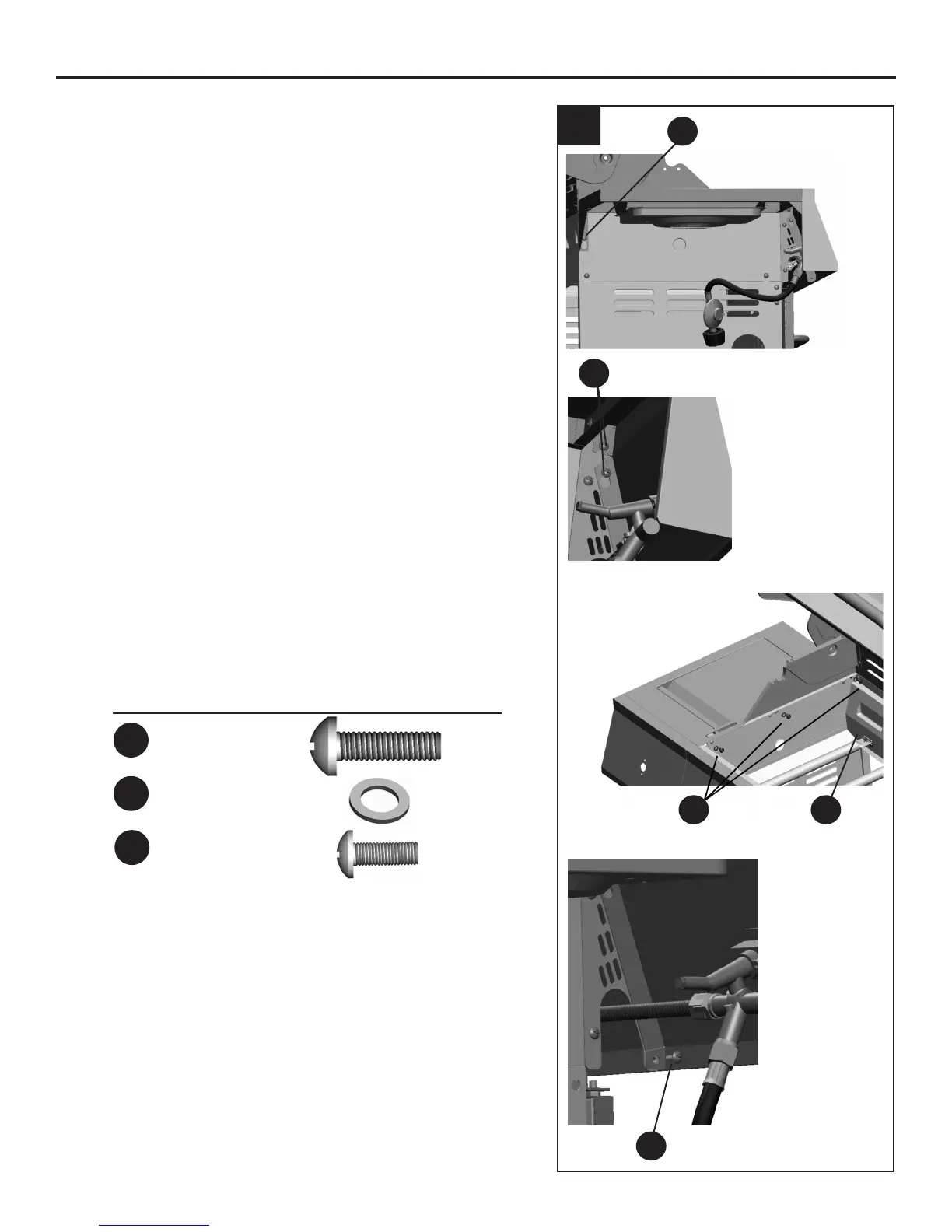

INSTRUCCIONES DE ENSAMBLAJE
11. Inserte 1 tornillo M6x12 (AA) y 2 tornillos
M4x12 (DD) al cuerpo de la parrilla (C1),
dejando una separación de 4-6mm desde la
cabeza del tornillo al cuerpo de la parrilla
(C1). Alinie el ensamble de la mesa del fogón
del lado izquierdo (T) a los 3 tornillos
insertados. Inserte 3 tornillos (AA) con
arandelas planas (BB) a partir de los huecos
del cuerpo de la parrilla (C1) hacia el
ensamble de la mesa del fogón del lado
izquierdo (T). Asegure utilizando 1 tornillo
(DD). Ajuste correctamente el ensamble de la
mesa del fogón del lado izquierdo (T) y luego
apriete todos los tornillos.
Aditamentos utilizados
BB
M6x12 Tornillo
M4x12 Tornillo
x 4
x 3
DD
Arandela
lisa
x 3
AA
11
AA
AA
DD
DD
C1
