77
INSTRUCCIONES DE ENSAMBLAJE

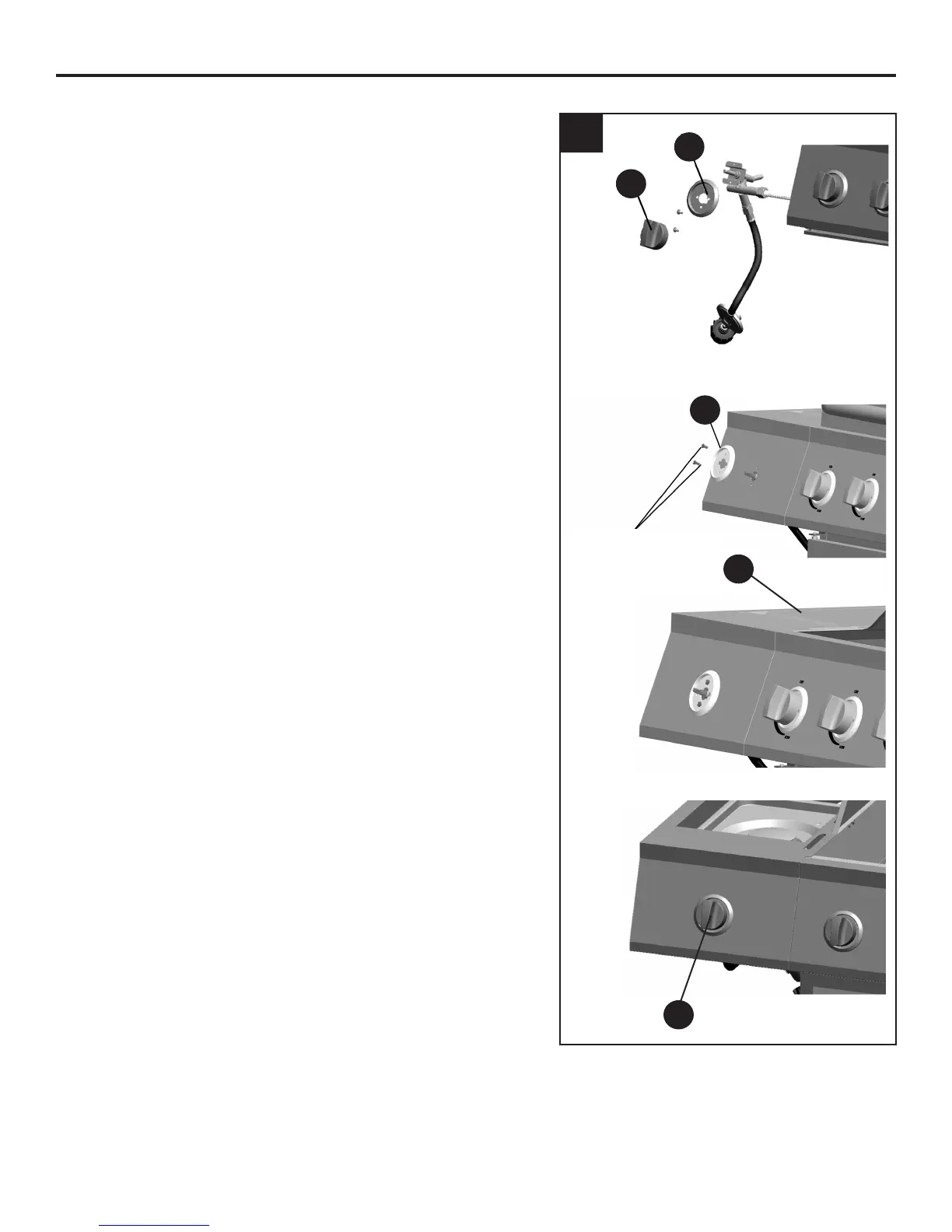

12. Retire premontados 2 tornillos de la
soporte en el montaje de la válvula del
quemador. Retire la perilla de control (O) del
fogón lateral pre-ensamblado y el bisel de la
perilla de control del fogón lateral (P), del
ensamble de válvula del fogón lateral. Asegure
el ensamble de válvula del fogón lateral y el
bisel de la perilla de control del fogón lateral
(P) a la mesa lateral, colocando el ensamble
de válvula del fogón lateral debajo de la mesa
lateral, y deslizando el vástago de la válvula
a través del hueco en el frente de la mesa
lateral, manténgalo en su lugar. Coloque el
bisel de la manija de control del fogón lateral
(P) sobre el vástago de la válvula por la parte
de afuera del frente de la mesa lateral,
alineando los huecos en el bisel con los
huecos en el ensamble de válvula. Asegúrelo
volviendo a colocar los tornillos que se habían
retirado previamente. Apriete los tornillos.
Deslice la perilla de control del fogón lateral
(O) sobre el vástago de la válvula.
12
O
P
P
O
T
Los tornillos retirados
previamente
