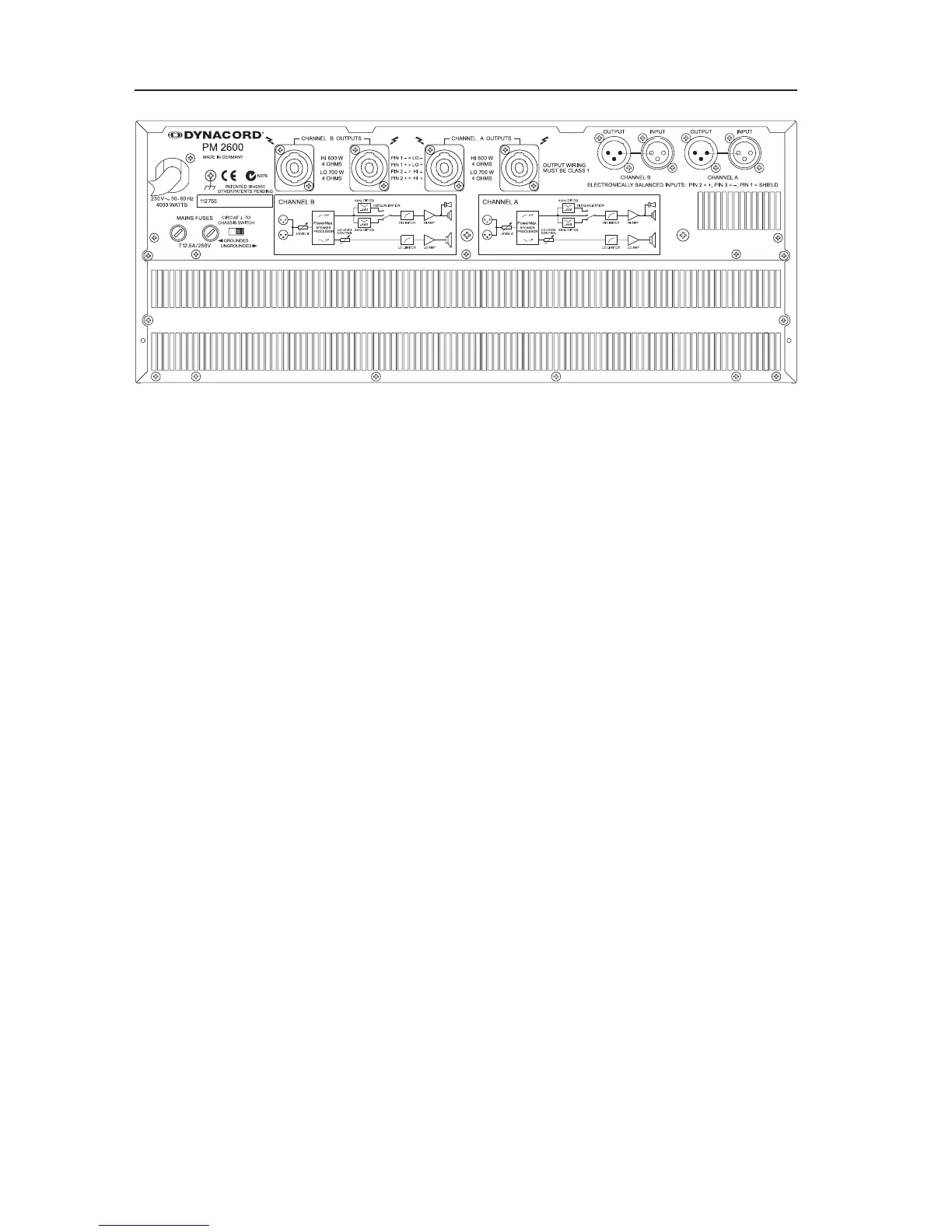

ARRIERE
Fusibles secteur des amplicateurs de puissance LO (Voies A/B)
Le fusible gauche protège l’alimentation secteur des amplicateurs de puissance basse (LO) dans les deux voies A et B.
Fusibles secteur des amplicateurs de puissance HI (Voies A/B)
Le fusible droit protège l’alimentation secteur des amplicateurs de puissance médium-aigu (MID-HI) dans les deux
voies A et B.
Interrupteur de mise à la masse (Ground-Lif)
Cet interrupteur sépare électriquement l’enceinte du potentiel de masse permettant d’éviter les “boucles de masse”. Les
boucles de masse apparaissent lorsque plusieurs appareils sont reliés à la terre via les prises secteur, puis installés
dans un système de rack via un contact direct avec le métal, et via le blindage des lignes LF connectées.
Vis de masse
La vis de masse se trouve à côté de l’interrupteur de mise à la masse. Lorsque le PM2600 est intégré dans une armoire
de rack, cette vis sert à établir une liaison avec une “ barre de masse”. Chaque fois que plusieurs appareils sont instal-
lés dans une armoire de rack, ils doivent être reliés à une masse commune, puisque leur face avant laquée évite les
interconnexions électriques entre les boîtiers.
