Connecteurs de sortie de l’amplicateur de puissance

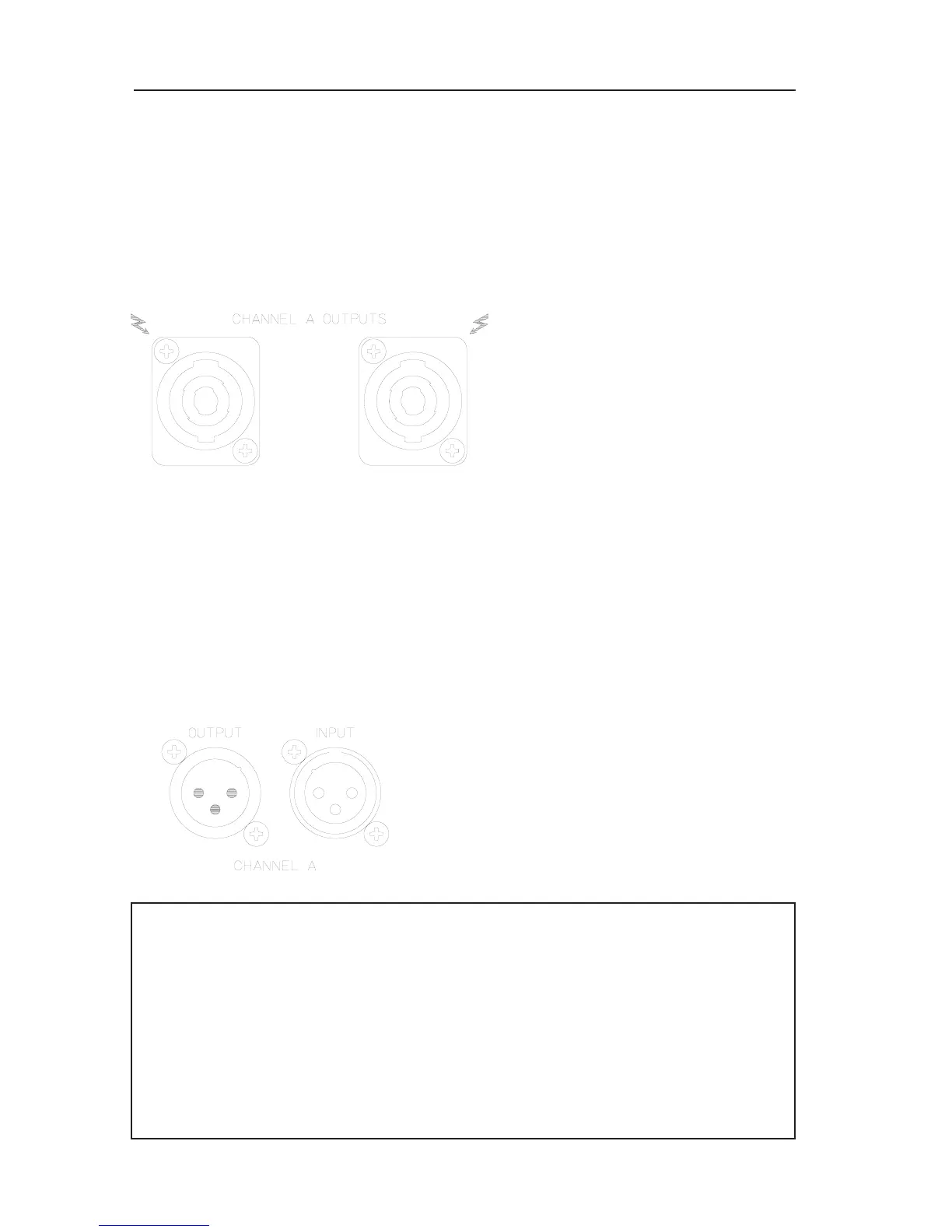

Les voies A (gauche) et B (droite) de l’amplicateur de puissance sont munies de 2 connecteurs de sortie séparés
reliés en parallèle. Les sorties des voies LO de l’amplicateur sont présentes aux broches 1+ et 1- alors que les voies
MID-HI de l’amplicateur sont présentes aux broches 2+ et 2-.
Assignation des broches des connecteurs de sortie
BROCHE 1+ = LO +
BROCHE 1- = LO -
BROCHE 2+ = HI +
BROCHE 2- = HI -
Connecteurs d’entrée de l’amplicateur de puissance
Chaque connecteur d’entrée de type XLR fournit une prise reliée en parallèle offrant la possibilité de connecter le signal
d’entrée via des amplicateurs de puissance externes supplémentaires.
Les entrées de l’amplicateur de puissance sont symétrisées électroniquement. L’assignation de leurs broches est
conforme au standard IEC 268.
Assignation des broches des connecteurs d’entrée de type XLR
BROCHE 1: BLINDAGE
BROCHE 2: a, +
BROCHE 3: b, -
Les entrées sont symétrisées électroniquement.
Bien que de nombreuses consoles de mixage soient équipées de connecteurs de sortie de type
XLR, le plus souvent le cheminement réel du signal et l’assignation des broches est asymétrique.
Si une console de mixage ayant des sorties asymétriques est connecté au PM2600, vous avez
le choix entre deux alternatives : soit ponter les broches 1 et 3 des connecteurs d’entrée de
l’amplicateur de puissance, soit déconnecter la broche 3 sur la prise du cordon de connexion.
Lorsque des signaux audio passent d’appareils asymétriques à des appareils symétriques via la
broche 3 (b, -, “point froid”) et 2 (a, +, “point chaud”), un bourdonnement et un bruit d’interférence
HF peuvent se produire, ce qui peut endommager gravement votre amplicateur de puissance
et/ou les haut-parleurs connectés.
