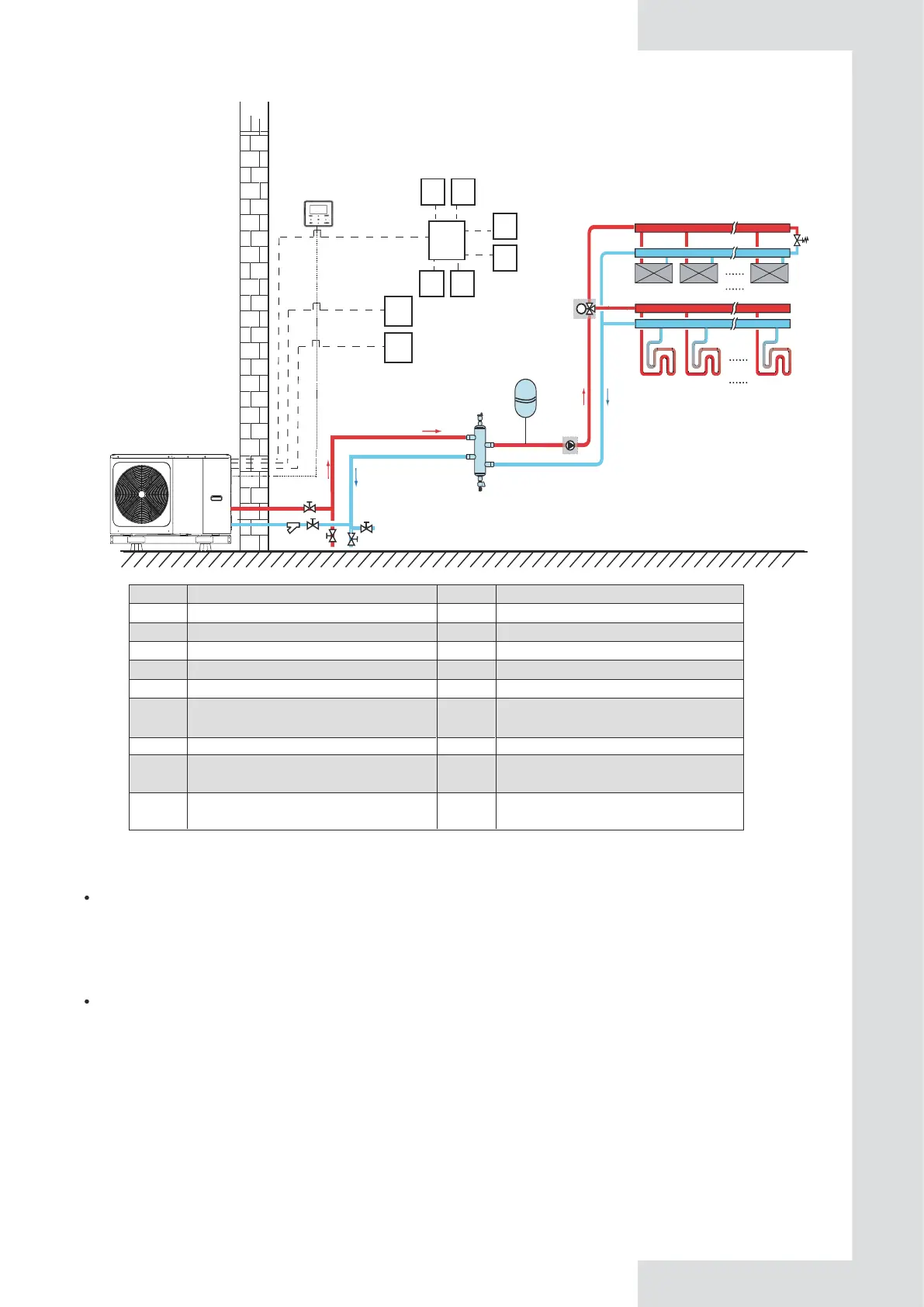

8.2.2 Control de configuración de modo
Código Unidad de montaje Código Unidad de montaje
1 Unidad principal
2
Interfaz de usuario
16
Válvula de desagüe
4
Tanque de equilibrio
19
Colector/distribuidor
4.1
Válvula de descarga automática
20
Válvula de derivación
4.2
Válvula de desagüe
21
Placa de transferencia de termostato
5
P_o: Bomba de circulación exterior
RT
1…7
Termostatos de sala de bajo voltaje
22
SV2: válvula de 3 vías
RT8
Termostato de pared de alto voltaje
10
Vaso de expansión
FHL
1…
n
Bucle de calefacción por suelo radiante
12 Filtro
FCU
1...n
Calefacción de espacio
El modo de calefacción o refrigeración se configura a través del termostato de pared, y la temperatura del agua se
configura en la interfaz de usuario.
1) Si se cierra cualquier “CL” en todos los termostatos, el sistema se configura en modo refrigeración. 2) Si se cierra
“HL” de los termostatos y se abre “CL”, el sistema se configura en calefacción.
Funcionamiento de las bombas de circulación
1) Cuando el sistema está en refrigeración, es decir, si algún “CL” de los termostatos se cierra, SV2 se
mantiene apagado y P_o empieza a funcionar;
2) Cuando el sistema está en modo calefacción, es decir, si uno o más “HL” se cierran y se abren todos
los “CL”, SV2 se mantiene encendido y P_o comienza a funcionar.
4
4.2
4.1
10
Exterior
1
FCU1 FCUnFCU2
FHL1 FHL2 FHLn
19
19
20
5
22
M
Interior
RT2 RT3
21
RT4
RT5
RT7
RT6
RT8
RT1
2
17
15
16
14
12
14
16
14
Válvula de cierre
Unidad de fancoil
