EAS Electric ETH080VMA - Aplicación

15
Código
Unidad de montaje
Código
Unidad de montaje
1 14
15 2
16
4
19
4.1
21
4.2
RT 1…7
5
RT8
10
FHL
1…n
12
Calefacción de espacio
Control de zona única: el encendido y apagado de la unidad lo controla el termostato de pared, y el modo calefacción
o refrigeración y la temperatura de salida de agua se configuran en la interfaz de usuario. El sistema se enciende
cuando se cierra algún “HL” en todos los termostatos. Cuando se abren todos los “HL”, el sistema se apaga.
Funcionamiento de las bombas de circulación
Cuando el sistema se enciende, lo que significa que cualquier “HL” de todos los termostatos se cierra, P_o se pone en
marcha. Cuando el sistema se apaga, lo que significa que todos los “HL” se cierran, P_o deja de funcionar.
5
4
4.2
4.1
10
FHL1 FHL2 FHLn
19
8.2 Aplicación 2
TERMOSTATO DE PARED EL control por zonas del espacio en refrigeración o calefacción se deben configurar en
la interfaz de usuario. Se puede configurar de tres formas: CONFIGURACIÓN DE MODO/ZONA ÚNICA/DOBLE
ZONA. La unidad interior se puede conectar a un termostato de pared de alto voltaje y a uno de bajo voltaje.
También se puede conectar a un módulo hidráulico, al cual se pueden conectar otros seis termostatos. Consulte el
apartado “TERMOSTATO DE PARED" del manual de instalación para ver el cableado.

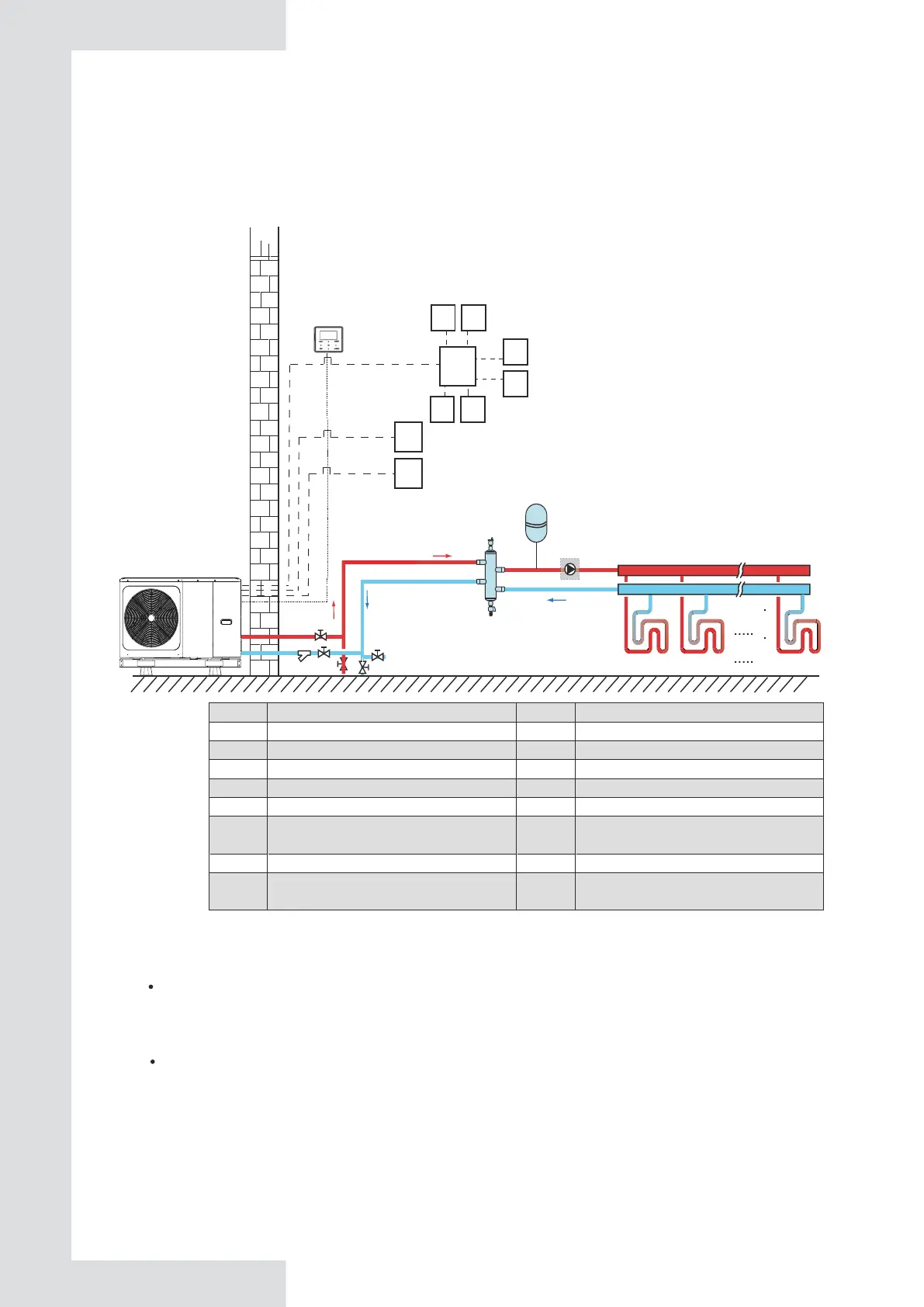

8.2.1 Control de una zona
Exterior
1
Interior
RT2 RT3
21
RT4
RT5
RT7
RT6
RT8
RT1
Modbus
15
16
14
12
14
2
16
Unidad exterior
Interfaz de usuario
Tanque de equilibrio
Válvula de descarga automática
Válvula de desagüe
P_o: Bomba de circulación
Vaso de expansión
Filtro
Válvula de cierre
Válvula de llenado
Válvula de desagüe
Colector distribuidor
Módulo hidráulico
Termostatos de pared de bajo voltaje
Termostato de pared de alto voltaje
Bucles de calefacción de suelo radiante
V.1
