9 RESUMEN DE LA UNIDAD

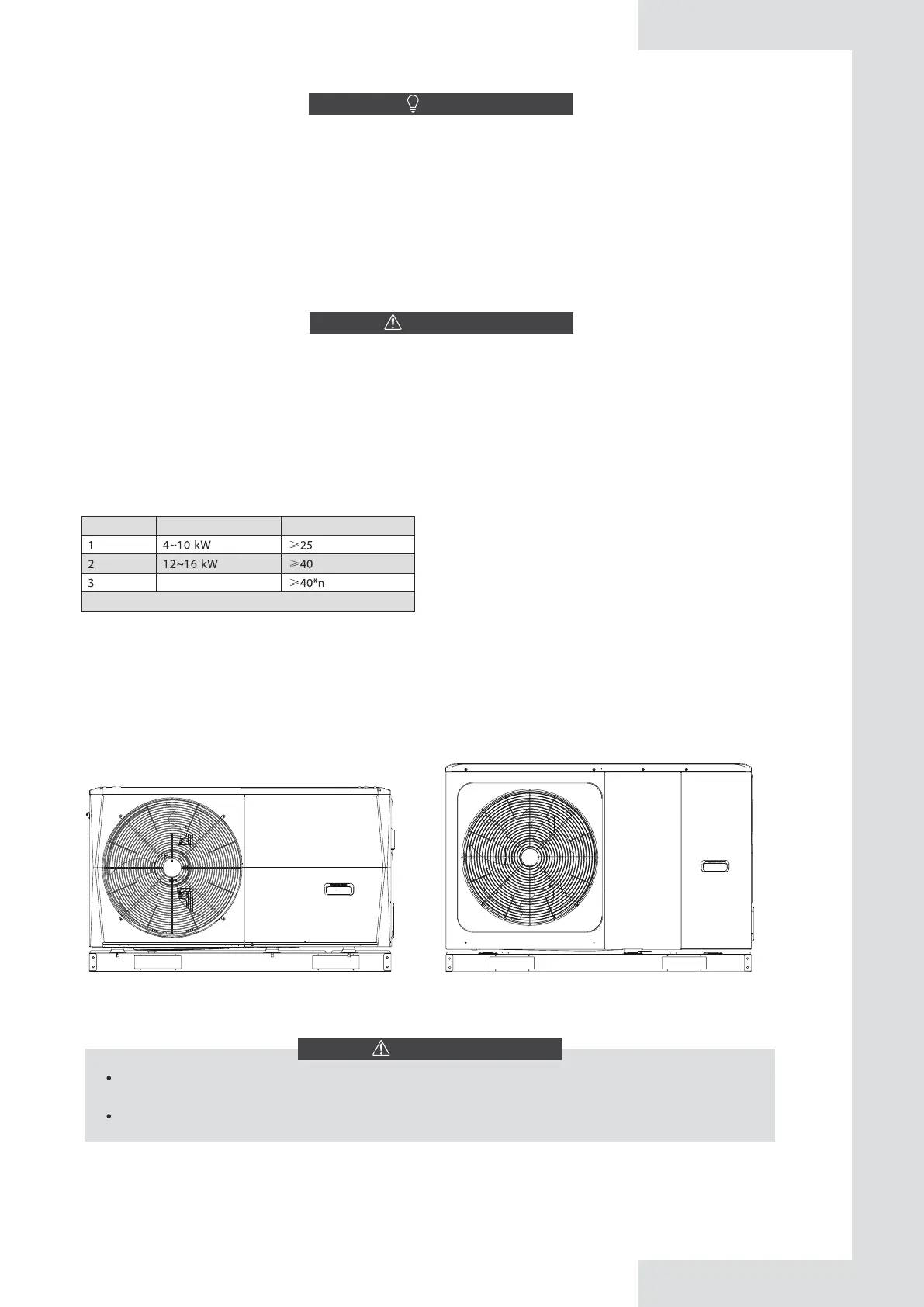

9.1 Desmontaje de la unidad
ADVERTENCIA
Desconecte toda la energía, es decir, la fuente de alimentación de la unidad y el calentador auxiliar y la fuente
de alimentación del tanque de agua caliente sanitaria (si corresponde), antes de quitar las puertas 1 y 2.
Las piezas del interior de la unidad pueden estar calientes.
Puerta 1
Para acceder al compresor y las
partes eléctricas.
Puerta 1
Puerta 2 Para acceder al compartimiento
hidráulico y las partes eléctricas.
Para acceder al compresor y las
partes eléctricas y al
compartimiento hidráulico
4/6kW
8/10/12/14/16kW
1 1 2
NOTA
1) Puede instalarse un máximo de 6 unidades en cascada. Una de ellas será la unidad maestra y el resto son unidades esclavas.
Se distinguen según si están conectadas al mando por cable al encenderse. La unidad con el mando por cable es la maestra, y las
que no tengan conexión a un mando por cable son unidades esclavas. Las unidades maestras son las únicas que pueden funcionar
en modo ACS. Durante la instalación, compruebe el diagrama del sistema en cascada y determine cuál es la unidad maestra. Antes
de la puesta en marcha, retire todos los mandos por cable de las unidades esclavas.
2) SV1, SV2, SV3, P_O, P_C, P_S, T1, T5, TW2, Tbt1, Tbt2, Tsolar, SL1SL2, AHS, TBH y la interfaz de usuario sólo deben
conectarse a sus terminales correspondientes en la placa principal de la unidad maestra. Consulte 9.3.1 y 9.7.6.
3) El sistema tiene una función de autodireccionamiento. Tras la puesta en marcha inicial, la unidad maestra asignará direcciones a
las unidades esclavas, que las conservarán. Al volver a encender, las unidades esclavas seguirán usando estas direcciones y no
hace falta volver a direccionarlas.
4) Si ocurre un error Hd, consulte el apartado 13.4.
5) Es recomendable usar un sistema de retorno de agua inverso para evitar un desequilibrio hidráulico entre cada unidad en un
sistema paralelo.
ATENCIÓN
1) En un sistema de cascada, el sensor Tbt1 debe conectarse a la unidad maestra y configurar Tbt1 como válida en la interfaz de
usuario (véase 10.6.16) o las unidades esclavas no funcionarán.
2) Si la bomba de circulación exterior se tiene que conectar en serie en un sistema donde el cabezal de la bomba de agua
interna, se recomienda instalar la bomba de circulación exterior después del tanque de equilibrio.
3) Compruebe que el intervalo máximo de tiempo de encendido de todas las unidades no excede los 2 minutos, o se superará el
tiempo límito para buscar y asignar direcciones, lo que puede provocar que las unidade esclavas no comuniquen
correctamente y se muestre un error Hd.
4) Se puede instalar un máximo de 6 unidades en cascada en un sistema.
5) La tubería de salida de cada unidad debe ir equipada con una válvula de derivación.
3.4 Requisito de volumen del tanque de equilibrio
NO.
Modelo
Tanque de equilibrio (L)
Sistema paralelo
n: Números de la unidad exterior
