EAS Electric ETH080VMA - Introducción General

05
La unidad tiene una función de prevención de
congelamiento que utiliza la bomba de calor o el
calentador auxiliar (Modelo personalizado) para mantener
el sistema de agua a salvo del congelamiento en
cualquier condición. Dado que puede ocurrir un corte de
energía estando la unidad desatendida, se sugiere usar
un interruptor de flujo anticongelante en los sistemas de
agua. (Consulte 9.4 "Tuberías de agua").
Tanque de agua caliente sanitaria
Se puede conectar un tanque de ACS (con o sin
calentador de refuerzo) a la unidad.
Los requisitos del tanque varían según la unidad y
el material del intercambiador de calor.
1) Capacidad de la bomba de calor
2) Capacidad calorífica requerida (según ubicación)
3) Capacidad calorífica adicional proporcionada por el
calefactor auxiliar.
El calentador de refuerzo debe instalarse por debajo
del sensor de temperatura (T5).
El intercambiador de calor (resistencia) debe instalarse
por debajo del sensor de temperatura.
La longitud de la tubería entre la unidad exterior y el
tanque debe ser inferior a 5 metros.
Tbivalente
Temperatura exterior
Capacidad/carga
③
②
①
Sensor de
temperatura(T5)
Resistencia
Salida
Calentador de
refuerzo (TBH)
Entrada

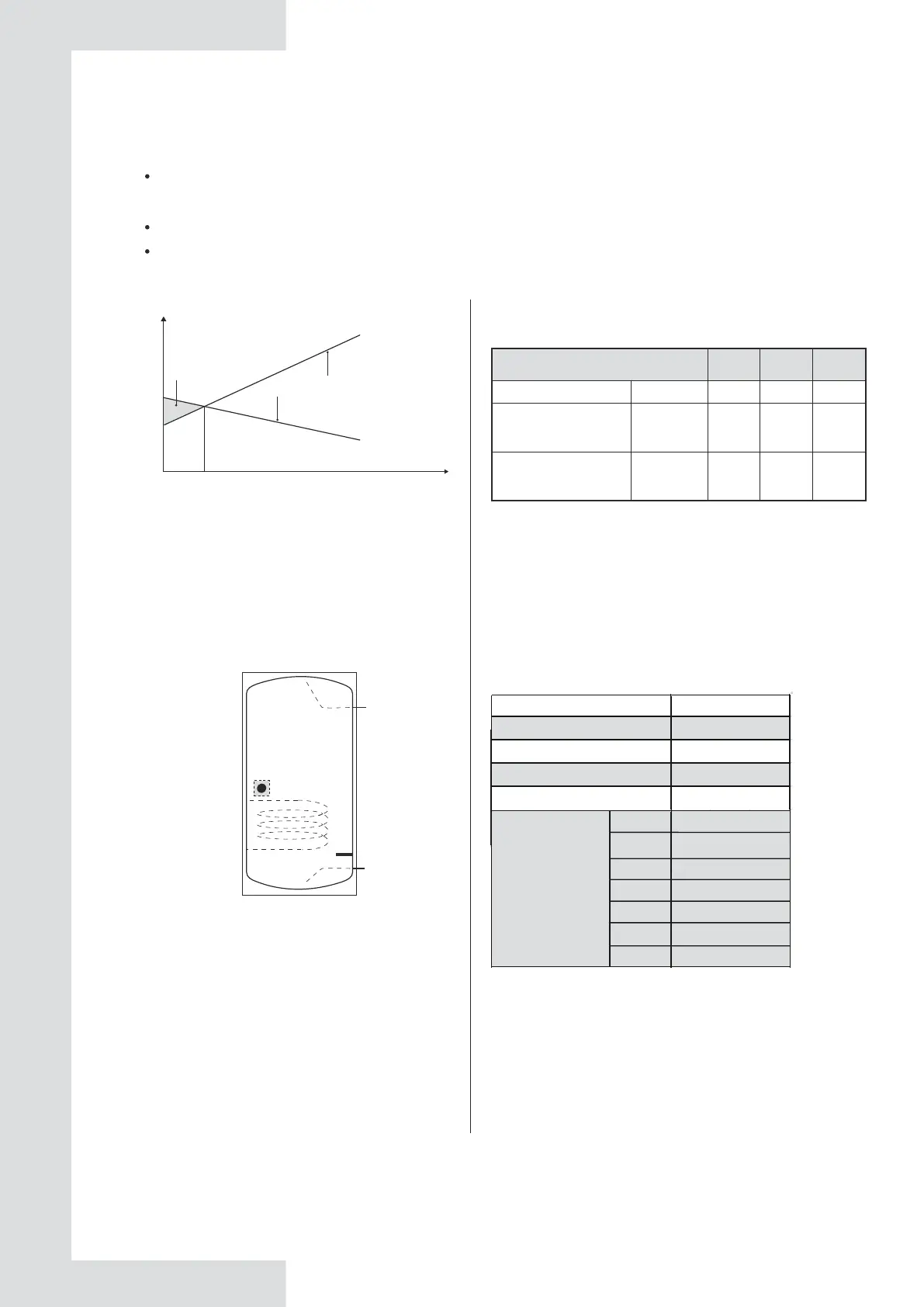

2. INTRODUCCIÓN GENERAL
Estas unidades se utilizan tanto para aplicaciones de calefacción y refrigeración como para depósitos de agua caliente
sanitaria. Se pueden combinar con unidades fan coil, suelo radiante, radiadores de alta eficiencia de baja temperatura,
depósitos de agua caliente sanitaria y kits solares, que se suministran aparte.
La unidad viene equipada con un mando por cable.
Si elige la unidad con calentador auxiliar incorporado, el calentador puede aumentar la capacidad de calefacción si la
temperatura exterior desciende mucho. El calentador auxiliar también sirve como respaldo en caso de fallos y para proteger
contra congelamiento la tubería de agua exterior durante el invierno.
Tanque
Intercambiador
de calor
ºC
4~6kW 8~10kW
Volumen del tanque/L
Área de intercambio de
calor/m
2
(Resistencia
de acero inoxidable)
Área de intercambio de
calor/m
2
(Resistencia
cerámica
Recomendado
Mínimo
Mínimo
Modelo
100~250
1.4
2.0
150~300
1.4
2.0
200~500
1.6
2.5
12~16kW
Termostato de pared (suministrado en obra)
El termostato de pared se puede conectar a la unidad (el
termostato de pared debe mantenerse alejado de la fuente de
calor al seleccionar el lugar de instalación).
Kit solar para depósito de agua caliente sanitaria
(suministrado en obra) Se puede conectar un kit solar opcional
a la unidad.
Rango de operación
Agua saliente (Calefacción)
Agua saliente (Refrigeración)
Temperatura ambiente
Presión de agua
ACS
+12 ~ +65℃
+5 ~ +25℃
+12 ~ +60℃
-25 ~ +43℃
0.1~0.3MPa(g)
Caudal de agua
4kW
6kW
0.40~0.85m
3
/h
0.40~1.25m
3
/h
8kW
0.40~1.65m
3
/h
10kW
0.40~2.00m
3
/h
12kW
0.70~2.50m
3
/h
14kW
0.70~2.75m
3
/h
16kW
0.70~3.00m
3
/h
V.1
