EAS Electric ETH080VMA - Page 32

29

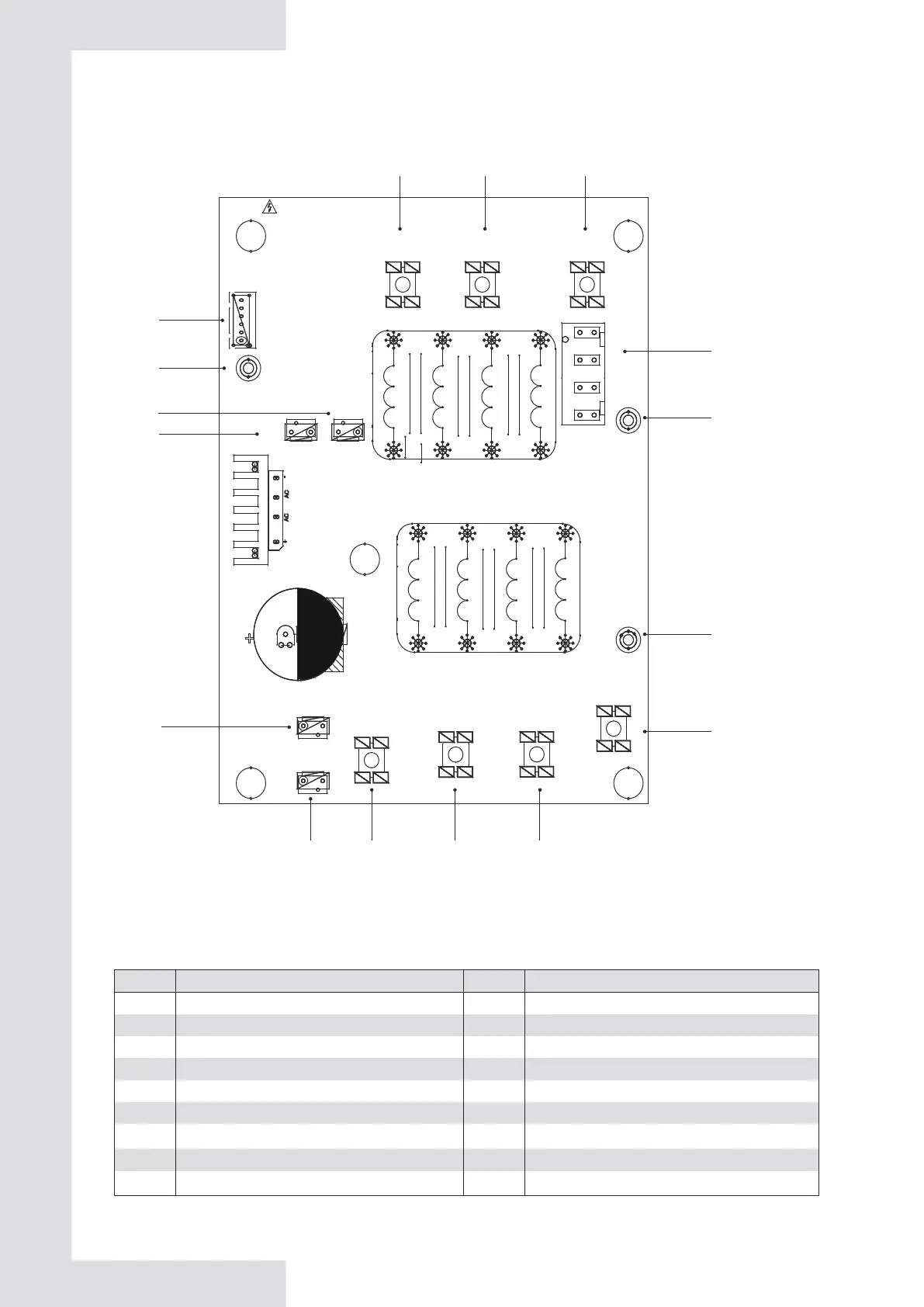

3) PCB C, placa de filtro
PCB C Trifásica 12/14/16kW
PE1
PE2
PE3
CN202
CN201CN200CN203
CN204 CN205 CN206
CN212
CN211
CN8
CN213
CN214
CN30
2
5
4 3
6
13
12
7
8
9
10
11
14
15
1
16
Unidad de montaje Unidad de montaje
Código Código
1
2
3
4
5
6
7
9
10
11
Alimentación L3 (CN200)
Alimentación L2 (CN201)
Alimentación L1(L1)
Alimentación N (CN203)
Reservado (CN211)
Alimentación para la placa de control (CN30)
Filtro de energía L1(L1’)
Filtro de energía L2(L2’)
Filtro de energía L3(L3’)
12
8
13
14
15
16
Terminal de alimentación 310VDC (CN212)
Toma de tierra (PE3)
Terminal toma de tierra (PE1)
Terminal toma de tierra (PE2)
Terminal de alimentación del módulo inverter (CN214)
Terminal para reactor FAN (CN213)
Terminal de comunicación con PCB B (CN8)
V.1
