50

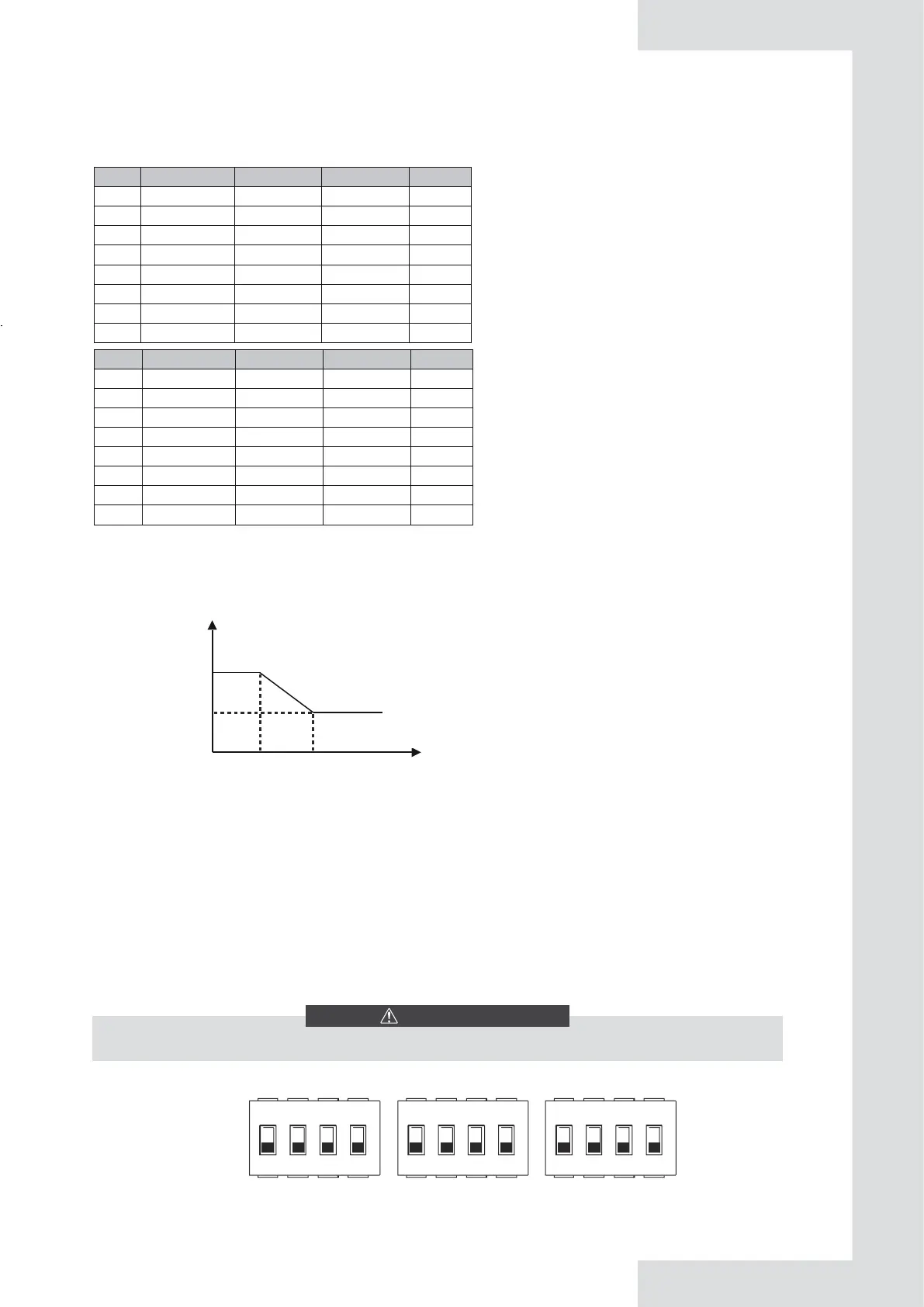

Curvas de temperatura para modo refrigeración
Apague la fuente de alimentación antes de realizar cualquier cambio en la configuración del interruptor DIP.
ADVERTENCIA
La curva de configuración automática es la novena curva, la novena curva se puede configurar de la siguiente manera:
Estado: En la configuración del mando por cable, si T4C2 <T4C1, intercambie su valor; si T1SETC1 <T1SETC2,
entonces intercambie su valor.
10.2 Resumen de ajustes de los switches DIP
10.2.1 Ajuste de función
Los interruptores DIP S1, S2 y S4 están ubicados en la placa del módulo hidráulico de control principal (consulte "9.3.1
Placa de control principal del módulo hidráulico").
1 2 3 4 1 2 3 4
S1 S2
ONOFF
1 2 3 4
S4
T4 - 10≤ T4＜15 15≤ T4＜22 22≤ T4＜30 30≤ T4
1- T1S 16 11 8 5
2- T1S 17 12 9 6
3- T1S 18 13 10 7
4- T1S 19 14 11 8
5- T1S 20 15 12 9
6- T1S 21 16 13 10
7- T1S 22 17 14 11
8- T1S 23 18 15 12
T4 - 10≤ T4＜15 15≤ T4＜22 22≤ T4＜30 30≤ T4
1- T1S 20 18 17 16
2- T1S 21 19 18 17
3- T1S 22 20 19 17
4- T1S 23 21 19 18
5- T1S 24 21 20 18
6- T1S 24 22 20 19
7- T1S 25 22 21 19
8- T1S 25 23 21 20
T4C1
T4C2
T1SETC
2
T1SETC1
T4
T
1S (T1S2)
V.1
