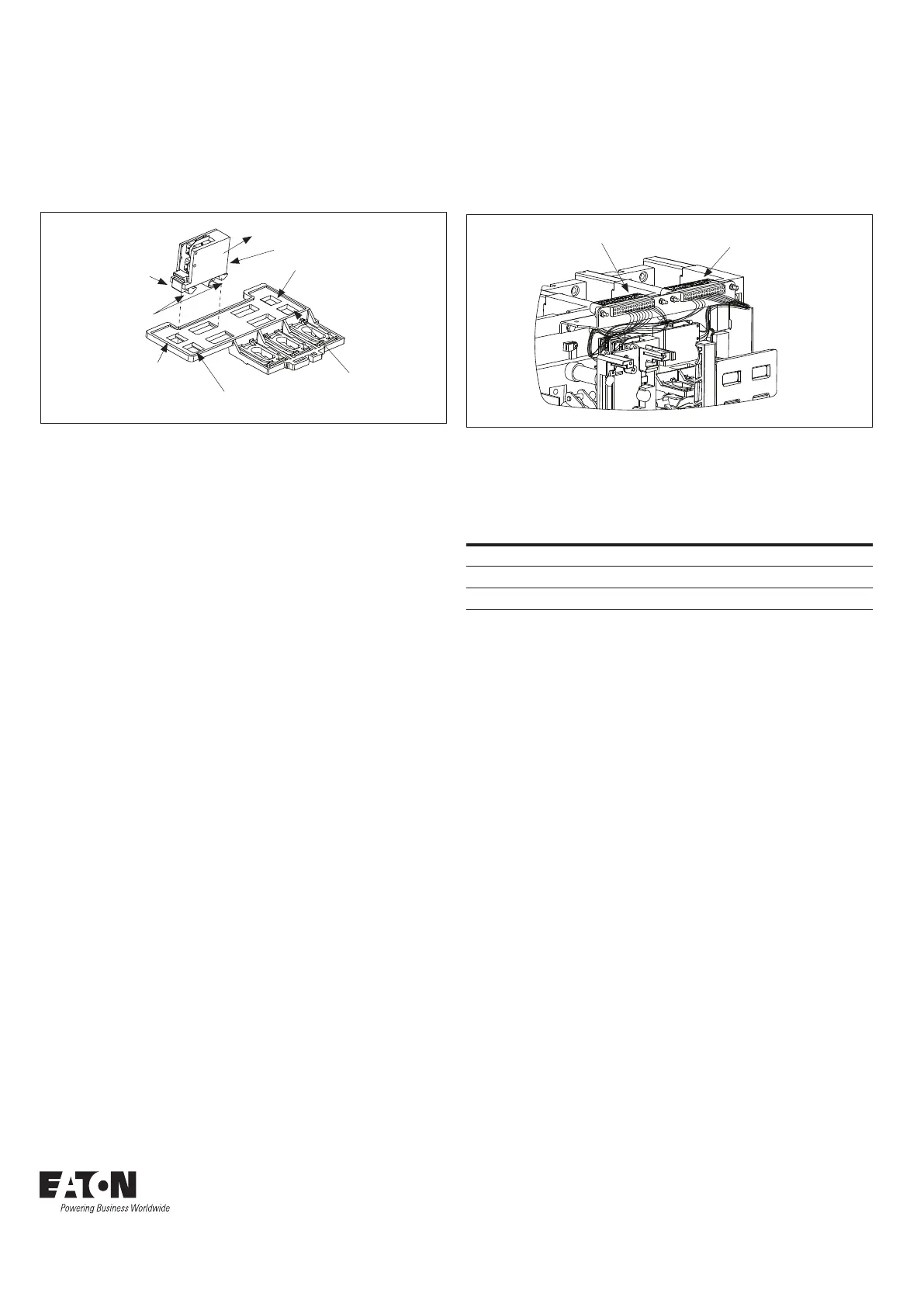

Schritt 3: Schieben Sie den Sperrschieber nach oben. Setzen Sie
die Füße des Hilfsschalters in die Öffnungen. Schieben Sie den
Hilfsschalter in die Arretierung und verrasten Sie den Sperrschieber.
Abbildung 2. Schritt 3
nnmerkung:A Die Gesamtanzahl der Hilfsschalter und Arbeitsstromauslöser
kann nicht höher als vier sein.
Einsetzen und einrasten
Hilfsschalter
Position zweiter
Hilfsschalter
Befestigungsplatte
Position dritter Hilfsschalter
Position erster
Hilfsschalter
Füße
Sperrschieber
entsperren
Schritt 4: Verdrahten Sie die Hilfsschalter mit den
Steuerleitungsanschlüssen wie in Tabelle 1 und auf den
entsprechenden Kabelmarkierungen angegeben.
Abbildung 3. Schritt 4
nnmerkung:A Führen Sie die Kabel sicher um bewegliche Teile herum.
Tabelle 1. Verdrahtung IZM-AS
Hilfsschalter IZM32/IZM63/IZM97/IZM99 IZM20/IZM93
#1 B20-B27 B20-B27
#2 A27-A30, B16-B19 A19-A26
#3 A19-A26 —
Schritt 5: Schrauben Sie die Frontabdeckung wieder an.
Steuerleitungsanschluss A
Steuerleitungsanschluss B
