Gültig ab Mai 2010 2C15999H02
05/10 AWA1230-2445
Hilfsschalter IZM-AS…
WARNUNG
(1) DIE INSTANDHALTUNG DARF NUR DURCH
ENTSPRECHEND ELEKTRONTECHNISCH
QUALIFIZIERTES PERSONAL ERFOLGEN.
(2) VOR BEGINN DER ARBEITEN MUSS DER
SPANNUNGSFREIE ZUSTAND DER SCHALTANLAGE
HERGESTELLT UND WÄHREND DER ARBEITEN
SICHERGESTELLT SEIN.
(3) SCHALTER IN AUSFAHRTECHNIK MÜSSEN
IN TRENNSTELLUNG GEFAHREN WERDEN.
(4) DIE SCHALTER SIND AUF AUS ZU STELLEN
UND DER FEDERSPEICHER IST ZU ENTSPANNEN.
BEIM BETRIEB ELEKTRISCHER GERÄTE STEHEN
ZWANGSLÄUFIG BESTIMMTE TEILE DIESER
GERÄTE UNTER GEFÄHRLICHER SPANNUNG.
UNSACHGEMÄßER UMGANG MIT DIESEN GERÄTEN
KANN DESHALB ZU TOD ODER SCHWEREN
KÖRPERVERLETZUNGEN SOWIE ERHEBLICHEN
SACHSCHÄDEN FÜHREN.
WARNUNG
BEACHTEN SIE BEI INSTANDHALTUNGSMAßNAHMEN
AN DIESEM GERÄT ALLE IN DIESER AWA UND AUF
DEM PRODUKT SELBST AUFGEFÜHRTEN HINWEISE.
DIE FÜNF SICHERHEITSREGELN SIND EINZUHALTEN:
– FREISCHALTEN
– GEGEN WIEDEREINSCHALTEN SICHERN
– SPANNUNGSFREIHEIT FESTSTELLEN
– ERDEN UND KURZSCHLIEßEN
– BENACHBARTE, UNTER SPANNUNG STEHENDE
TEILE ABDECKEN ODER ABSCHRANKEN
DAS GERÄT IST VOM NETZ ZU TRENNEN. ES DÜRFEN
NUR VOM HERSTELLER ZUGELASSENE ERSATZTEILE
VERWENDET WERDEN. DIE VORGESCHRIEBENEN
WARTUNGSINTERVALLE SOWIE DIE ANWEISUNGEN
FÜR REPARATUR UND AUSTAUSCH SIND UNBEDINGT
EINZUHALTEN, UM SCHÄDEN AN PERSONEN UND
ANLAGEN ZU VERMEIDEN.
Abschnitt 1: Allgemeine
Informationen
Ein Hilfsschalter ist ein optionales Gerät, welches
anzeigt, ob der Leistungsschalter offen oder
geschlossen ist. Bis zu drei Hilfsschalter können
eingebaut werden. Jeder Hilfsschalter hat zwei
Schließ- und zwei Öffnerkontakte.
Abschnitt 2: Allgemeine
Informationen
Führen Sie die folgenden Schritte aus:
Schritt 1: Schrauben Sie die Halteschrauben von
der Frontabdeckung ab. Drücken Sie nun den
Antriebshandhebel herunter (ca. 45°) um
die Frontabdeckung abzunehmen.
Schritt 2: Kleben Sie den beiliegenden
Typenaufkleber auf die entsprechende Stelle
des Typenschildes.

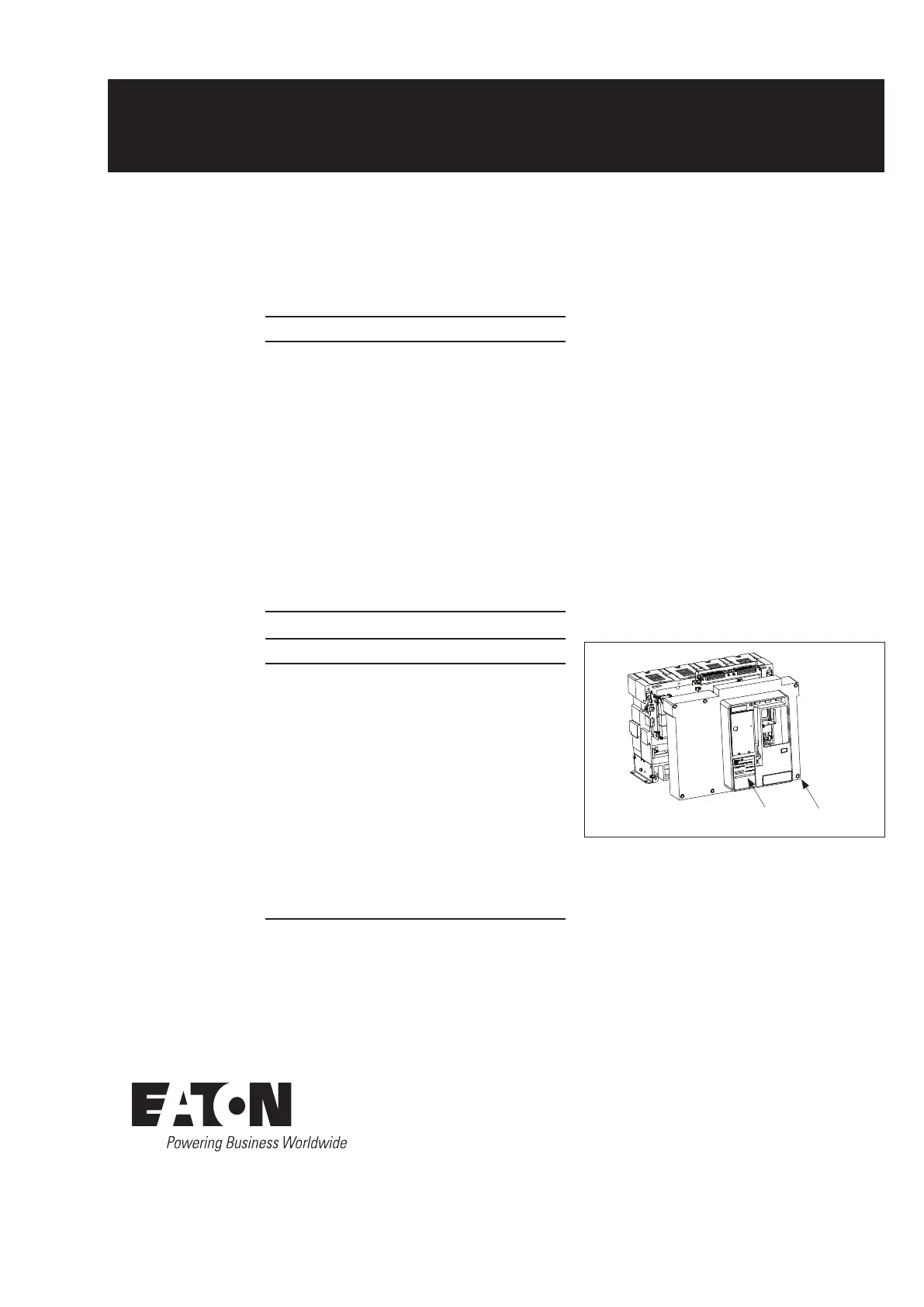

Abbildung 1. Schritte 1 und 2
Etikett
Schraube
