3. Réinstaller le panneau arrière/dissipateur thermique et serrer les neuf (9) vis de montage
à2,5N.m (22lb-po). S’assurer que le câblage ne s’est pas coincé lors de l’installation.
• Remplacer les vis endommagées ou manquantes du couvercle. N’utiliser que des vis
enacier inoxydable de 10-24 x 0,75po pour le panneau.
4. Pour les derniers ajustements verticaux, desserrer les boulons à œil de l’étrier du réflecteur afin
de le positionner dans le bon angle. Voir la figure3.
REMARQUE: L’angle d’installation de l’étrier peut varier de 45degrés vers l’arrière à 60degrés
vers l’avant.
5. Faire pivoter le boîtier du réflecteur dans la position voulue.
6. Serrer les deux (2) boulons à œil 1/2-13 à 61N.m (45lb-pi).
7. Serrer deux (2) boulons marqueurs d’angle 5/16-18 à 15,6N.m (138lb-po).
8. Mettre sous tension.
AVERTISSEMENT
Pour éviter l’allumage des atmosphères dangereuses ou la surchauffe
du réflecteur:
Ne pas placer le réflecteur au-delà des limites de la plage cible.
IF1848 • 03/19 © Eaton’s Crouse-Hinds Division, 2019 Page2

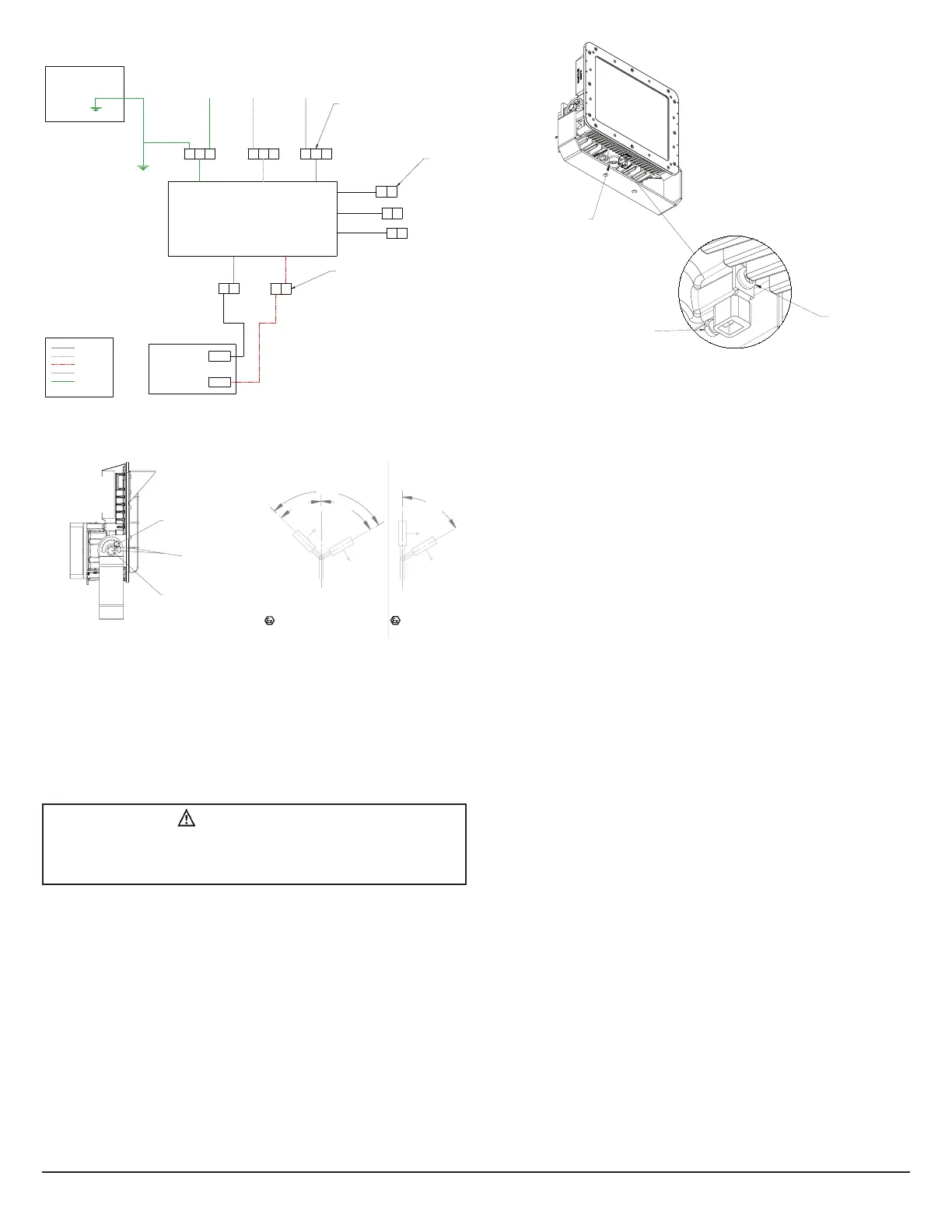

SCHÉMA DE CÂBLAGE
Figure2
FIL D’ALIMENTATION
PHASE
NEUTRE
POSITIF
NÉGATIF
TERRE
P1 -
P4 +
CARTE DE
CIRCUITS
IMPRIMÉS
DEL 1
- (BLEU)
+ (ROUGE)
N
(BLANC)
P
(NOIR)
N P
SORTIE
ENTRÉE
PILOTE
CONDUCTEURS DU GRADATEUR
SIGNAL DE 0 À 10 VCC
10 V = 100 % DE LA PUISSANCE
LUMINEUSE DE SORTIE
T
(VERT)
VERT/JAUNE
BLANC
(CC+)
NOIR
(CC-)
VIOLET (+)
GRIS (-)
P
N T
T
(JAUNE/ROUGE)
(JAUNE/NOIR)
2 X
CONNECTEUR
BOUT-À-BOUT
À 2 PÔLES
3 X
CONNECTEUR
BOUT-À-BOUT
À 3 PÔLES
NOIR/BLANC
DISSIPATEUR
THERMIQUE
3 X
CONNECTEUR
BOUT-À-BOUT
À 2 PÔLES
Emplacement
du fil d’entrée
B
Emplacement de la patte
de mise à la terre
(serrer à un couple
de 2,8 N.m. [25 lb-po])
Vis de montage
(serrer à un
couple de 2,2
N.m. [19 lb-po])
Emplacement du
ld’entrée
Emplacement de la patte de
miseàla terre
(serrer à un couple de
2,82N.m [25lb-po])
Vis de montage
(serrer à un
couple de
2,15N.m
[19lb-po])
Figure4
INSTRUCTIONS D’INSTALLATION DE LA MISE À LA TERRE EXTERNE
1. Dévisser la fixation de la patte de mise à la terre illustrée à la figure4.
2. Installer le fil de mise à la terre dénudé (1,27cm [0,5po]) dans la patte de mise à la terre.
3. Serrer au couple la fixation de la patte de mise à la terre sur le fil de mise à la terre. Serrer
àuncouple de 2,8N.m (25lb-po), comme le montre la figure4.
ENTRETIEN
• Effectuer régulièrement des inspections visuelles, électriques et mécaniques. La fréquence
des inspections dépend de l’environnement et de l’intensité de l’utilisation. Il est toutefois
recommandé d’effectuer une inspection au moins une fois par an. Nous recommandons un
programme d’entretien électrique préventif conforme au bulletin NFPA70B de la National Fire
Protection Association: «Recommended Practice for Electrical Equipment Maintenance»
(www.nfpa.org).
• Les lentilles doivent être nettoyées à intervalles réguliers pour s’assurer d’un bon éclairage
continu. Pour les nettoyer, essuyer les lentilles à l’aide d’un chiffon humide et propre.
Au besoin, utiliser un savon doux ou un nettoyant liquide, comme ColliniteNCF ou Duco
n

7. Nepas utiliser d’abrasif ni de nettoyant fortement alcalin ou acide, car ils pourraient
endommager les lentilles.
• Inspecter visuellement les fils ou les autres composants afin de détecter les signes de
décoloration indiquant une surchauffe, les pièces endommagées et la présence d’eau ou
de corrosion à l’intérieur, ce qui indiquerait une fuite. Remplacer tous les composants usés,
endommagés ou défectueux, et nettoyer les joints d’étanchéité avant de remettre le luminaire
sous tension.
• Faire des vérifications électriques pour s’assurer que toutes les connexions sont propres et
serrées.
• Faires des vérifications mécaniques pour s’assurer que toutes les pièces sont bien montées.
PIÈCES DE RECHANGE
Les réflecteurs à DEL Champ de Crouse-Hinds sont conçus pour fournir un éclairage fiable pendant
de nombreuses années. Toutefois, si vous avez besoin de pièces de rechange, vous pouvez vous
en procurer chez votre distributeur Crouse-Hinds autorisé. Vous pouvez aussi obtenir de l’aide en
communiquant avec votre représentant commercial ou avec le département du service des ventes
Crouse-Hinds (adresse: 1201 Wolf Street, Syracuse, New York 13208; téléphone: 1-866-764-5454).
BOULONS À ŒIL
1/2-13 BOLT
BOULON MARQUEUR
D’ANGLE 5/16-18
DESSERRER LES BOULONS
POUR AJUSTER L’ANGLE
DU RÉFLECTEUR
Figure3
105°
45° 60°
60°
Ex IIG Ex ec IIcT* GC
Ex IID Ex tb IIcT* Db
