3SF-3LSF-3PF-3LPF – 19
son dictados por las normas EN 60079-10 y EN
1127-1.
4.2. LUGARES CON PRESENCIA DE GAS, VA-
PORES O NUBES INFLAMABLES
en base a las disposicines técnicas y legislativas
la escogencia del tipo di bomba debe tener en
cuenta los siguientes factores:
- Clasificación del grupo: minas (grupo I), instala-
ciones de superficie (grupo II);
- Classificación de la zona: 0, 1, 2 (para las cuales
son idoneos aparatos respectivamente de cate-
goría 1, 2, 3);
- Características de las substancias inflamables
presentes bajo la forma gaseosa, vapores o
nubes;
- Tipo de temperatura: T1, T2, T3, T4, T5, T6 (defi-
ne la temperatura del encendido de los gases).
5. DATOS DE LA PLACA DE
SEGURIDAD
En la placa estandard, los datos indicados son
aquellos funcionales; en la placa suplementaria
se encuentran las informaciones necesarias en
referencia a la utilización en lugares con peligro
de explosión.
5.1. DESCRIPCION DE LA PLACA SUPLEMEN-
TARIA (FIG. 1)
1) Modelo de la bomba;
2) Número de serie (el número de serie identifica
el lugar de producción, la fecha y el número
progresivo);
3) Codigo de la bomba;
4) Demarcación suplementaria:
5.2. DESCRIPCION DE LAS SEGNALES SUPLE-
MENTARIAS
Señal comunitaria relativa a la proteción
contra explosiones (en cumplimiento con la DIN
40012 Apendice A).
II 2 G Bomba para equipos de superficie (grupo II)
con presencia de gas (G), vapores y nubes de ca-
tegoría 2, idoneas para zona 1 y con rebundancia
hacia la zona 2.

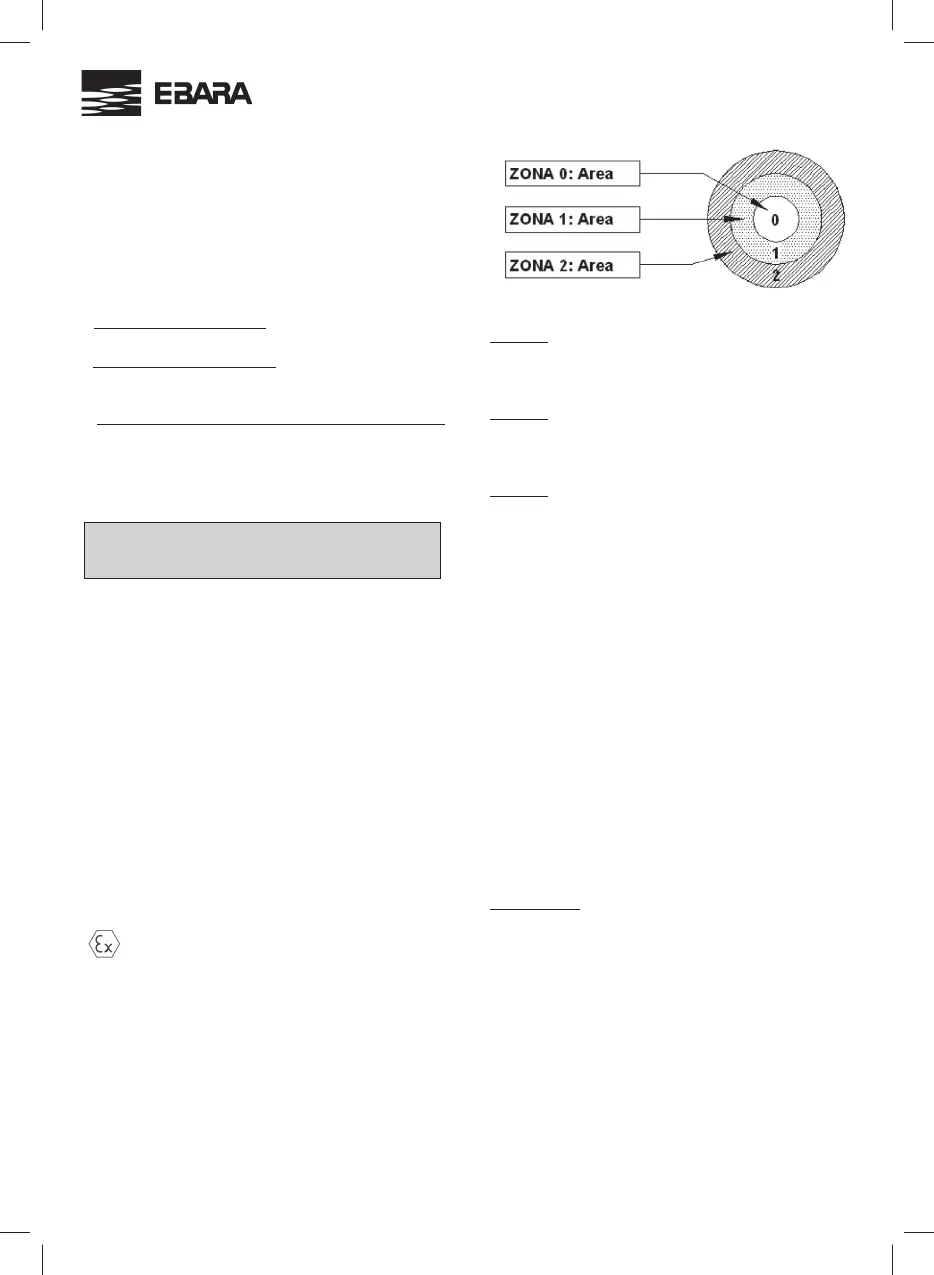

ZONA 0
Area con atmosfera explosiva, donde la compo-
sición es de una mezcla de gases o vapores, por
periodos largos o constantes
ZONA 1
Area donde, en situaciones normales, se puede
formar una atmósfera explosiva de gases o va-
pores
ZONA 2
Área en donde en un desenvolvimiento normal
es difícil que se forme una atmósfera explosiva
compuesta por mezclas de gases o vapores y si
esto ocurriese solo pudiese subsistir por un breve
período de tiempo.
El responsable del establecimiento es el encarga-
do de definir las zonas en que se pueden formar
atmósferas explosivas y elegir los instrumentos
adecuados para cada zonas; a su vez se encargará
de controlar las condiciones de las instalaciones,
la manutención y funcionamiento de los aparatos.
EEx simbolo que indica las bombas proyectadas
y producidas bajos los estandares y normativas
Europeas
c k b estos simbolos leterales especifican il tipo
di proteccion
En particular
c – seguridad constructiva .
k – protección por inmersion en liquido (es una
forma de proteccion donde las fuentes de
cebado son ineficaces o son separadas de la
’atmosfera explosiva, sumergiendolas en un
líquido de protección.
b – proteccion a travez del control de la fuente del
cebador.
IIC grupo de substancias
