10

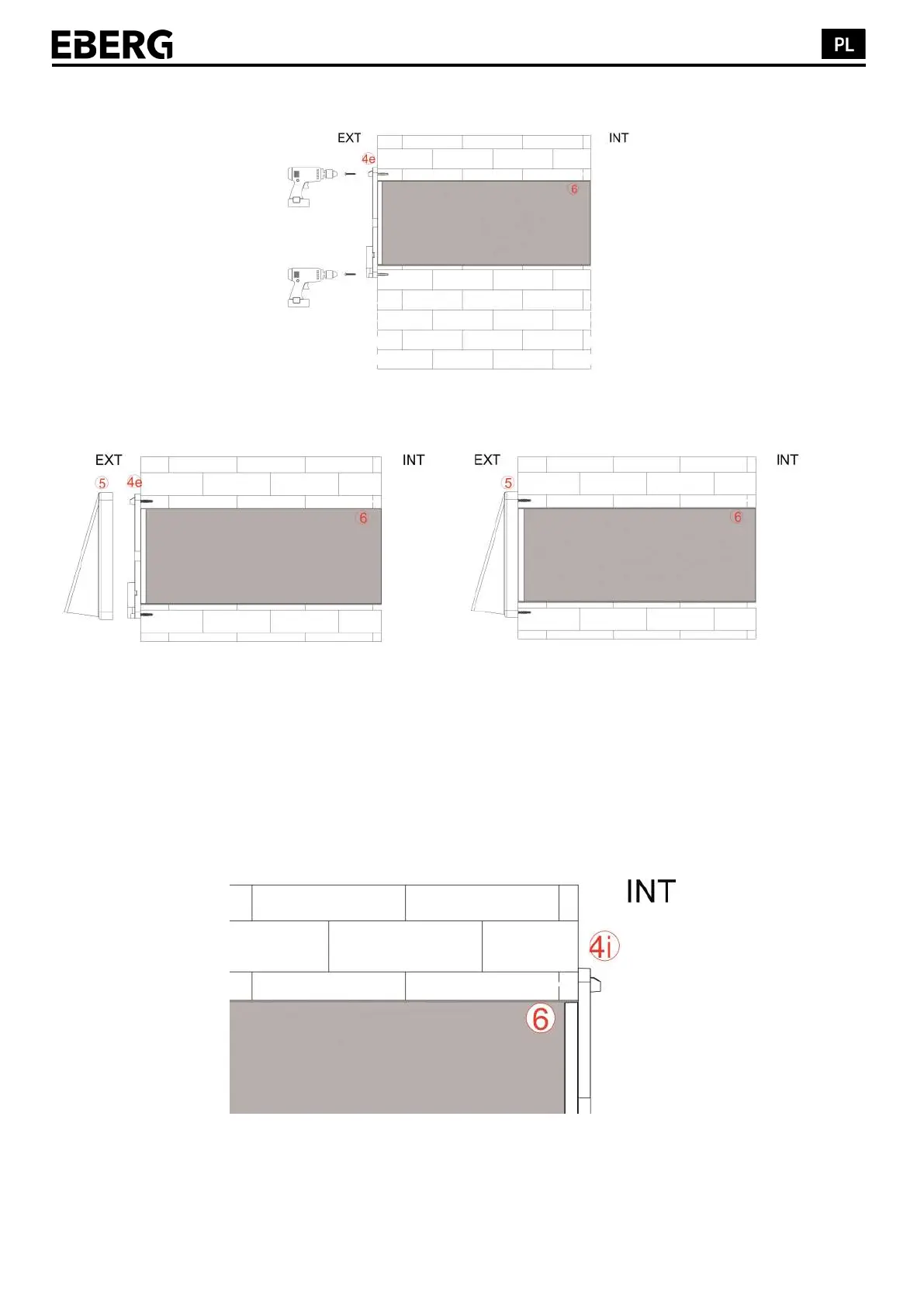

Przy pomocy wkrętów przytwierdź zewnętrzną płytę montażową (4e) do ściany zewnętrznej.
Zamocuj kratkę zewnętrzną (5) na płycie montażowej zewnętrznej (4e), jak pokazano na rysunku poniżej:
2) PODŁĄCZENIE ELEKTRYCZNE
Instalacja musi być przeprowadzona przez wykwalifikowany personel. Upewnij się, że napięcie dostępne w
pomieszczeniu jest zgodne z wartościami podanymi na tabliczce znamionowej rekuperatora.
Przed montażem upewnij się, że wyłącznik prądowy jest wyłączony i żaden z elementów instalacji nie jest pod
napięciem.
Ustal wersję urządzenia i dokładnie przeczytaj wszystkie instrukcje, które dotyczą podłączenia elektrycznego tej
wersji.
Zamontuj płytę montażową wewnętrzną (4i) w kanale (6) po wewnętrznej stronie ściany, jak pokazano na rysunku
powyżej.
