2b) WERSJA EBERG REQU+
PODŁĄCZENIE ZASILANIA
Zanim przystąpisz do podłączenia, upewnij się, że kable (kabel fazowy i neutralny) są w odpowiednim miejscu na
ścianie.
Upewnij się, że masz wszystkie niezbędne narzędzia do wykonania

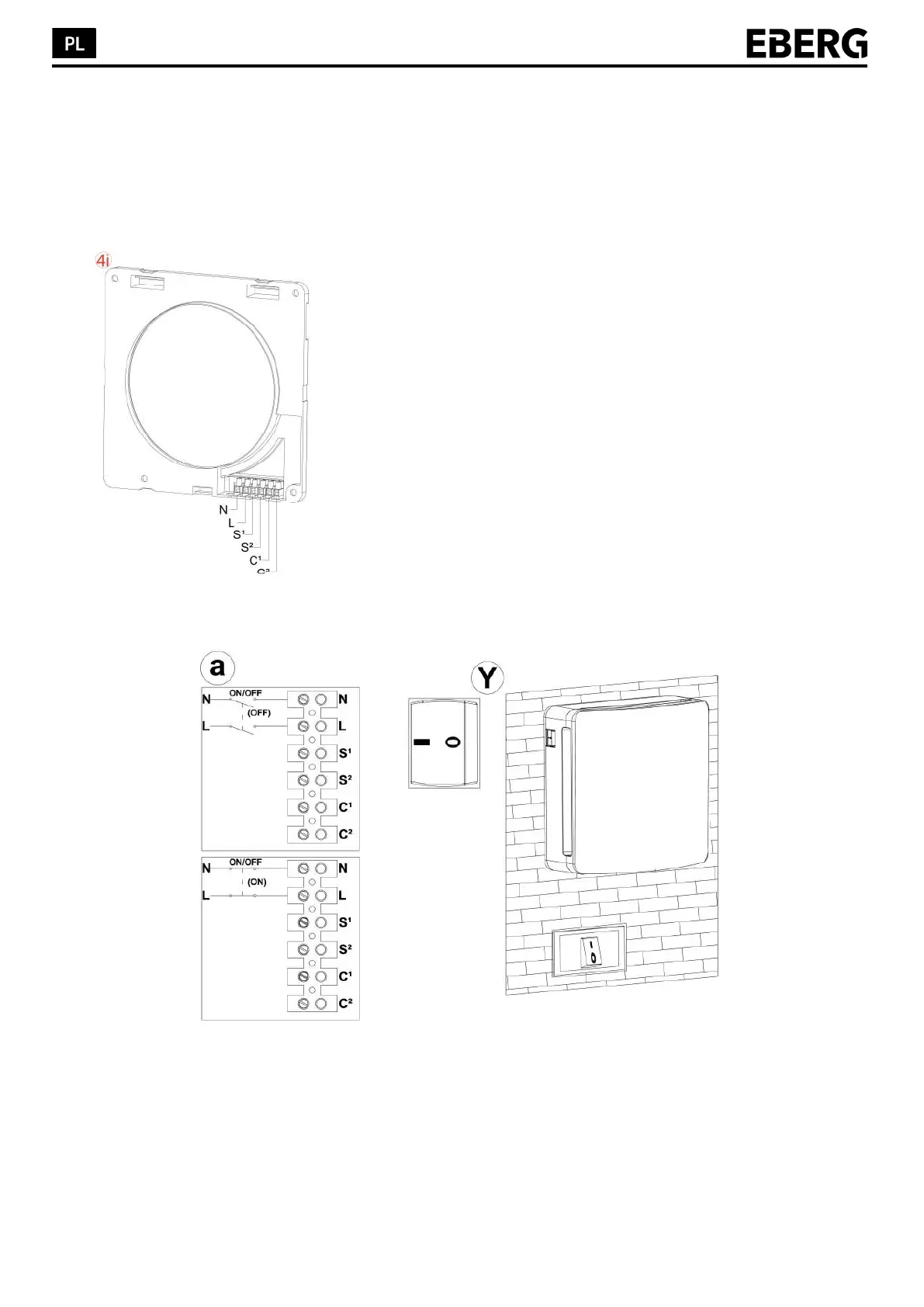

podłączenia elektrycznego. Podłącz kabel fazowy i neutralny do
terminala na płycie montażowej wewnętrznej (4i). Kable oznaczone
się jako L i N, jak pokazano na rysunku obok.
Możliwe jest wyprowadzenie włącznika na ścianę. By kontrolować
urządzenie przez wyłącznik zewnętrzny konieczne jest, aby
przełącznik na obudowie był ustawiony w pozycji 1, jak pokazano
rysunku (Y) poniżej.
Aby wyprowadzić wyłącznik na ścianę, należy podłączyć przełącznik
bipolarny (ON/OFF) do terminali L i N jak pokazano na schemacie
poniżej (a).
Urządzenie może być podłączone do domowej automatyki poprzez
wpięcie głównego zasilania do terminala włącznika ON/OFF.
Podłączenia powinny zostać wykonane jak pokazano poniżej:
