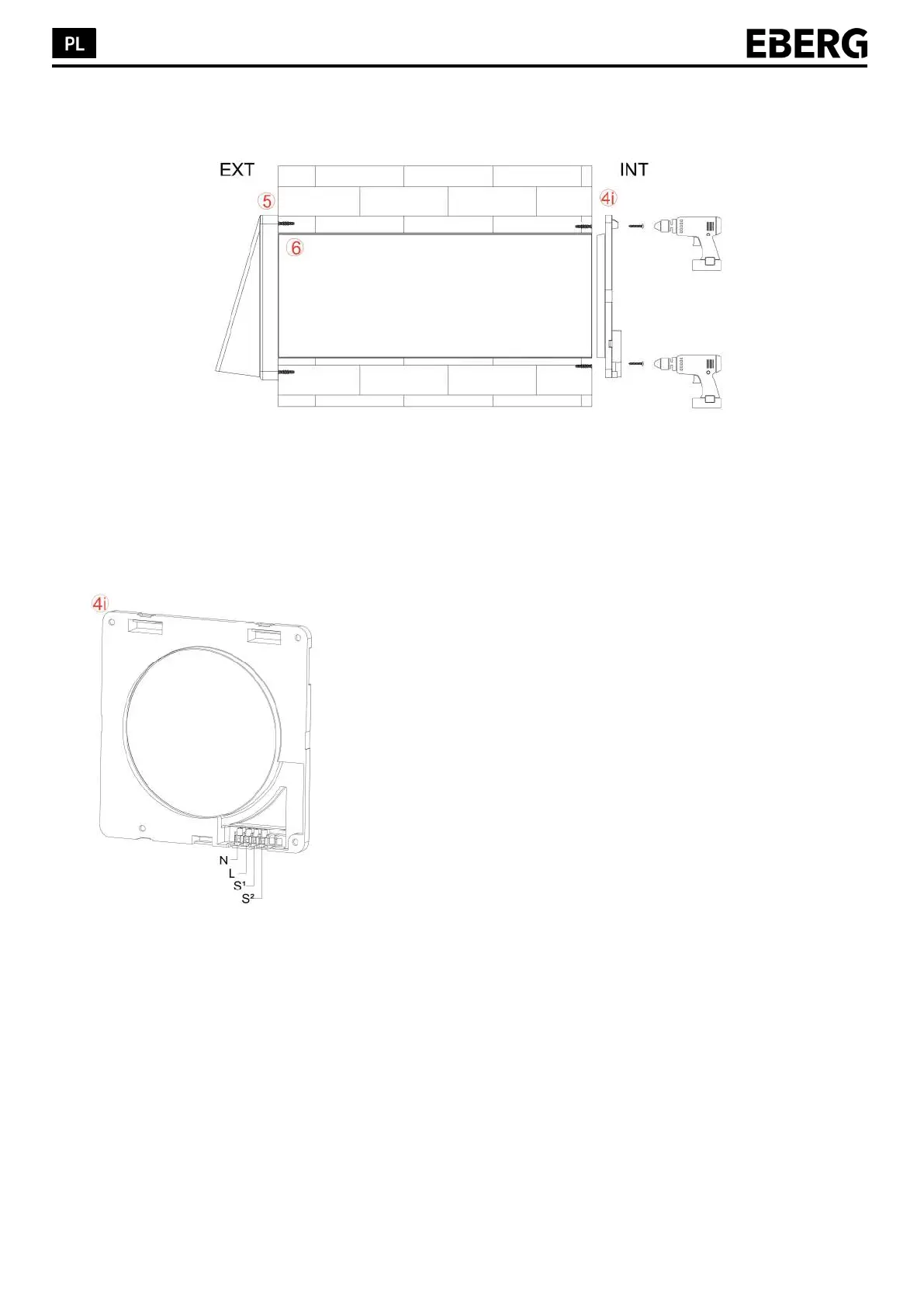

Przytwierdź płytę montażową wewnętrzną (4i) do ściany i wykonaj połączenie elektryczne tak, jak opisano to w
dalszej części tej instrukcji.
2a) WERSJA EBERG REQU
PODŁĄCZENIE BEZPOŚREDNIE
Zanim przystąpisz do podłączenia sprawdź, czy kable (kabel fazowy i neutralny) są w odpowiednim miejscu na
ścianie.
Upewnij się, że masz wszystkie niezbędne narzędzia do wykonania
podłączenia elektrycznego. Podłącz kabel fazowy i neutralny do
terminala na płycie montażowej wewnętrznej (4i). Kable oznaczone
się jako L i N, jak pokazano na rysunku obok.
STEROWANIE PRZEŁĄCZNIKIEM ŚCIENNYM
Możliwe jest wyprowadzenie włącznika i przełącznika biegów na ścianę. W pierwszej kolejności należy wykonać
wszystkie kroki opisane punkcie PODŁĄCZENIE BEZPOŚREDNIE.
By kontrolować urządzenie przez przełączniki zewnętrzne konieczne jest, aby przełączniki na obudowie były
ustawione w pozycji 1, jak pokazano rysunku (Y) poniżej.
Aby wyprowadzić wyłącznik (ON/OFF) na ścianę, należy podłączyć przełącznik bipolarny do terminali L i N według
poniższego schematu (a).
