ECG MK 124 - Opis Uređaja

HR/BIH
47
OPIS UREĐAJA
Glavni sastavni dijelovi [A]
1. Maska upravljačke ploče
2. Gornji poklopac
3. Lopatice za usmjeravanje struje zraka
4. Stražnji poklopac
5. Prednji poklopac
6. Okretni kotači
7. Sklop ispušnog crijeva
8. Sklop brtve za prozor
9. Daljinski upravljač
10. Stražnji poklopac
11. Umetak za EVA ltar
12. Ručka za namatanje kabela za napajanje
13. Ručka
14. Odvod toplog zraka
15. Ispust kondenzirane vode
16. CON ltar
17. Mrežica na usisu zraka
18. Čep za ispust
19. Kabel za napajanje
20. Utičnica kabela za napajanje
Daljinski upravljač [B]
1. TIMER: Pritisnite tipku kako biste podesili timer.
2. UP: Pritiskom na ovu tipku povećava se podešena temperatura ili vrijeme
3. POWER: Pritiskom na ovu tipku klima-uređaj se uključuje iisključuje.
4. FAN: Pritiskom na ovu tipku možete izabrati brzo, srednje ili sporo strujanje zraka.
5. DOWN: Pritiskom na ovu tipku smanjuje se podešena temperatura ili vrijeme
6. MODE: Pritiskom na ovu tipku prebacujete između načina rada hlađenja, strujanja zraka ili odvlaživanja.
7. °C<->°F: Pritiskom na ovu tipku prebacujete između odabira stupnjeva celzija ifahrenheita.
8. SWING: Ovom tipkom se upravlja lopaticama koje usmjeravaju zrak.
9. Zaslon
Prednji panel [C]
1. Tipka timera
2. Tipka za odabir brzine ventilatora
3. Tipka GORE
4. Zaslon
5. Tipka DOLJE
6. Tipka za odabir načina rada
7. Prekidač
8. Senzor daljinskog upravljača
Napomena: Tipke na uređaju imaju istu funkciju kao ione na daljinskom upravljaču. Prikaz ljestvice kojom
uređaj trenutno prikazuje temperaturu moguće je dobiti istodobnim pritiskom tipki vi V.
SMJEŠTAJ IUGRADNJA
Upozorenje:
• Prije korištenja pustite klima-uređaj neka odstoji najmanje dva sata uuspravnom
položaju. Uređaj se može lako premještati unutar prostorije. Za vrijeme
premještanja pazite da je uređaj stalno uuspravnom položaju ismjestite ga na
ravnu površinu. Klima-uređaj nemojte smjestiti ikoristiti u kupaonici ili vlažnim
prostorijama.
Smještaj
Uređaj postavite na ravnu podlogu pokraj prozora.

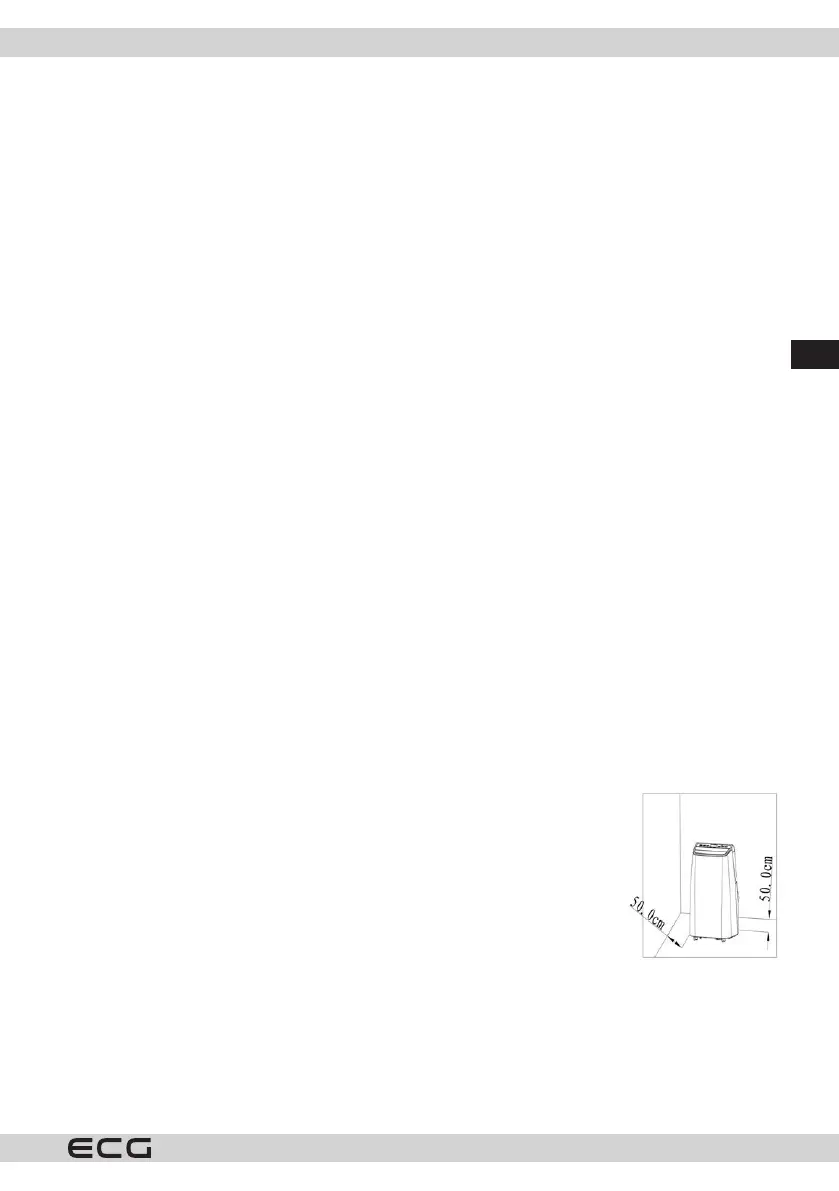

Kako bi osigurali dobru cirkulaciju zraka ioptimalan učinak, oko aparata bi trebalo biti
najmanje 50 cm slobodnog prostora.
Ugradnja imontaža
1. Postavite ispušno crijevo kako je prikazano udonjoj slici A. Okruglu spojnicu ispušnog crijeva navinite na
izlazni otvor vrućeg zraka na stražnjoj strani klima-uređaja.
2. Ugradite sklop brtve uprozor.
