SEADME KIRJELDUS
Põhikomponendid [A]
1. Juhtpaneel
2. Pealmine kaas
3. Õhuvoolu suunamislabad
4. Tagakate
5. Esikate
6. Iga suunas pöörlevad rattad
7. Väljalaskevooliku komplekt
8. Aknatihendi komplekt
9. Kaugjuhtimispult
10. Tagakate
11. EVA ltri paigalduskoht
12. Sissekeritava toitejuhtme hoidik
13. Käepide
14. Kuu õhu väljavooluava
15. Kondensaadi väljavooluava
16. CON lter
17. Õhu väljalaskeava võre
18. Tühjendusava kork
19. Toitejuhe
20. Toitejuhtme pistik
Kaugjuhtimispult [B]
1. AEGRELEE: Vajutage aegrelee seadistusnupule.
2. ÜLES: Vajutage seda nuppu temperatuuri või seadistatud aja suurendamiseks
3. TOIDE: Vajutage seda nuppu õhukonditsioneeri sisse või välja lülitamiseks.
4. VENTILAATOR: Vajutage nuppu kõrge, keskmise või madala kiirusega õhuvoolu valimiseks.
5. ALLA: Vajutage seda nuppu temperatuuri või seadistatud aja vähendamiseks.
6. REŽIIM: Vajutage seda nuppu jahutamise, õhuvoolu või kuivatamise vahel valimiseks.
7. °C<->°F: Vajutage seda nuppu Fahrenheiti ja Celsiuse temperatuuriskaala vahel lülitamiseks.
8. PÖÖRLEMINE: Selle nupu abil saab reguleerida õhuvoolulabade suunda.
9. Kuvar
Esipaneel [C]
1. Aegrelee nupp
2. Ventilaatori kiiruse nupp
3. ÜLES nupp
4. Kuvar
5. ALLA nupp
6. Režiimi valikunupp
7. Sees/väljas lüliti
8. Kaugjuhtimispuldi andur
Märkus: Seadme nuppudel on sama funktsioon, nagu ka kaugjuhtimispuldi nuppudel. Seadme
temperatuuriskaali kuvamist saab sisse lülitada nuppudevja Vsamaaegsel allavajutamisel.
PAIGUTAMINE JA PAIGALDAMINE
Tähelepanu:
• Laske õhukonditsioneeril seista püstises asendis vähemalt 2 tundi.
Õhukonditsioneeri saate ruumis vabalt liigutada. Õhukonditsioneeri liigutamisel
veenduge, et see on püstises asendis ja asub tasasel pinnal. Ärge paigutage ja
kasutage õhukonditsioneeri vannitoas või muudes niisketes kohtades.
Seadme paigaldamine
Paigutage seade tasasele põrandale akna lähedale.

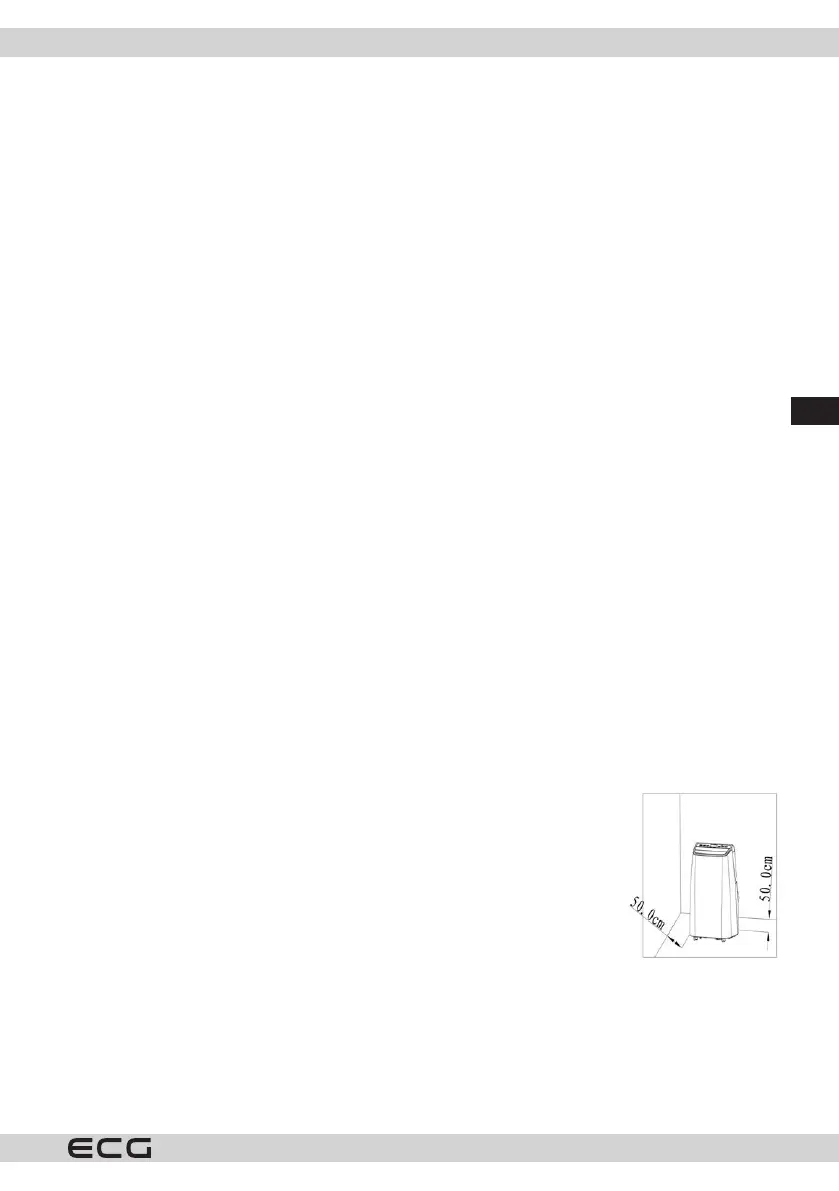

Õhu nõuetekohaseks ringluseks ja parimate tulemuste saavutamiseks tuleb seadme
ümber jätta vähemalt 50 cm vaba ruum.
Paigaldamine ja kokkupanek
1. Paigaldage väljalaskevoolik vastavalt joonisele A. Keerake väljalaskevooliku ümarliitmik õhukonditsioneeri
taga asuvasse kuuma õhu väljalaskeavasse.
2. Kinnitage tihenduslati komplekt akna külge.
3. Avage aken osaliselt ja paigaldage tihenduslatt akna külge nii, nagu on näidatud joonistel B ja C.
Komplekt tuleb paigaldada vertikaalselt või horisontaalselt. Paigaldage komplekti eraldi osad nii, et lati
mõlemad otsad on kokkupuutes aknaraamiga ja kinnitage komplekt selles asendis.
