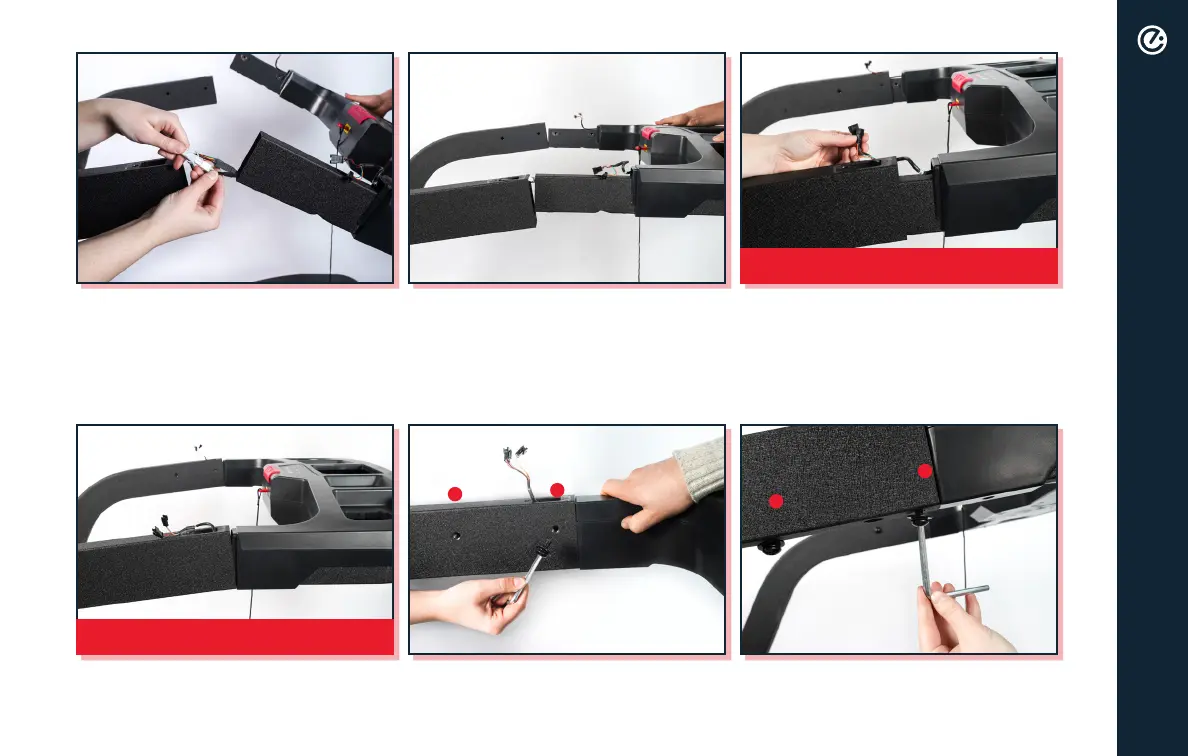

Mientras una persona sostiene la
consola cerca de la parte superior de
los montantes, la otra persona debe
conectar los cables correspondientes
del montante derecho con el lado
derecho de la consola.
Una vez conectados, vuelva a colocar
los cables con cuidado en el montante.
Inserte la consola hasta la mitad de
los montantes. Antes de insertarla
por completo, asegúrese de tirar del
cable superior en los lados izquierdo y
derecho desde la consola a través del
orificio superior del montante.
Inserte por completo la consola en
los montantes.
Asegúrese de que los orificios estén alineados, inserte el perno M10 con la
arandela de resorte M10. Ajuste los tornillos con una llave Allen de 6mm.
Repita para los montantes derecho e izquierdo.
¡TENGA CUIDADO DE NO
CORTAR LOS CABLES!
1
3
2
4
Montaje
¡TENGA CUIDADO DE NO
CORTAR LOS CABLES!
