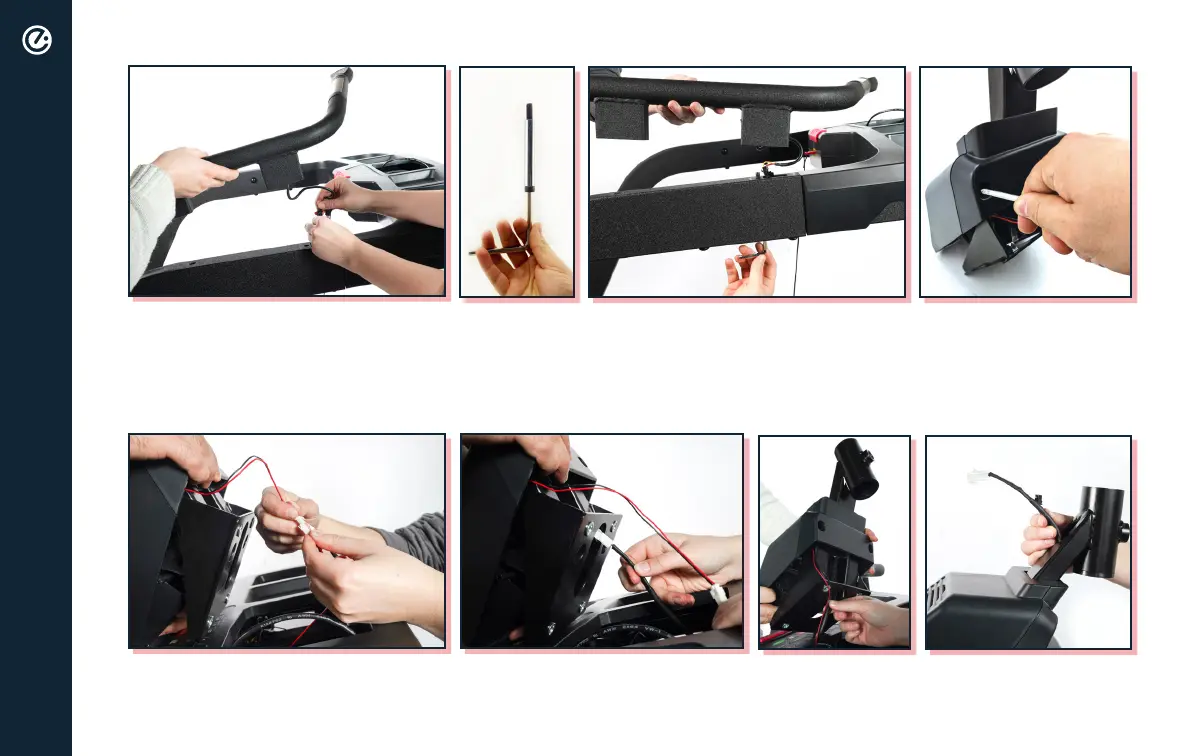

Para instalar el pasamanos derecho,
una persona debe sostener el
pasamanos, mientras la otra persona
conecta los cables de los montantes
con los cables del pasamanos.
Con el destornillador
Phillips, ajuste los tornillos
M4 de 16mm hasta que la
cubierta del ventilador esté
completamente asegurada a la
base de montaje de la pantalla.
Pase los otros dos cables a través de la base del montaje superior.
Inserte los tornillos de capuchón M8, la arandela de
resorte M8 y el buje hacia arriba a través de la parte
inferior del montante con la llave Allen de 6mm y
ajuste al pasamanos. Repita los pasos para instalar el
pasamanos izquierdo.
Para instalar la base de montaje de la
tableta, primero una los conectores de
cables rojo y negro correspondientes de
la placa de base de la tableta y la consola.
Montaje
NOTA: AL MENOS 2 PERSONAS DEBEN REALIZAR EL MONTAJE.
