Montaje

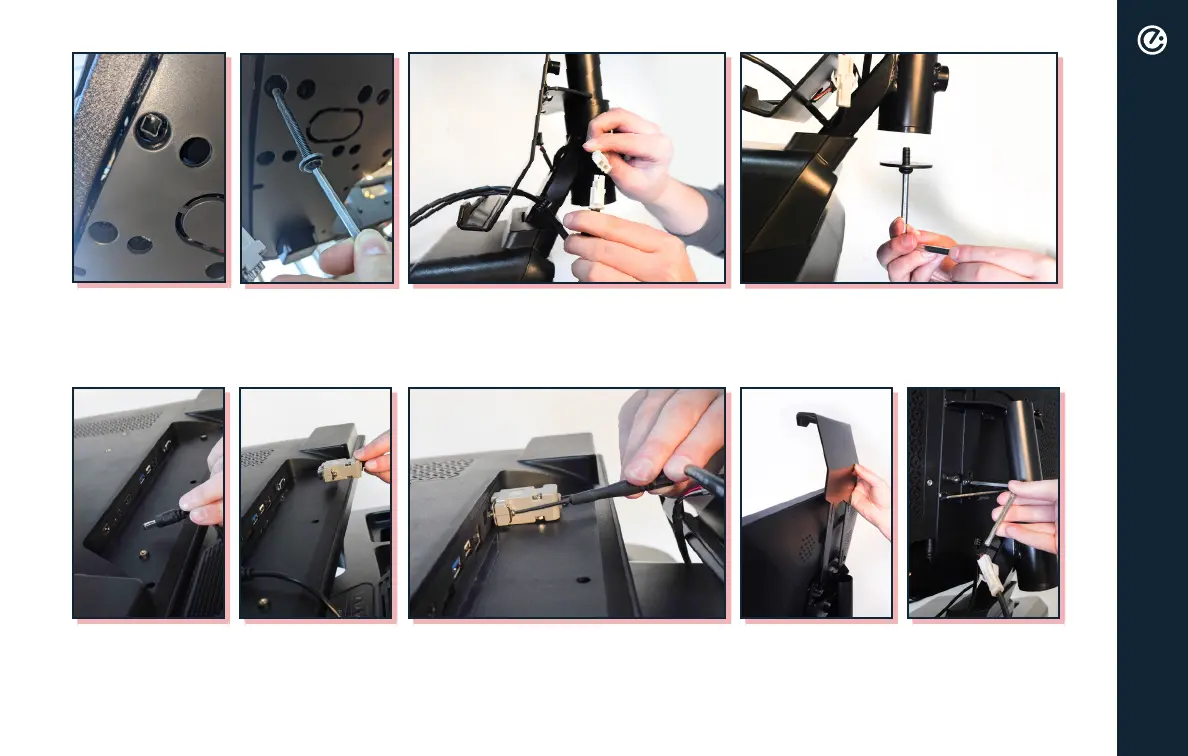

Para instalar la placa de montaje de
la tableta, baje la placa de montaje
inferior a la base, conecte los cables
restantes y luego enrosque la placa.
Inserte el perno M8 de 20mm y la
arandela grande con la llave Allen de
5mm en la parte inferior del poste
de montaje de la tableta.
Mientras una persona sostiene la
tableta en alto, otra persona debe
conectar los cables a la tableta. El cable
redondo negro entra en DC-IN y el cable
RS232 se conecta al puerto RS232.
Use el destornillador para ajustar el
enchufe RS232, y luego coloque la
tableta en la placa.
Para instalar la placa de montaje
superior de la tableta, colóquela encima
de la placa de montaje inferior y use los
tornillos de montaje de la tableta para
asegurarla en su lugar.
Inserte los pernos M8 de 75mm con
arandelas planas M8 y ajuste con la
llave Allen de 5mm.
