Beschreibung
Beschreibung

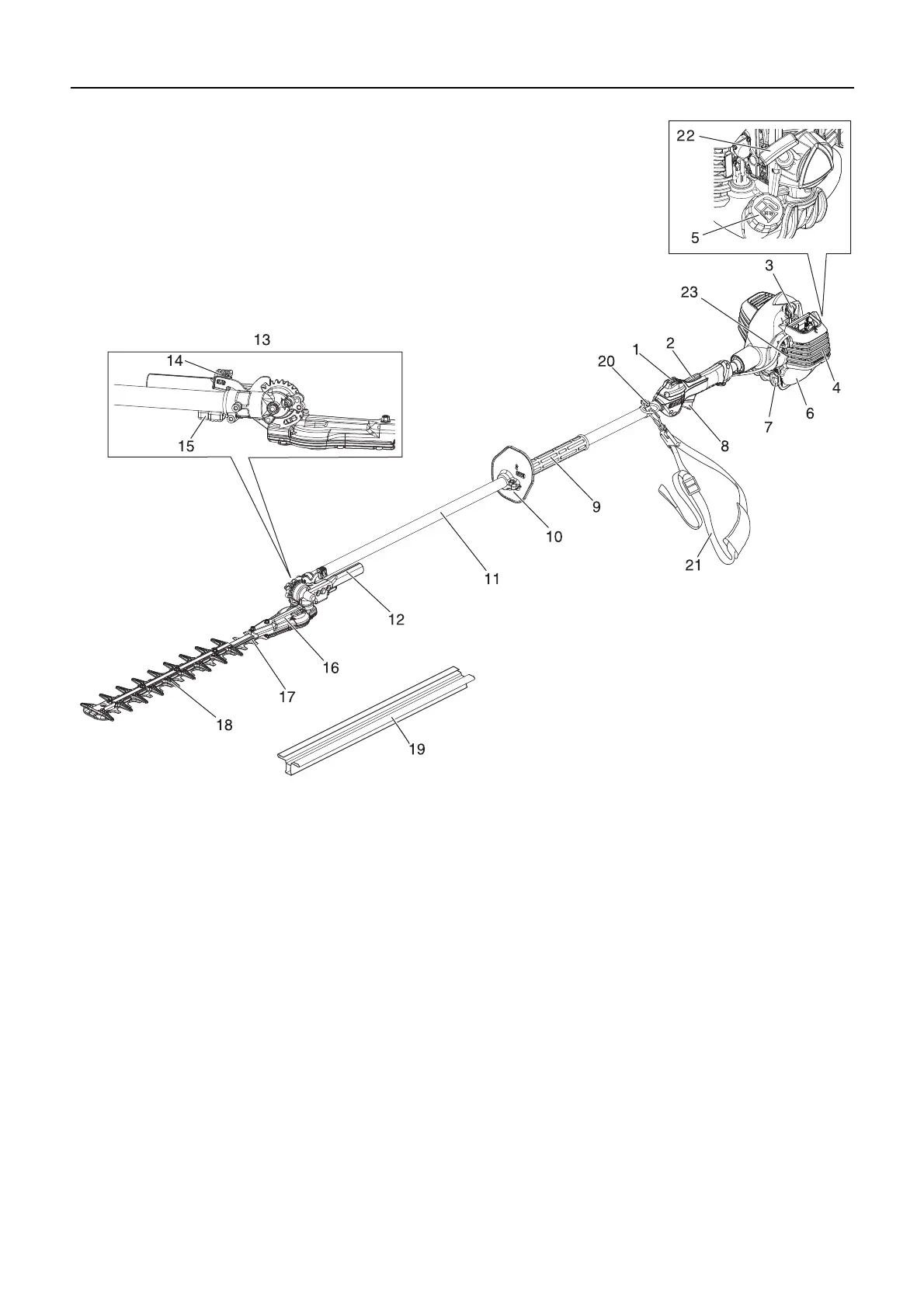

1. Stoppschalter Einrichtung zum Ein- und Ausschalten
des Motors.
2. Gashebelsperre Manuelle Sperre zum Schutz vor ei-
ner versehentlichen Betätigung des Gashebels.
3. Zündkerze
4. Luftfilterabdeckung Deckt den Luftfilter ab.
5. Kraftstofftankdeckel Verschließt den Kraftstofftank.
6. Kraftstofftank Enthält Kraftstoff und Kraftstofffilter.
7. Kraftstofftankschutz
8. Gashebel Regelt die Motordrehzahl und wird vom Be-
diener mit dem Finger betätigt.
9. Vorderer Griff
10. Handschutz Schutz zwischen dem vorderen Handgriff
und der Schneidvorrichtung, um die Hand bei eventuel-
lem Abrutschen vom Griff vor Verletzungen zu schüt-
zen.
11. Außenrohr Geräteteil, das als Gehäuse für die An-
triebswelle dient.
12. Einstellhebel für Schneidvorrichtung Bietet einen si-
cheren Griff beim Verstellen des Schnittwinkels.
13. Schneidvorrichtung
14. Verriegelung Befestigt den Winkel der Schneidvorrich-
tung.
15. Entriegelung Sicherheitsvorrichtung, die verhindern
soll, dass die Verriegelung unerwartet gelöst wird.
16. Getriebegehäuse Im Getriebegehäuse befindet sich
das Getriebe, über das die Schneidmesser angetrieben
werden.
17. Messerbalken und Obermesser Teil der Baugruppe
mit Obermesser und Abscherplatte, durch den der
Schneidvorgang bewirkt wird.
18. Stumpfe Verlängerung Eine stumpfe Verlängerung
des Schneidwerks
19. Messerabdeckung Zum Transport und zur Lagerung
des Produkts immer die Messerabdeckung anbringen.
20. Trageöse Vorrichtung, mit der das Gerät am Schulter-
gurt befestigt wird.
21. Schultergurt Einstellbarer Riemen, an dem das Gerät
aufgehängt wird.
22. Startergriff Ziehen Sie an diesem Griff, um den Motor
zu starten.
23. Typ und Seriennummer
