Zusammenbau
Verbinden Sie das Außenrohr mit dem Motorkopf
1. Legen Sie den Motorkopf auf eine saubere, ebene Fläche.
Die Zündkerze muss nach oben zeigen.
2. Schieben Sie die Schutzabdeckung vom Ende des Außen-
rohrs ab.
3. Ziehen Sie das Band aus der tube.
4. Lösen Sie mit dem L-Schlüssel die Klemmschraube an der
Rohrschelle.
5. Schieben Sie das Außenrohr bis zum Anschlag in die Rohr-
schelle ein. Sollte dies nicht auf Anhieb gelingen, drehen Sie
das Außenrohr bzw. die Antriebswelle etwas, bis die Nuten
der Antriebswelle im Motorkopf einrasten.
6. Positionieren Sie das Außenrohr so, dass der Werkzeugauf-
nahmebolzen am Messerantrieb nach links zeigt.
7. Schieben Sie das Außenrohr bis zum Aufkleber in den Mo-
torkopf.
8. Die Klemme mit der Klemmschraube festziehen.
9. Ziehen Sie die Klemmschraube gut fest.
WARNUNG
Lesen Sie die Bedienungsanleitung aufmerksam durch, um sicherzustellen, dass Sie das Pro-
dukt korrekt zusammenbauen.
 Die Verwendung eines falsch zusammengebauten Produkts kann zu Unfällen bzw. schweren Verletzungen füh-
ren.

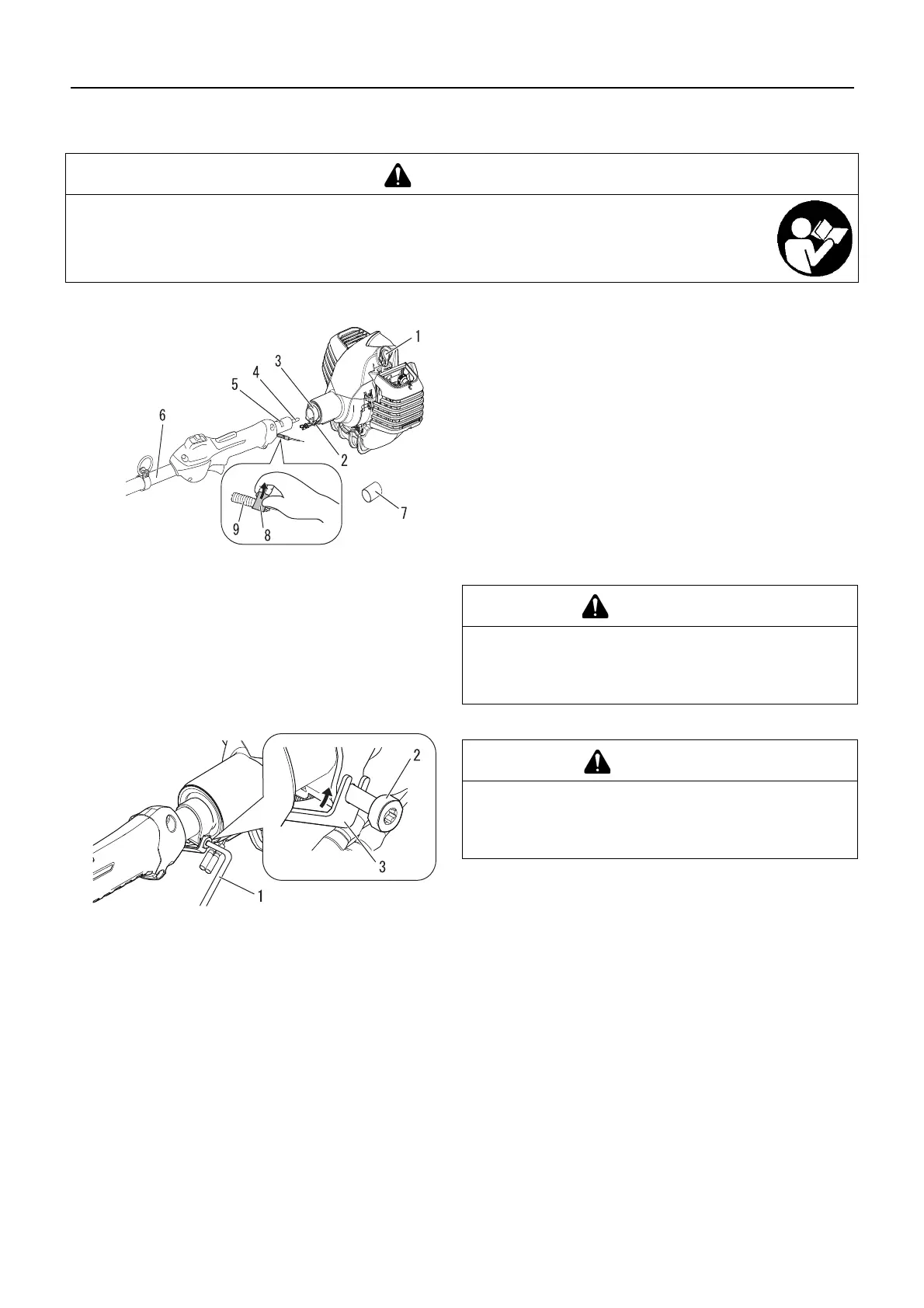

1. Zündkerze
2. Klemmschraube
3. Rohrschelle
4. Antriebswelle
5. Aufkleber
6. Außenrohr
7. Schutzabdeckung
8. Band
9. Tube
WARNUNG
 Stellen Sie sicher, dass der Kraftstofftankdeckel fest
zugeschraubt ist.
 Andernfalls kann es zu Unfällen, schweren Verletzungen
oder Bränden kommen.
1. L-Schlüssel
2. Klemmschraube
3. Klemme
VORSICHT
 Schieben Sie die Kabelhülle nicht mit Gewalt in den Mo-
torkopf.
 Dies kann zur Beschädigung von Kabelhülle oder Antriebs-
welle führen.
