Bevor Sie beginnen

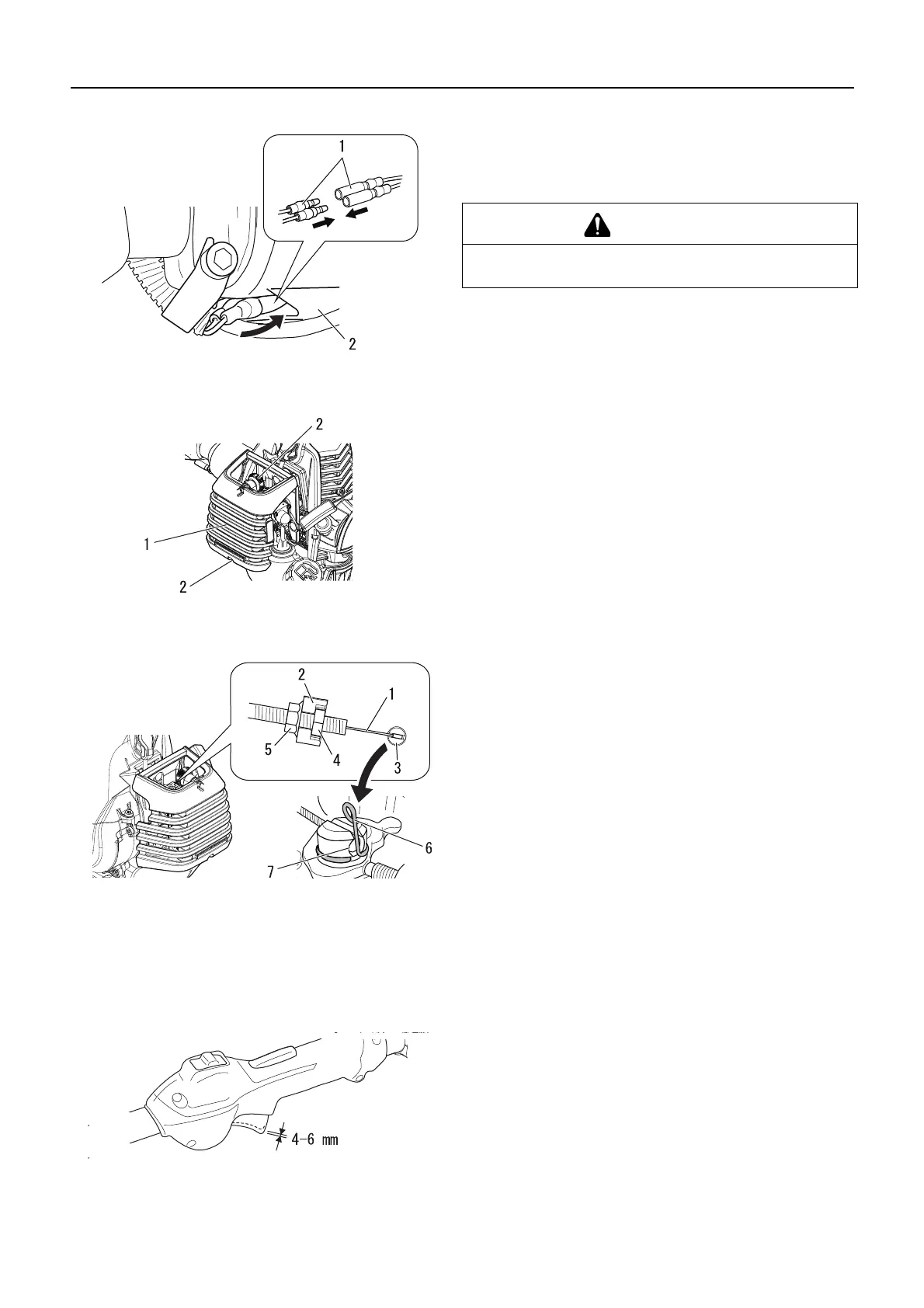

Befestigen Sie den Gaszug
1. Die zwei Zündkabel an der Gaszughülle mit den zwei Zünd-
kabeln am Motor verbinden.
2. Die angeschlossenen Steckverbinder des Zündkabels in der
Lüfterabdeckungstasche verstauen.
3. Lösen Sie den Luftfilterabdeckungs-Drehgriff, und entfernen
Sie die Luftfilterabdeckung.
4. Den Gaszug in die Einstellhalterung einführen und das Gas-
zugende in das große Gaszug-Drehloch am Vergaser ein-
führen.
5. Den vertikalen Teil der Klemme in den vertikalen Steckplatz
stecken, um das Ende des Drahts zu fixieren.
6. Das Spiel des Gashebels sollte ca. 4-6 mm betragen.
7. Drehen Sie die Einstellmutter nach Bedarf nach innen oder
außen, um das korrekte Spiel von 4-6 mm zu erhalten.
8. Stellen Sie sicher, dass sich der Gashebel leicht und ruckfrei
bewegen lässt.
9. Überprüfen Sie den Gaszug auf Leichtgängigkeit und auf
vorschriftsmäßige Einstellung der Vollgas-/Leerlauf-End-
stellungen.
10. Ziehen Sie die Gegenmutter an.
11. Bringen Sie die Luftfilterabdeckung an.
1. Zündkabel
2. Tasche Lüfterabdeckung
VORSICHT
Die verlegten Zündkabel dürfen die Betätigung des
Gaszugs nicht beeinträchtigen.
1. Luftfilterabdeckung
2. Luftfilterabdeckungs-Drehgriff
1. Gaszug
2. Einstellhalterung
3. Gaszug-Drehloch
4. Einstellmutter
5. Gegenmutter
6. Klemme
7. Vertikaler Steckplatz
