Prima di iniziare
Versione con impugnatura ad anello

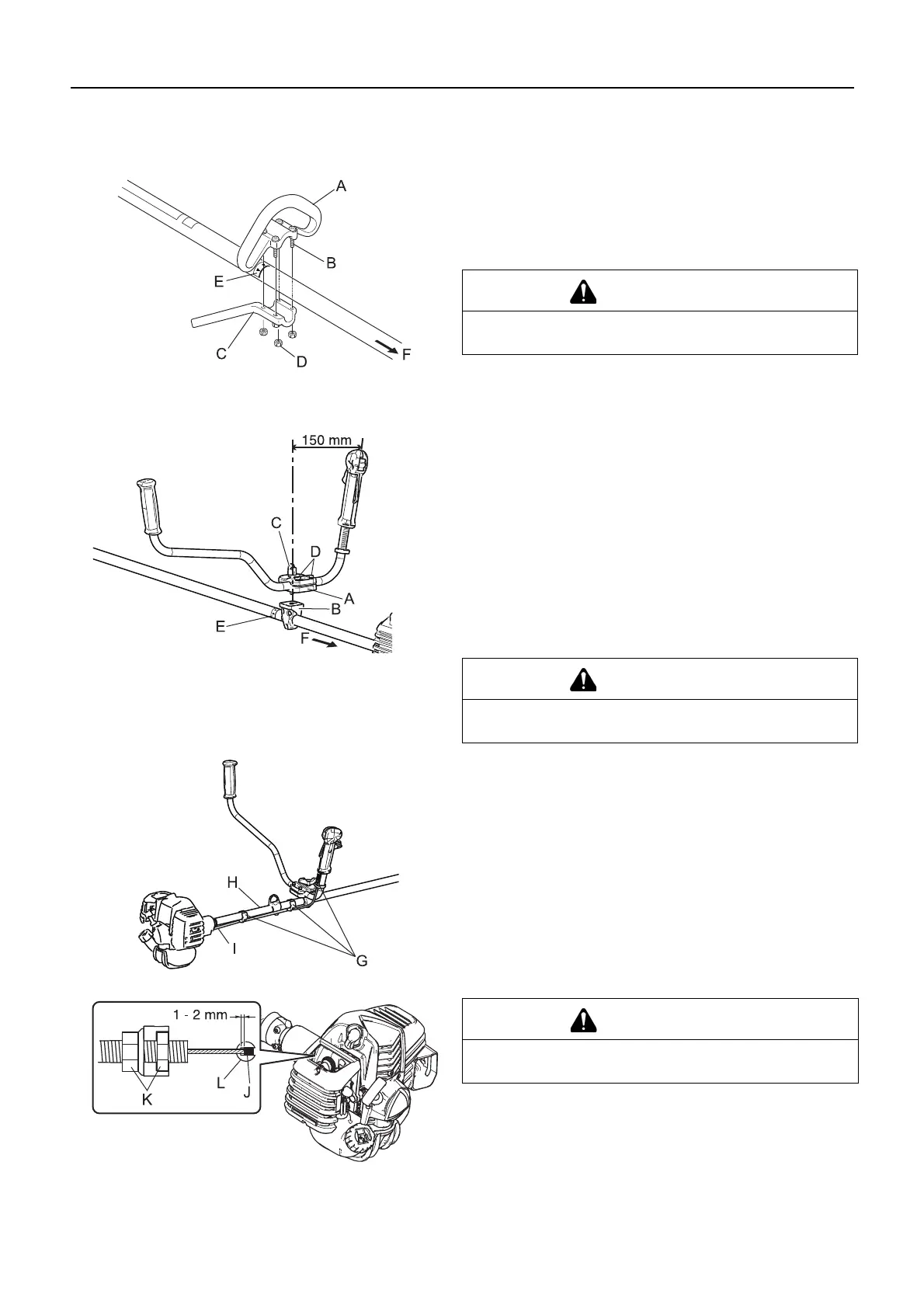

Montaggio dell'impugnatura ad anello
Assemblare l'impugnatura ad anello (A) e il supporto (C) sul grup-
po albero motore.
Collocare l'impugnatura in una posizione comoda e serrare i bul-
loni (B).
Versione con impugnatura a U
Montaggio dell'impugnatura a U
1. Montare il supporto di montaggio (superiore) (A) del manu-
brio nel supporto di montaggio (inferiore) (B) del manubrio e
fissare il manubrio serrando leggermente il bullone di mon-
taggio (C).
2. Regolare l’inclinazione del manubrio in posizione adeguata
(comoda per il lavoro) e serrare a fondo il bullone di montag-
gio.
 Per regolare il bullone (D) di fissaggio procedere come segue
(secondo necessità)
(1) Serrare al massimo i bulloni.
(2) Allentare i bulloni di 1 giro e
1
/
2
.
E: Freccia
F: Al motore
3. Per evitare che il filo del cavo dell'acceleratore (I) si allenti,
fissarlo all'albero (H) (2 punti) e all'impugnatura a U destra
(1 punto) con i fermi di fissaggio (G).
K: Dadi
E: Freccia F: Al motore
ATTENZIONE
 Installare l’impugnatura sul lato motore, operando in
corrispondenza del contrassegno a forma di freccia.
ATTENZIONE
 Installare l’impugnatura sul lato motore, operando in
corrispondenza del contrassegno a forma di freccia.
ATTENZIONE
 Dopo l’assemblaggio, regolare il gioco dell'estremità
del filo (J) sul lato del carburatore (L) a 1 -2 mm.
