11

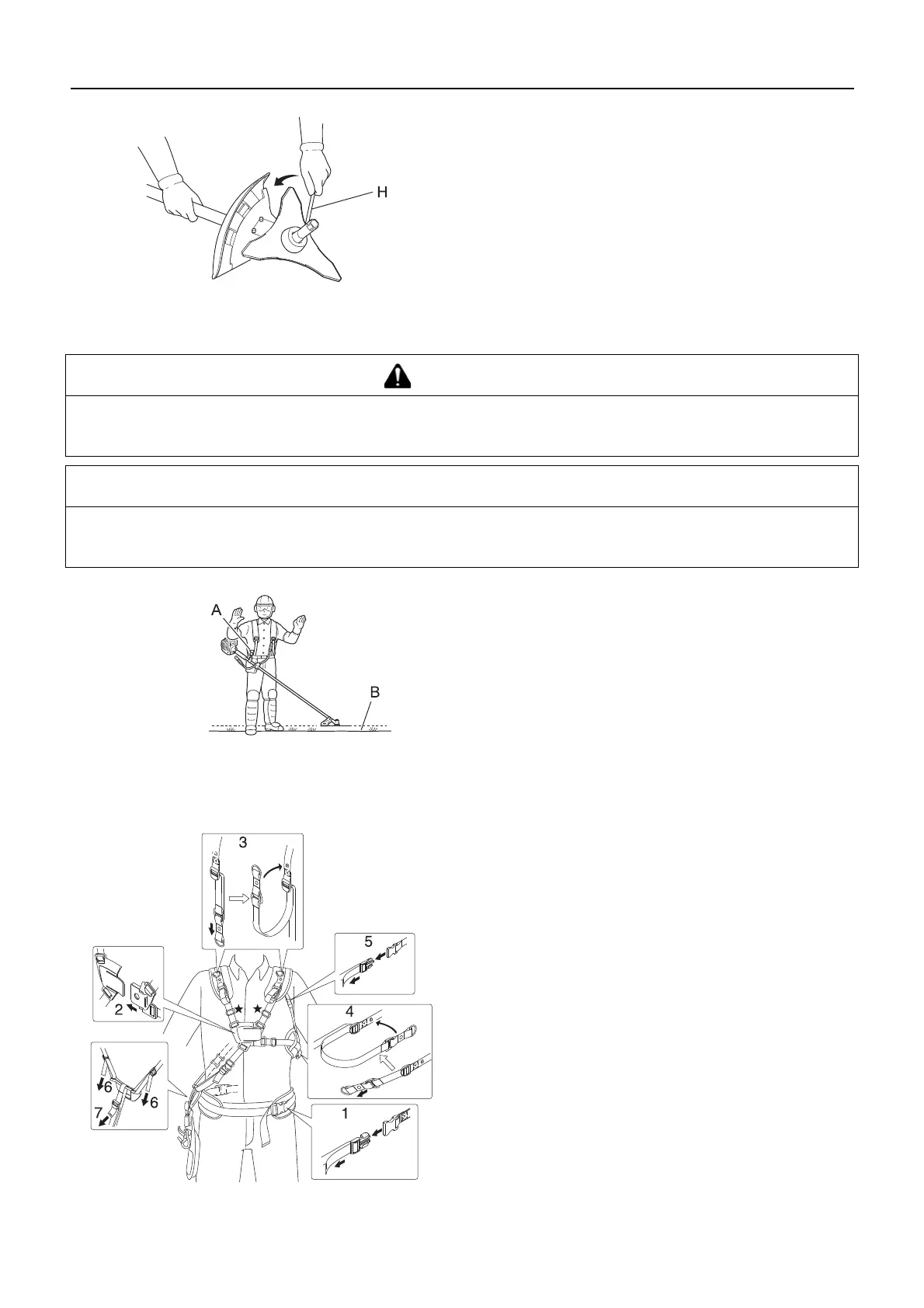

Bevor Sie beginnen
Montage des Nylonfadenkopfs
1. Stecken Sie das Arretierwerkzeug in das Loch auf der
rechten Seite des Winkelgetriebes. Drücken Sie dabei die
Rückhaltefeder nach links.
2. Stecken Sie das Arretierwerkzeug in das Arretierungsloch
(A) der Fixierplatte, um den Werkzeugaufnahmebolzen zu
blockieren.
3. Schrauben Sie den Nylonfadenkopf (B) (durch Drehen
gegen den Uhrzeigersinn) auf die Welle auf, und ziehen Sie
ihn gut fest.
4. Entfernen Sie das Arretierwerkzeug (C).
U-Griff-Version
Montage des U-Griffs
1. Setzen Sie den oberen Griffbefestigungsbacken (A) auf den
unteren (D), und fixieren Sie den Griff, indem Sie den 8 mm-
Griffhaltebolzen (B) leicht anziehen.
2. Stellen Sie die gewünschte Neigung des Griffs ein (so dass
er bequem zu bedienen ist), und ziehen Sie dann den
Griffhaltebolzen fest.
C: Unterlegscheibe
E: Pfeil
F: Zum Motor
3. Um zu verhindern, dass sich der Gaszug (I) löst, fixieren Sie
ihn mit 2 Kabelklemmen am Antriebswellenrohr (H) und mit
1 Kabelklemme am rechten Griff.
VORSICHT
Verhindern Sie mit Hilfe des Arretierwerkzeugs ein
Mitdrehen des Werkzeugaufnahmebolzens, bevor Sie
den Fadenkopf montieren.
VORSICHT
Montieren Sie den Griff so, dass er die
Sicherheitsaufkleber nicht verdeckt.
