Prima di iniziare

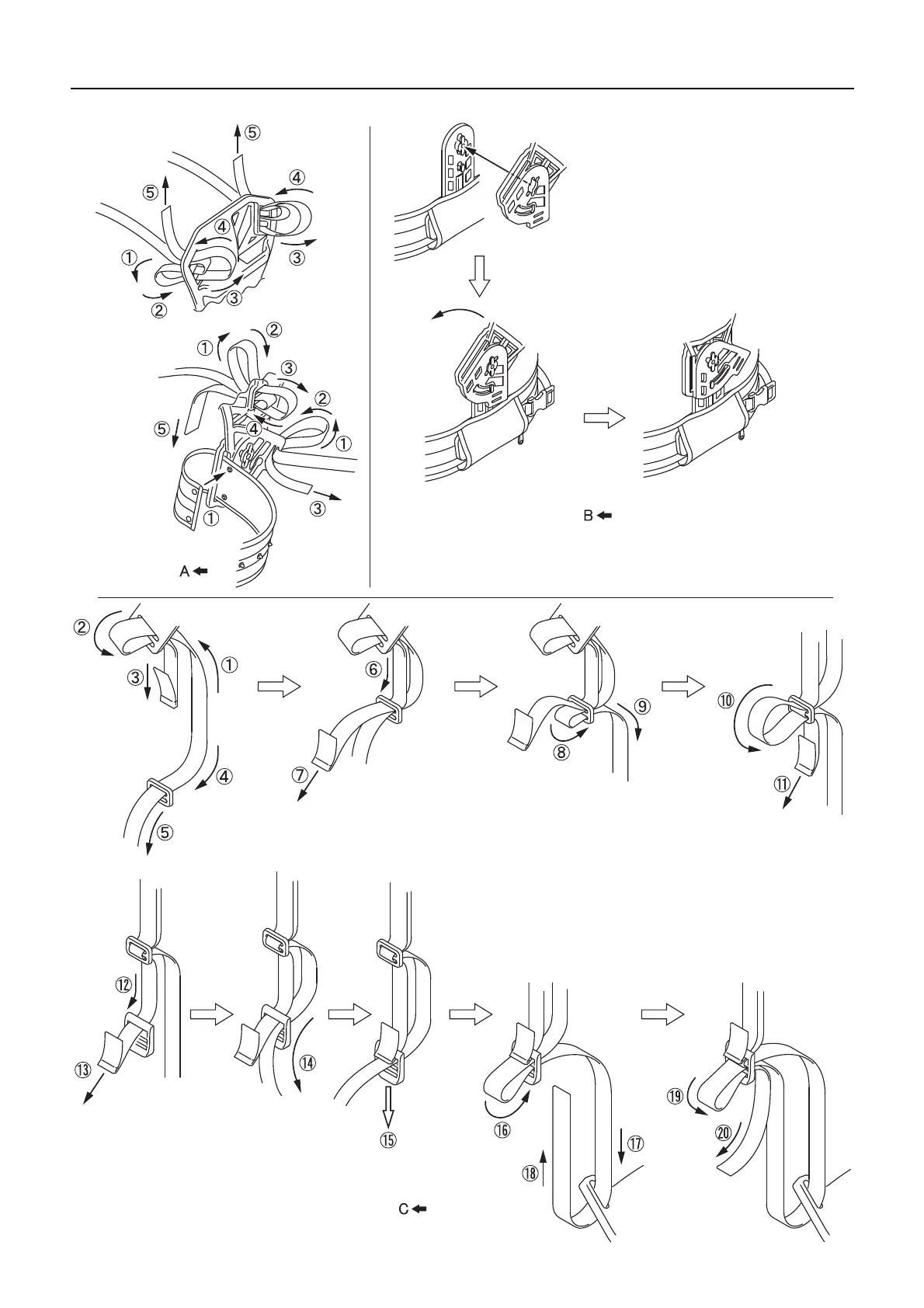

Montaggio
Versione con impugnatura ad anello
Montaggio dell'impugnatura ad anello
Assemblare l'impugnatura ad anello (A) e il supporto (C) sul grup-
po albero motore.
Collocare l'impugnatura in una posizione comoda e serrare le viti
(B).
Montaggio della protezione
1. Montare la protezione (A) alla porzione di supporto della tra-
smissione angolare e serrare i 4 bulloni (B).
Procedura di sostituzione della protezione
Esistono due tipi di protezioni: nella fattispecie, una viene uti-
lizzata esclusivamente per la testina a filo di nylon e l'altra
esclusivamente per il disco metallico. Quando si utilizza il di-
sco metallico, servirsi della protezione corrispondente.
1. Allentare completamente il bullone (A) sul lato destro del
supporto (B) per far scorrere la protezione. Il bullone stesso
non può essere rimosso dal supporto.
2. Spingendo il pulsante (C), far scorrere la protezione (D) ver-
so sinistra e toglierla.
3. Collocare la protezione dell'altro tipo (E) nella scanalatura e
farla scorrere verso destra fino all'arresto. Non dimenticare
di serrare il bullone.
AVVERTENZA
Leggere attentamente il manuale per l'operatore per essere certi di montare correttamente il prodotto.
L'uso di un prodotto non montato correttamente potrebbe causare incidenti o lesioni gravi.
E: Freccia F: Al motore
ATTENZIONE
Montare l'impugnatura in modo da non nascondere
nessuna delle decalcomanie.
